1. 条件
a
を選択します： ［COUNT］、［TIMED］、または［INPUT］（IN1、IN2など）を選択します。
2. 選択したコンディションに基づき、［PARAMETER］
b
と［PROG］（プログラム）
c
の 値 を 入 力 し ま す：
• Count — カウント
d
が パラメーターー
b
値以下 (<=) の場合、装置は指定された ［PROG］ (プログラム)
c
に
切り替わります。［SET］ をクリックして、入力されたカウント値を保存します。
• Timed — 時間
e
が パラメーターー
b
値以下 (<=) になると、装置は指定の ［PROG］ (プログラム)
c
に切り替
わります。［SET］ をクリックして、入力された「時間」値を保存してください。
• In1, In2, etc. — パラメーターー
b
が 1 に設定され、入力がハイ(ON)のとき、ディスペンサーは指定の ［PROG］
(プログラム)
c
に切り替わります。パラメーターー
b
が 0 に設定され、入力が低い (OFF) 場合、ディスペンサーは
指定された［PROG］ (プログラム)
c
に切り替わります。各入力の指定プログラム番号を表に示します。
3. プログラムが切り替わったときにポップアップメッセージを表示させたい場合は、［POP MESSAGE］
f
をチェックしま
す。
4. ［MODIFY］をクリックして変更を送信します。左の表が更新され、選択した値が表示されます。
a
a
a
b
b
b
c
c
c
d
e
fff
UltimusPlus自動セットアップウィンドウでの設定入力方法
DispenseMotion を使用して UltimusPlus プログラムを切り替える方法
（続き）
GVシリーズ 自動ディスペンシングシステム
99
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
UltimusPlusのProg. No.設定 / UltimusPlus Prog. プログラムでの自動コマンド使用方法
前提条件
NX プロトコルを使用するように設定された UltimusPlus ディスペンサーシステムが正しく設置され、自動ディスペンシ
ングシステムに接 続されています。
UltimusPlusプログラムは、UltimusPlusおよび/またはUltimusPlus 自動セットアップウィンドウで、前の手順で説明し
たように追加/調整されます。

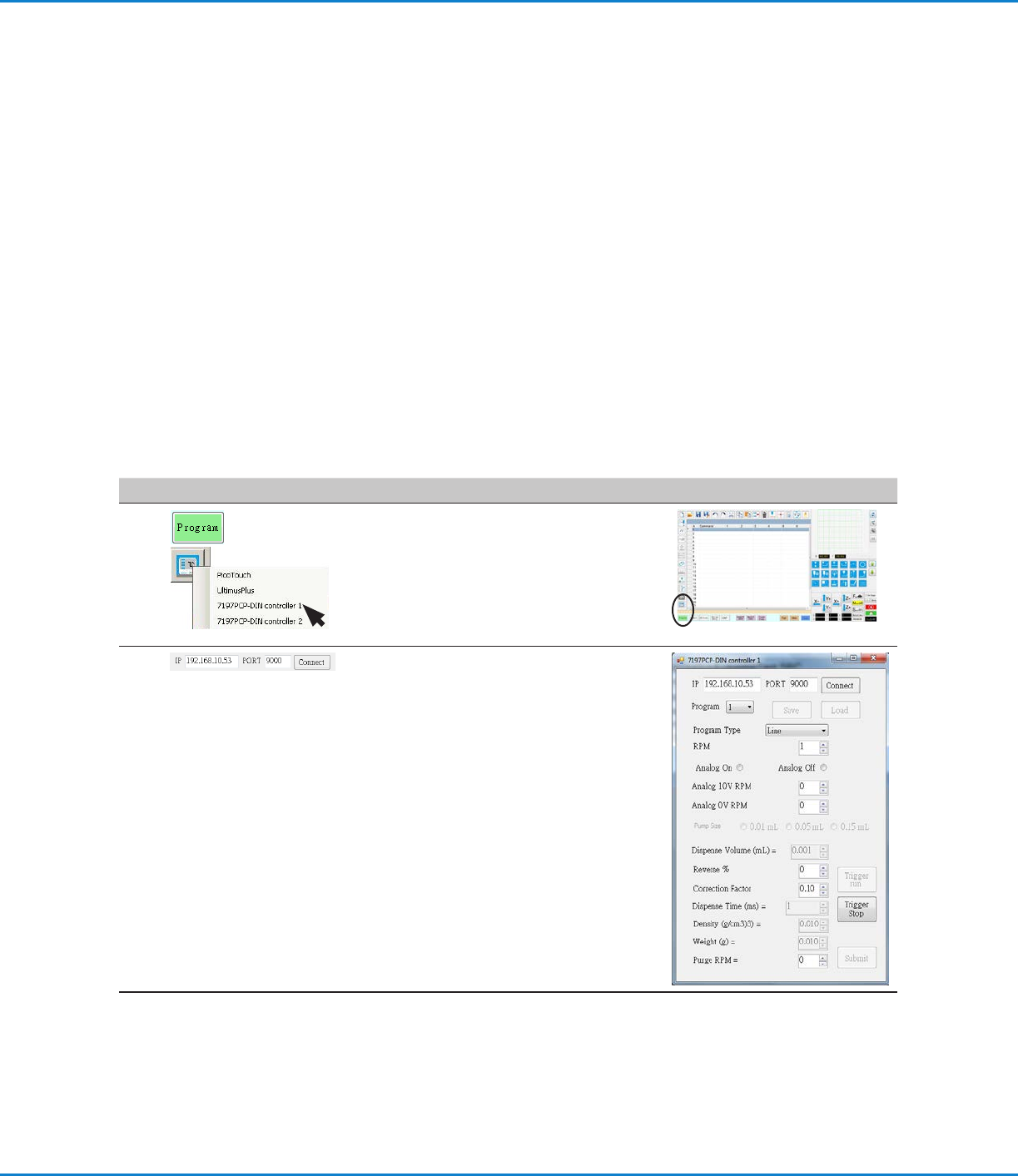

# クリック 手順 参考画像
1
>
ULTIMUSPLUS
PROG. NO. SET
/ ULTIMUSPLUS
PROG. NO.
AUTO
• ［ プ ロ グ ラ ム ］ タ ブ を ク リ ッ ク し ま す 。
• デ ィ ス ペ ン ス プ ロ グ ラ ム の 先 頭 で 、空 の ア ド レ ス 行
をダブルクリックし、［ULTIMUSPLUS PROG.
NO. SET］ または ［ULTIMUSPLUS PROG. NO.
AUTO］ を選択します。
2
x >
• UltimusPlus Prog. No 設定コマンドを追加した場
合 は 、次 の よ う に し ま す ：
- ［PROGRAM NUMBER］フィールドに、使用す
るUltimusPlusのプログラム番号を入力します。
- OKをクリックして保存します。
• UltimusPlus Prog. No 自動コマンドを追加した場
合、設定はすでに入力されているため、これ以上の操
作は必要ありません（「UltimusPlus 自動設定ウィ
ンドウで設定を入力する方法」（98ページ）を参照く
だ さ い ）。
注 記：複数の UltimusPlus Prog. No. 設定 /
UltimusPlus Prog. No. 自動コマンドは、同じプロ
グラム内に存在できます。システムが 新しいディスペ
ンサープログラムに切り替わると、UltimusPlus 装
置画面も更新されます。プログラムの切り替え時に、
実行中のプログラムと装置画面の更新の両方で遅
延が発生する可能性があることに注意してください。
or
DispenseMotion を使用して UltimusPlus プログラムを切り替える方法
（続き）
GVシリーズ 自動ディスペンシングシステム
100
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
DispenseMotionを使用して7197PCP-DIN-NXのプログラムを切り替え
る方法
DispenseMotionソフトウェアを使用して、接続された7197PCP-DIN-NXコントローラー（797PCPまたは797PCP-2K
容積定量型ポンプの制御に使用）のプログラムをリモートで切り替え、また必要に応じてプログラム設定を調整することがで
きます。ディスペンサープログラムは、DispenseMotion ソフトウェアの Pico Touch アイコンと 7197PCP-DIN コントロ
ーラウィンドウで設定します。7197PCP-DIN Prog. No. Set コマンドをディスペンスプログラムに追加して、指定されたプ
ログラムを実 行します。
注 記：
• 7197PCP-DIN-NXコントローラーとPICO
Toµch
コントローラーの両方をロボットに接続する場合は、
Toµch
コントロ
ーラーを接続する前に7197PCP-DIN-NXコントローラーを接続し、7197PCP-DIN-NXコントローラーがロボットに正
常に接続されることを確認してください。これにより、Pico Touch アイコンを右クリックして、
Toµch
コントローラーまたは
7197PCP-DIN-NX コントローラのいずれかを選択できます。
• 7197PCP-DIN-NX コントローラーを PC およびワイヤレスネットワークに接続する手順については、 7197PCP-DIN-
NX コントローラー取扱説明書の NX プロトコルの付録を参照してください。
前提条件
7197PCP-DIN-NXコントローラーとポンプシステムは、NXプロトコルを使用するように設定されており、適切に設置さ
れ、自動ディスペンシングシステムに接 続されています。
DispenseMotionソフトウェアで7197PCP-DIN-NXプログラムをセットアップするには
# クリック 手順 参考画像
1
>
• ［PROGRAM］ をクリックし、［PICO
TOUCH］ アイコンを右クリックして
［7197PCP-DIN CONTROLLER 1］ また
は ［7197PCP-DIN CONTROLLER 2］（該
当する場合）を選択し、7197PCP-DIN コント
ローラーウィンドウを開 きます。
2
• 接続されている7197PCP-DIN-NX コントロ
ーラの IP アドレスを入力します。
• ［CONNECT］ をクリックします。
次のページに続く
