GVシリーズ 自動ディスペンシングシステム
50
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

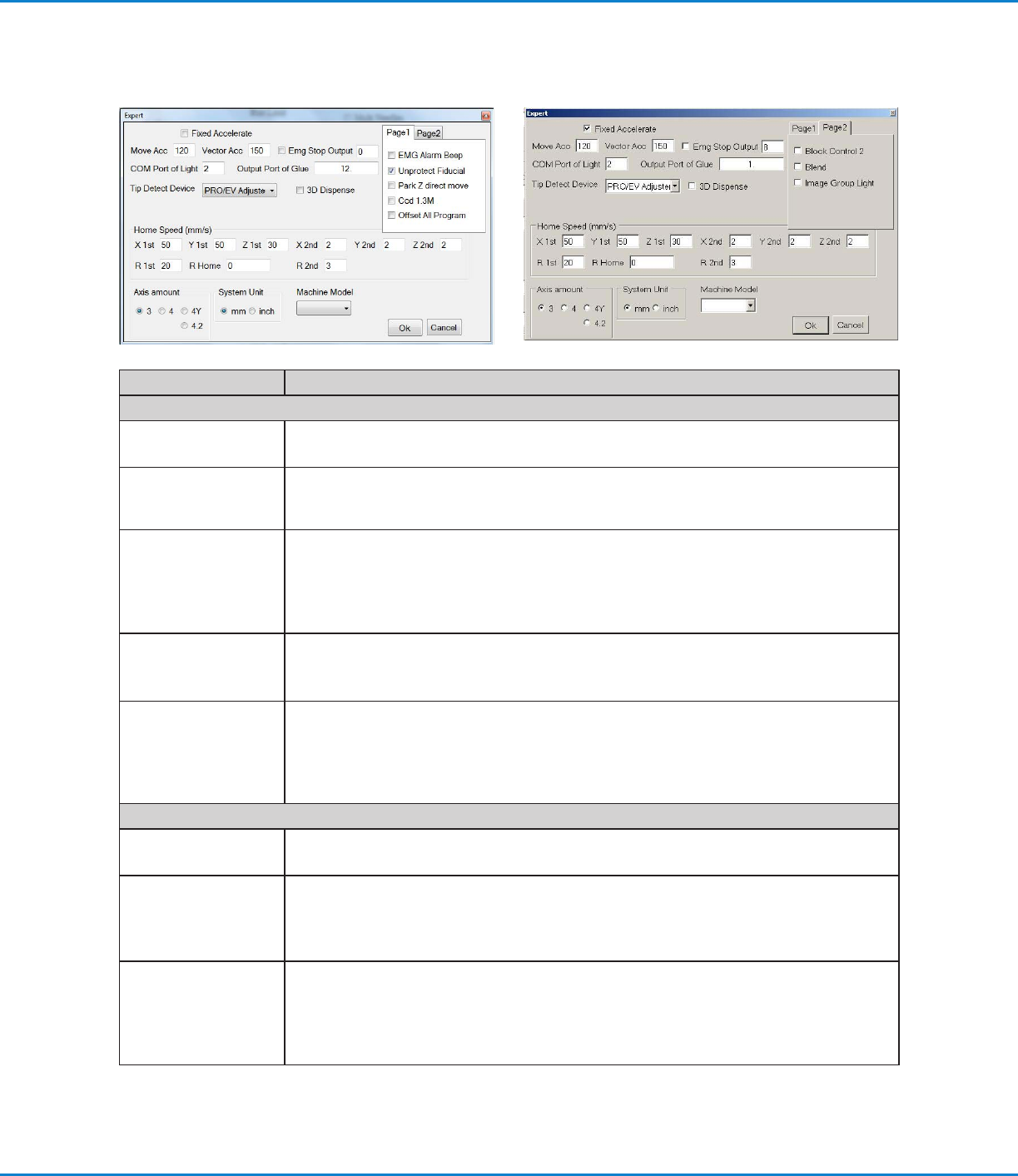

項目 説明
ページ1 ドロップダウン チェックボックス
EMG Alarm Beep
• チェックを入れると、緊急停止時にビープ音が鳴ります。
• チェックを外すと、緊急停止時に無音になります。
Unprotect Fiducial
• チェックを外すと、マークは中央に配置されなければなりません。そうでなければ、フィデューシャルマーク
コマンドをプログラムに追加できません。
• チェックを入れると、マークの位置は問題にならないです。
Park Z direct move
• チェックを外すと、Z 軸は 0, 0, 0 の位置まで移動してから、 パーク位置の後の最初のディス
ペンス位置に移動します。プログラム終了時に、Z 軸はパーク位置に移動する前に 0, 0, 0 の
位置に移動します。
• チェックすると、Z 軸はパーク位置から直接最初の ディスペンス位置に移動します。この設定
は移動時間を短縮します。
Ccd 1.3M
• チェックを入れると、CCDカメラの解像度が1.2メガピクセルになります。
• チェックを外すと、CCDカメラの解像度は0.3メガピクセルになります。ノードソンEFDではこ
の設定を推奨しています。
Oset All Program • チェックを入れると、すべてのプログラムが同じニードルZ検知と、ニードルXY調整オフセットを共有し、プ
ログラムはD:/autoディレクトリに保存されます。
• チェックを外すと、プログラムはオフセットを共有せず、D:/デフォル トディレクトリに保存されます。
注記：詳細については、「複数のプログラムでオフセット値を共有する」（68ページ）を参照して
ください。
ページ2 ドロップダウン チェックボックス
Block Control 2
• チェックを入れると、ブロックコントロール2 方式でステップ＆リピートブロックを行います。
• チェックを外すと、システムは標準的な方法でステップとリピートブロックを行います。
Blend
• チェックを入れると、あるポイントから次のポイントへ円弧状に移動することにより、プログラム
のサイクルタイムを短縮します。この選択の効果は、XY スピード、Z スピード、ライン Acc、ポイ
ントからポイント間 Acc、およびZ クリアランスの設定によって異なります。
• チェックを外すと、あるポイントから次のポイントへ直接移動します。
Image Group Light
• チェックを入れると、マークグループ検索を実行する際に、各マークに関連付けられた設定（ス
コア、ライトなど）を使 用するようになります。このオプションを有 効にすると、システムの応 答が
遅くなります。マークグループを作成するには、「マークグループの作成方法」（79ページ）を参
照してください 。
• チェックを外すと、マークグループ検索時にマークの設定が無視されます。
システムパラメーターを設定する（続き）
エキスパートウィンドウのフィールド（続き）
GVシリーズ 自動ディスペンシングシステム
51
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
パスワード保護を設定する
[System Setup]画面の[Password]部では、パスワードの設定またはリセットを行えます。パスワードの目的は、システム設
定を勝手に編集できないようにすることにあります。
注 記：
• デフォルトでは、パスワードによる保 護 が設 定されていません 。
• パスワードを忘れた場合は、ノードソン EFD にお問い合わせください。
• パスワードには、最大 16 文字の英数字を使用できます。
# クリック 手順
1
>
• [System Setup] > [Open]の順にクリックします。
2
>
• [Password]にパスワードを入力するか、（パスワードを削除する場
合は）フィールドを空白にし、[Change Password]をクリックしま
す。
システムでパスワードの変更が確認され、すぐに反映されます。
- パスワードを入力した場合は、[System Setup]画面を開く際に
パスワードの入力を求められます。
- [Password]フィールドを空白にした場合は、[System Setup]画
面を開く際にパスワードは必 要ありません。
GVシリーズ 自動ディスペンシングシステム
52
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
システムの設定とキャリブレーションを行う（必須）
プログラムを作成したり、システムの自動オフセット更新機能を使用したりする前に、システムの設定とキャリブレーションを
適切に行う必要があります。この手順は、システムを正常に動作させる上で非常に重要です。
[Robot Initial Setup]ウィザードの手順に沿って、設定・キャリブレーションプロセスをすべて実行します。このプロセスは初
回起動時だけでなく、システムに変更を加えた場合にも実行する必要があります。
システムの変更例には、以下のものがあります。
• Z 軸に取り付けられたコンポーネント（シリンジバレルやカメラなど）の移動時
• ディスペンスノズルまたは吐出ノズルの交 換時
設定とキャリブレーションでは、以下の作業を行います。
• ロボットの機種とノズル検知器の選択を確認する。
• [Robot Initial Setup]ウィザードを開いて、カメラの焦点を合わせる。
• （ノズル検知器を搭載した GV システムのみ）ノズル検知器を設定する。*
• カメラ- ノズ ル 間 の オフセットを 設 定 する 。
• マークを設定する。
• カメラのスケールを設定する。*
• ノ ズ ル - ワ ー ク 間 の オ フ セ ッ ト を 設 定 す る 。*
• （ノズル検知器を搭載した GV システムのみ）システムの設定とキャリブレーションをテストする。
• （ノズル検知器非搭載の GV システムのみ）システムの設定とキャリブレーションをテストする。
*必要な設定・キャリブレーション作業はすべて、[Robot Initial Setup]ウィザードの手順に沿って進めます。ただし、アスタリスク（*）の
付いた上記の作業は、必要に応じて個別に実行できます。ウィザードを使用しない場合の手順については、「付録B：ウィザードを使用し
ない場合の設定手順」（147ページ）を参照してください。
注 記： オフセットについては、「オフセットについて」（27ページ）を参照してください。
