GVシリーズ 自動ディスペンシングシステム
112
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
G8V 治具用プレート
注 記： 寸法はミリメートル。
治具用プレートの寸法（続き）
GVシリーズ 自動ディスペンシングシステム
113
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
2
1 3
1
7
最大電圧 最大電流
125 VAC 15A
250 VAC 10A
28 VDC 8A
ピン 説明
1 NOM（常時開）
2 COM（コモン）
3 EARTH（アース）
ピン 1
ピン 2
ピン 3
+24V
リレー
外部制御ポート
注 記：
• 入力は極性の影響を受けません。
• オプションのスタート/ストップボックスアクセサリーを使用すれば、このポートへの入出力接続を簡単に行えます。部品番
号については、「スタート/ストップボックス」（107ページ）を参照してください。
ピン 説明
1 GND
2 開始信号
3 モーター出力
4 アイドリング 動 作
5 実行/ティーチ
6 非常停止
7 非常停止
技術データ（続き）
配線図
ディスペンサーポート
GVシリーズ 自動ディスペンシングシステム
114
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

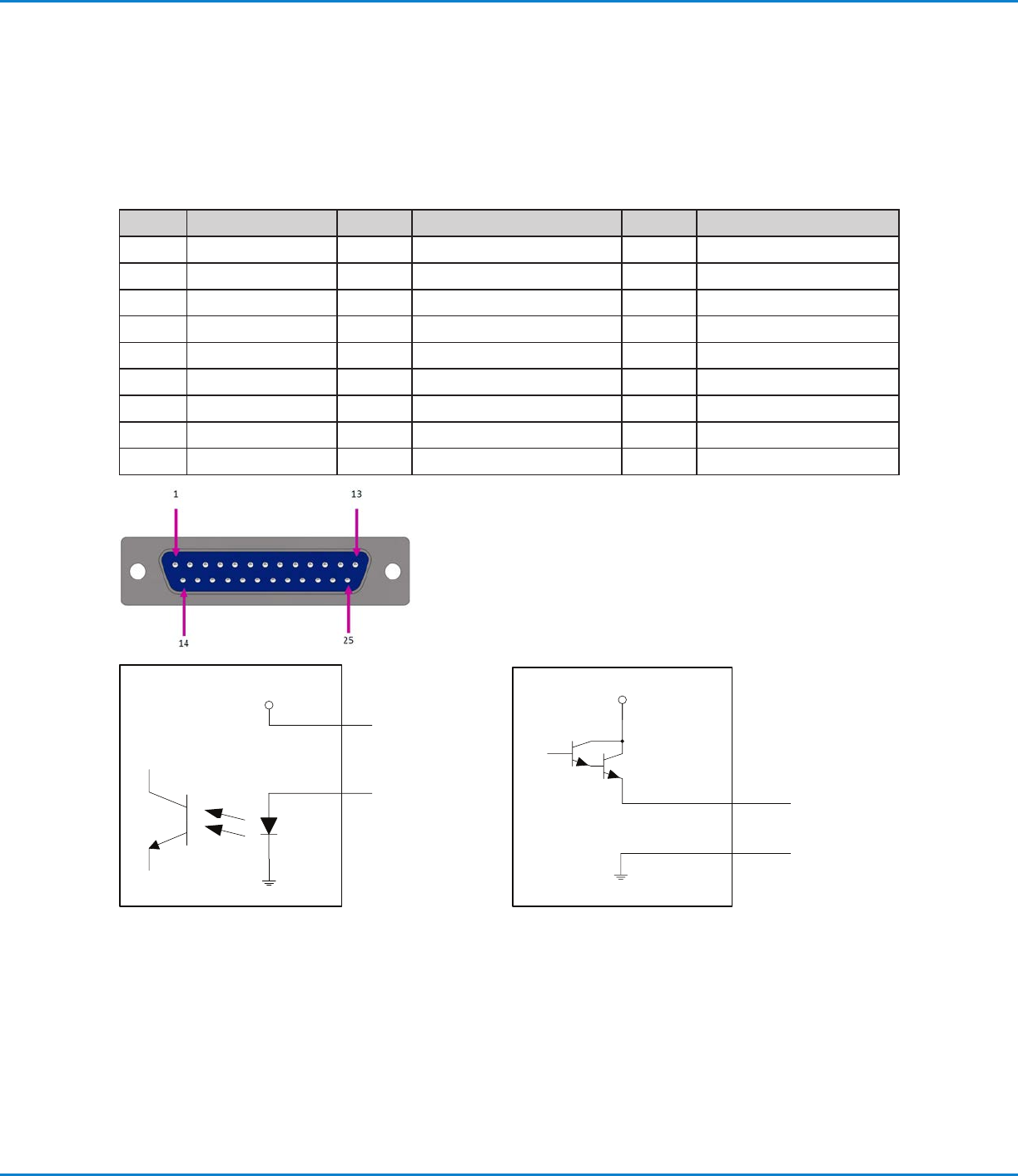

入出力ポート
注 記：
• 出力の定格は 125 mA です。
• DC+24 V 出力の定格は 3.0 A です。
ピン 説明 ピン 説明 ピン 説明
1 入力 1 10 未接続 19 出力 6
2 入力 2 11 GND 20 出力 7
3 入力 3 12 GND 21 出力 8
4 入力 4 13 GND 22 未接続
5 入力 5 14 出力 1 23 未接続
6 入力 6 15 出力 2 24 DC+24 V
7 入力 7 16 出力 3 25 DC+24 V
8 入力 8 17 出力 4
9 未接続 18 出力 5
技術データ（続き）
入力回路図 出力回路図
ピン 25
入力X
+24V
出力X
ピン 13
+24V
