ワーク上の経路または円の測定方法
本システムは、ワーク上の2点間の距離や円の直径を測定できます。

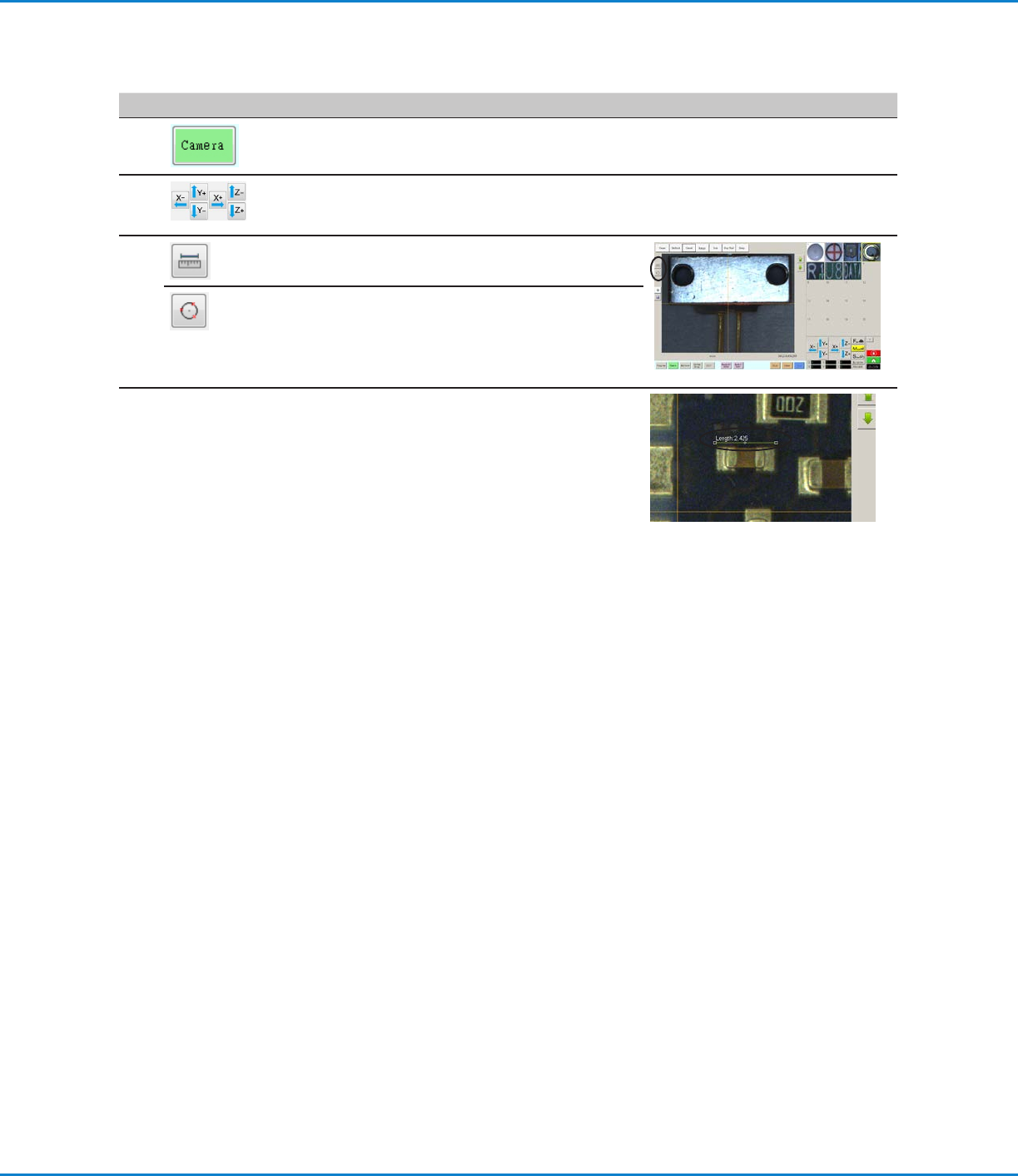

# クリック 手順 参考画像
1
• [Camera]をクリックしてカメラ画面を表示します。
2
• ワーク上の測定する領域がカメラ視野に入るまで
カメラをジョグ 送りし、必要 に応じてカメラのピン
トを合 わせます。
3
• 線の長さを測定するには、[Measure Length]ア
イコンをクリックします。
• 円の直径を測定するには、[Measure Circle
Diameter]アイコンをクリックします。
4
• 測定ツールを削除するには、Measure Length
またはMeasure Circleの中心を右クリック
し、[Delete]をクリックします。
GVシリーズ 自動ディスペンシングシステム
73
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
パターンの作成方法
ビジョン誘導式自動塗布ソフトウェアでは、さまざまな方法でパターンを作成できます。ここでは、特によく使用されるコマンド
シーケンスのサンプルプログラムをいくつか紹介します。サンプルは、パターンの作成時にご活用ください。すべてのコマンドの
詳細については、「付録A：コマンド機能リファレンス」（117ページ）を参照してください。DispenseMotionソフトウェアにあ
らかじめ作成されているサンプルプログラムについては、「[Example]アイコンの使用方法」（74ページ）を参照してください。

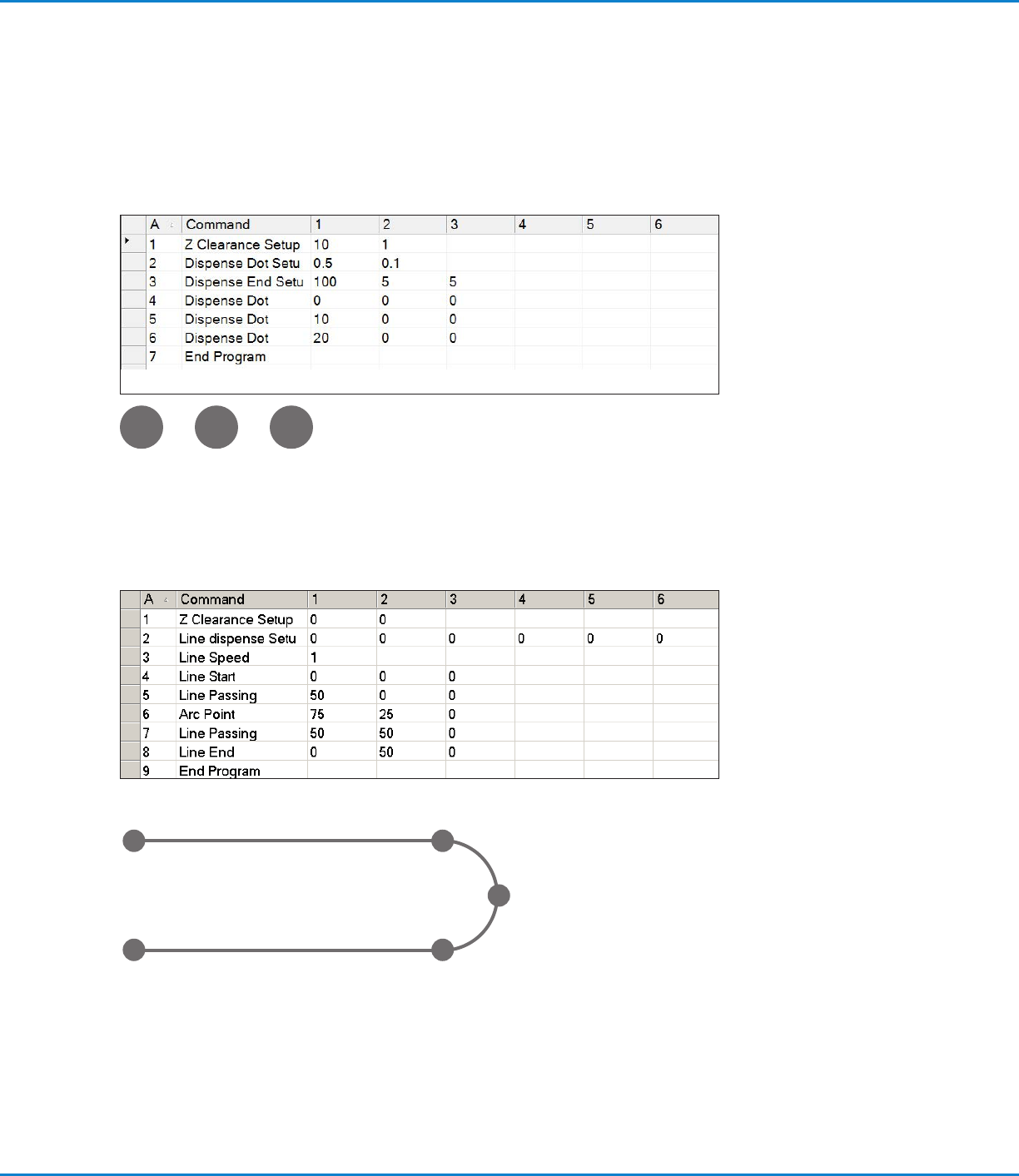

ドット塗 布 のサンプルプログラム
直 線と円 弧のサンプルプログラム
Line Start
ポイント
Line End
ポイント
Arc ポイント
Line Passing
ポイント
Line Passing
ポイント
GVシリーズ 自動ディスペンシングシステム
74
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

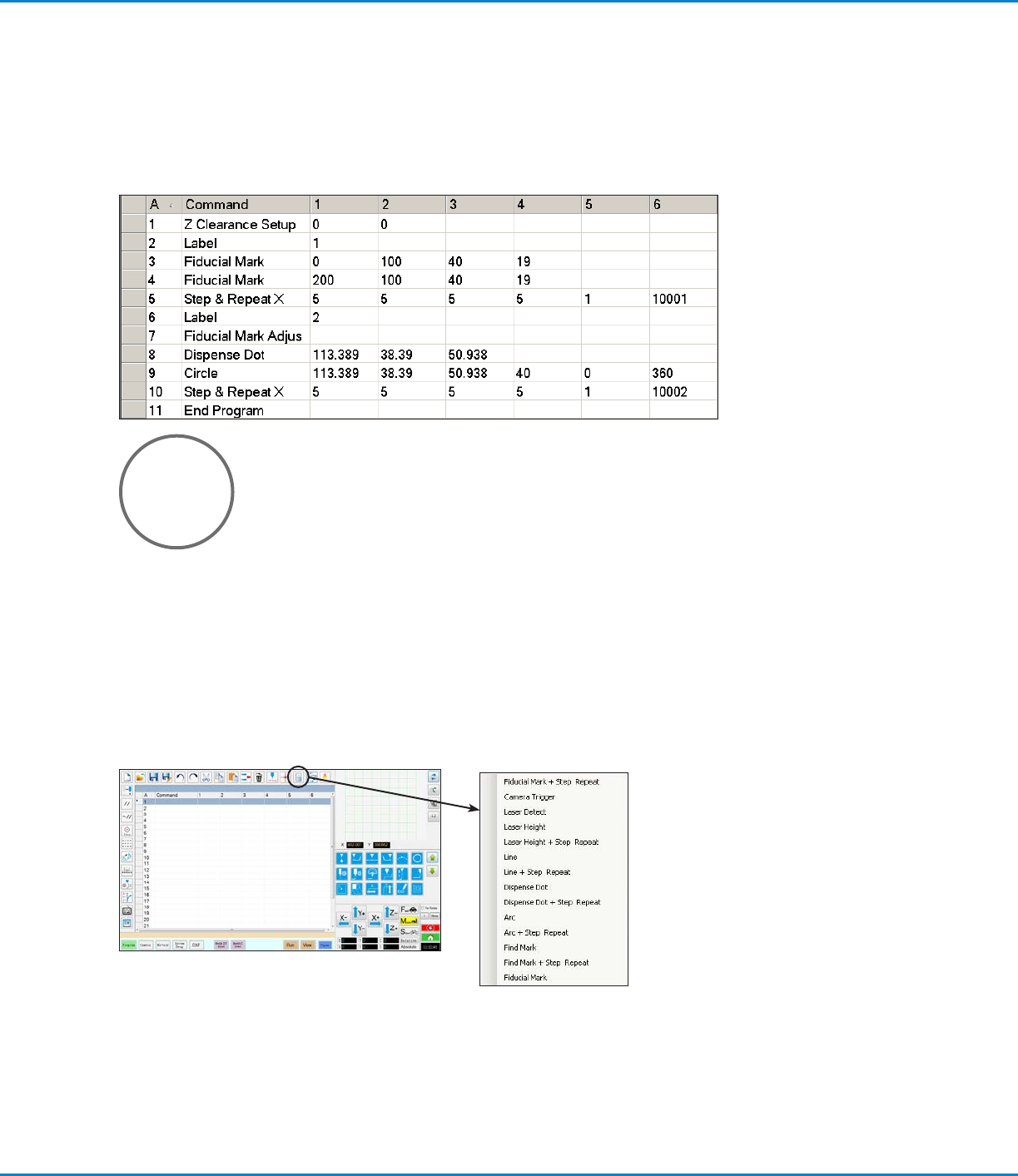

円のサンプルプログラム
注 記：
• XおよびYパラメーターは円の中心を表します。
• ワーク上の円の直径は5.5 mmでした。ワーク上の円の直径を測定するには、[Camera]画面で[Measure Circle
Diameter]アイコンをクリックします。「ワーク上の経路または円の測定方法」（72ページ）を参照してください。
[Example]アイコンの使用方法
[Example]アイコンをクリックすると、あらかじめプログラミングされたコマンドセットが一覧表示されます。これらのプログラ
ムを基に、さまざまなプログラムを作成できます。
