GVシリーズ 自動ディスペンシングシステム
31
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

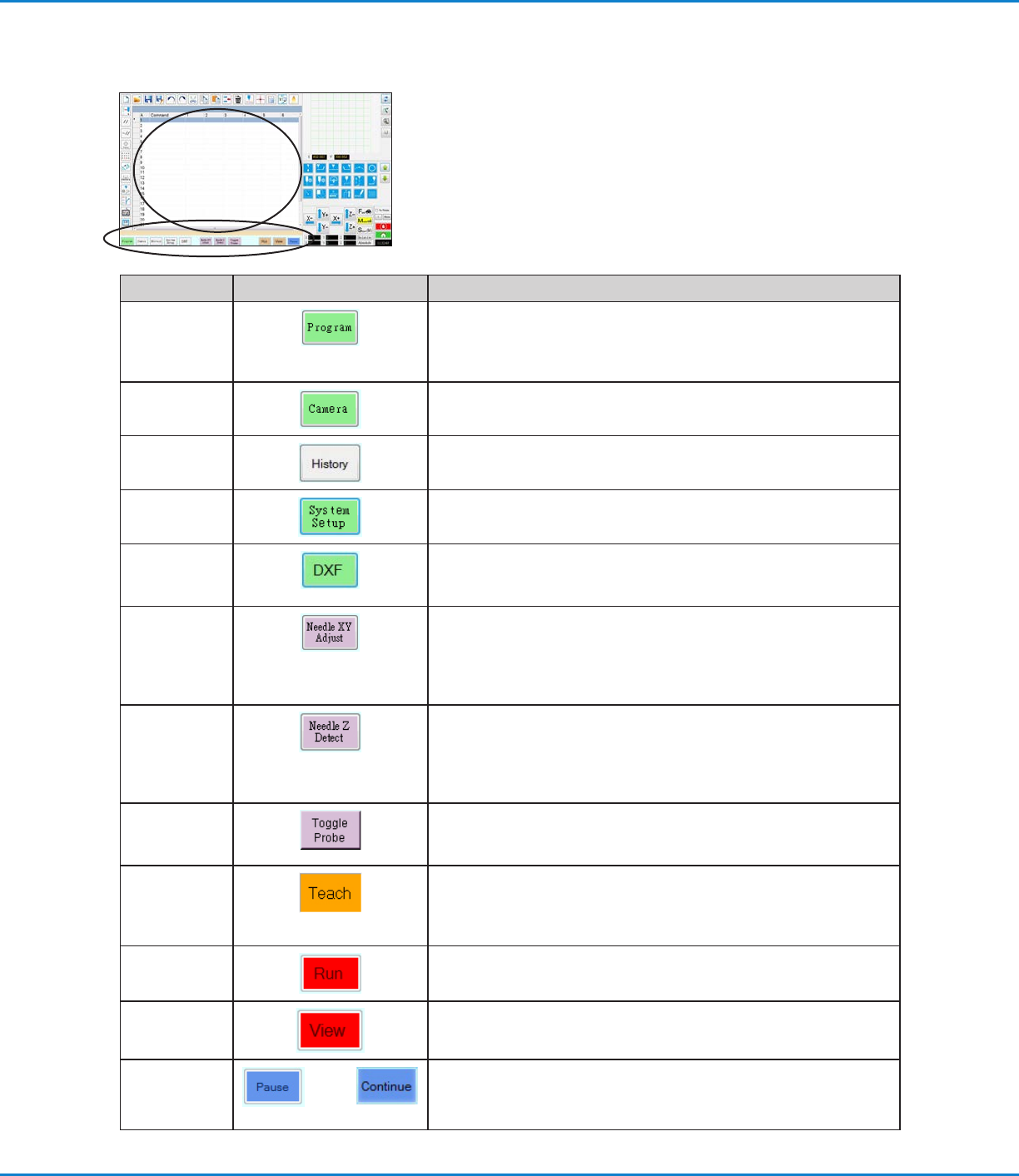

[Primary View］画面とタブバー
［Primary View］画面の内容は、選択したタブに応じて変化します。各タブは常時表示されます。
タブ名 選択時のタブの色 機能
Program
コマンドビューを表示します。プログラムを作成する際に使用します。この
画面を右クリックすると、一般的に使用されるプログラミング機能にすば
やくアクセスできます。 詳細については、[Primary View]画面の右クリッ
ク機能（32ページ）を参照してください。
Camera
実際のカメラ視野を表示します。カメラ関連の各種機能を実行する際に
使用します。
History
さまざまなコマンドのタイムラインを表示します。
System
Setup
設定画面を表示します。システムレベルの設定やパラメーターを表示・変
更する際に使用します。
DXF
DXF 形式の図面を DispenseMotion ソフトウェアに読み込めます。詳
細については、「付録C：DXF ファイルのインポート」（151ページ）を参照
してください 。
Needle XY
Adjust
ノズルを表面に接触させずに、XY オフセットを自動的に確認して調整し
ます。このボタンは、[System Setup]画面の[Needle XY Adjust]が有
効の場合のみ表 示されます。システムは、「システムの設 定とキャリブレー
ションを行う（必須）」（52ページ）の説明に従って、適切に設定する必要
があります。
Needle Z
Detect
ノズル-ワーク間のオフセット（Z 間隔）を自動的に確認して調整してか
ら、Needle XY Adjust を実行します。このボタンは、[System Setup]
画面の[Tip Detect Device]が有効の場合のみ表示されます。システム
は、「システムの設定とキャリブレーションを行う（必須）」（52ページ）の
説明に従って、適切に設定する必要があります。
Toggle
Probe
オプションの高さセンサーが設置されている場合に、高さセンサープロー
ブを上下に移動させます。オプションの高さセンサーについては、「付録
G：高さセンサーの設定と使用」（168ページ）を参照してください。
Teach
オプションのスタート/ストップボックスが接続されている場合、このイン
ジケーターがタブバーに表示されます。このインジケーターは、ロボット
が安全バイパスモードのときに点滅します。[Teach]の表示中は、[Run]ボ
タンは 無 効になります。
Run
選択したプログラムを実行します。
View 選択したプログラムを、塗布を行わずに実行します。また、カメラを塗布経
路の中央に配 置します。
Pauseまたは
Continue
または
実行中のプログラムを一時停止します。[Pause]をクリックすると、ボタン
の表示が[Continue]に変わります。
[Continue]をクリックすると、一時停止が解除されます。
GVシリーズ 自動ディスペンシングシステム
32
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
[Primary View]画面の右クリック機能
[Program]タブを選択すると、開いているディスペンスプログラムのすべてのコ
マンドが表示されます。 選択した1つ以上のコマンドを右クリックして右クリッ
クメニューを開きます。 以下の機能は、選択したコマンドで使用できます。
項目 機能
Copy 選択したコマンドをコピーします
Cut 選択したコマンドをコピーして削除します
Edit 選 択したコマンドの編 集ウィンドウを開きます
Paste 切り取った、またはコピーしたコマンドを選択したコマンドアドレスに貼り付けます
Change Command Type 選 択したコマンドを別 のコマンドタイプに変 更します
Jump To 特定のAddressコマンドまたはLabelコマンドにジャンプします
Reect 選択したコマンドをX軸またはY軸に沿って反転し、ミラーリング画像を作成します。 以
下に例を示します。
Rotate Angle 選択したコマンドを指定した角度だけ回転させます。 以下に例を示します。
パターンを反映(ミラーリング)する方法
1. 反映する線を選択し、右クリックして[REFLECT]の[X]または[Y]を選択します
2. 選択したパターンがミラーリングされます
パターンを回転させる方法
1. 回転する線を選択し、右クリックして[ROTATE ANGLE]を選択します
2. 目標とする回転角度を入力します
3. 選択したパターンが回転します
GVシリーズ 自動ディスペンシングシステム
33
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
[Secondary View］画面
［Secondary View］画面の内容は、選択したタブとアイコンに応じて変化します。
選択中の
タブ
選択時のタブ
の色
セカンダリ画面の表示 機能
Program
［Path］アイコンがオンの場合： ［Path］アイコンがオンの場合は、設
定したパターンと経 路 モードのアイコ
ンが表 示されます。
• アイコンについては、「水平ツール
バーと垂直ツールバーのアイコン」
（35ページ）を参照してください。
• その他のパスビュー機能について
は、「パスビューの[Secondary
View]画面」（34ページ）を参照して
ください 。
［Path］アイコンがオフの場合：
パスアイコンが［OFF］に切り替わる
と、カメラで見たワーク面の実際のビ
ュー が 表 示されます。
Camera
マ ー ク ラ イ ブ ラ リ： 最大 240 個のマークファイルを保存
できます。
System
Setup
経 路 ビュ ー とキ ーパッド キ ー パッドは 数 値 の 入 力 に 使 用します。
「キーパッド」（43ページ）を参照して
ください 。
［Path］アイコンモ ー ド ア イ コ ン（ ノ ズ
ルモードとCCDモー
ドの切り替え）
