GVシリーズ 自動ディスペンシングシステム
79
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

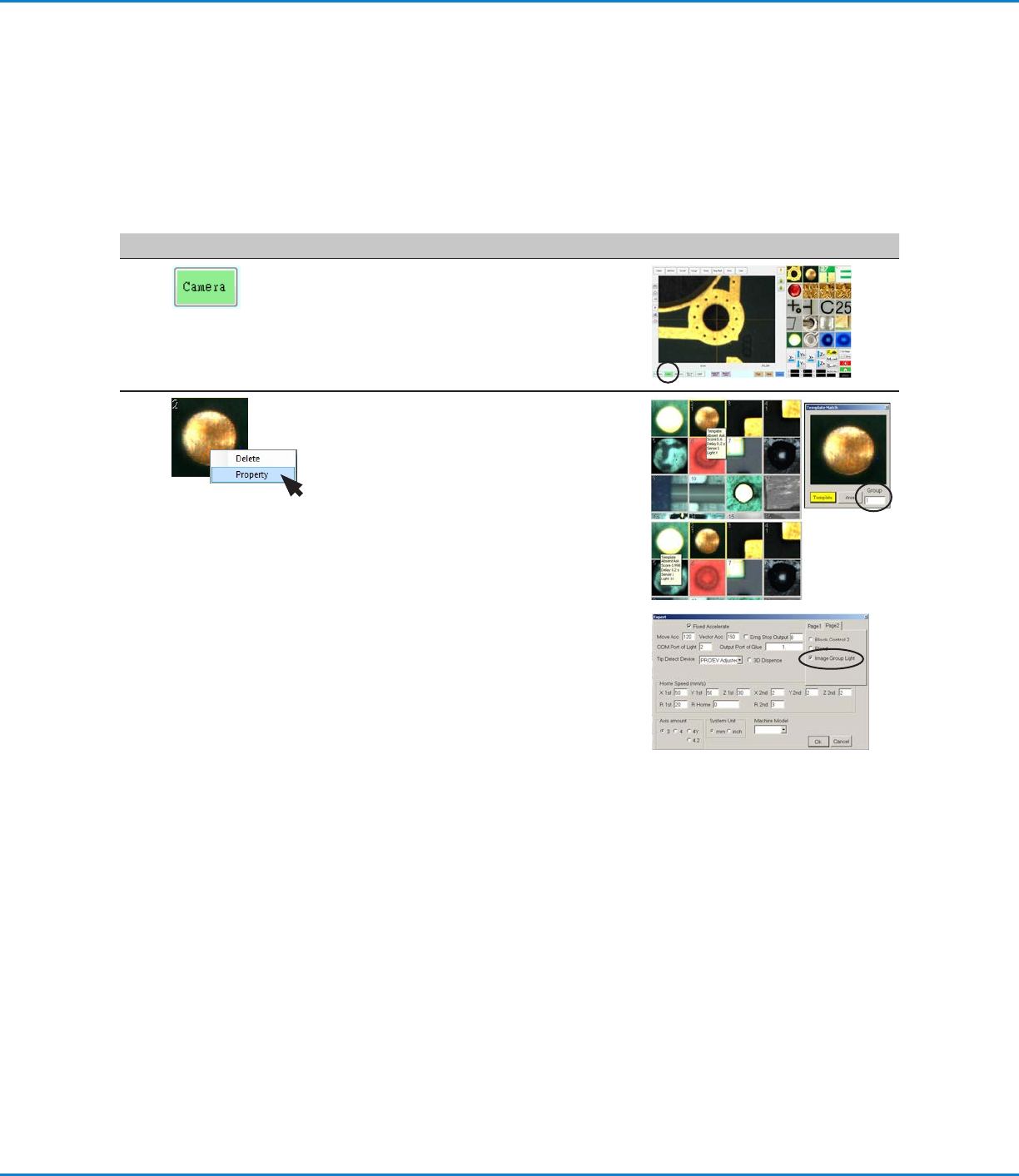

マークグループの作成方法
マークを探すまたはフィデュシアルマークコマンドでは、システムはユーザーが選択したマーク画像のグループを検索し、最適
なものを選択することができます。異なるライト設定とスコアを持つマーク画像のグループを、元の画像と関連付けることがで
きます。例えば、ニードルのXY調整にこの機能を使うことができます： きれいなニードルマーク画像を、後続の汚れたニードル
画像とグループ化して、ニードルXY調整アクションのパフォーマンスを向上させることができます。
前提条件
システムがCCDモードになっている。
グループ化したいマーク画 像は、マークライブラリに保 存されます。
# クリック 手順 参考画像
1
• [CAMERA]をクリックして、カメラ画面に移
動します。
2
> 1
• 他 の 画 像 とグ ル ープ 化した いオリジ ナルマ
ーク画像を右クリックし、[PROPERTY] を
選択してテンプレートマッチウィンドウを開
きます。
• ［GROUP］フィールドにグループの番号を
入力します（この例では1）。グループに追加
したい各画像について、この手順を繰り返し
ます。
注 記：各マーク（スコア、ライトなど）に関連
す る 設 定 を シ ス テ ム に 使 用 さ せ る に は 、エ キ
スパートウィンドウのページ 2 で、イメージ
グループライトのチェックボックスを選 択し
ま す 。こ の オ プ シ ョ ン を 有 効 に す る と 、シ ス テ
ムの 応 答が 遅くなります。「エキスパート設
定を表示するには」（48ページ）を参照して
ください 。
GVシリーズ 自動ディスペンシングシステム
80
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

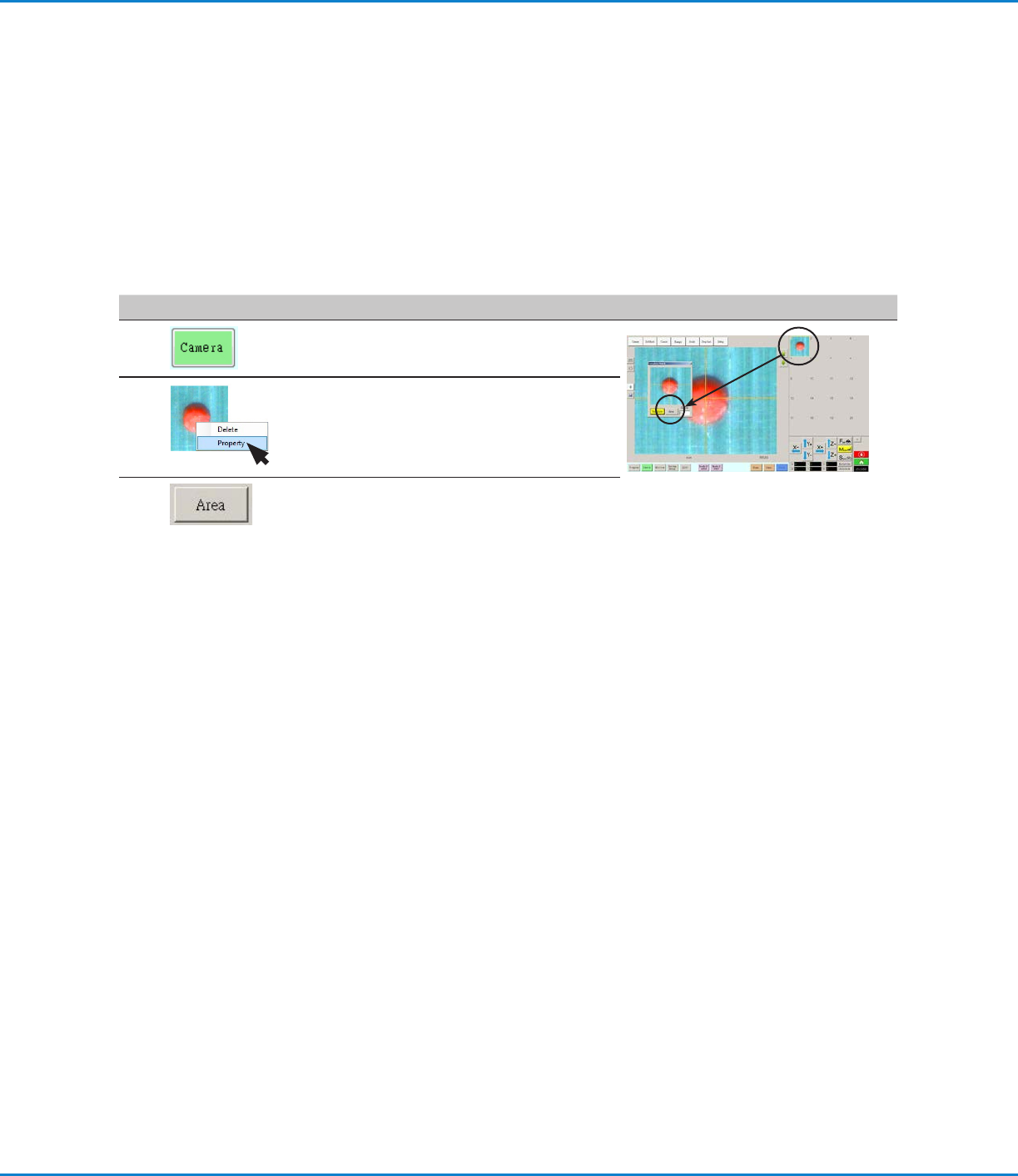

マークの検出精度を高める方法
保存したマークに似た領域がワーク上に多数ある場合は、[Template Match]ウィンドウの[Area]機能を使用することによ
り、保存されたマーク画像を元にカメラが類似領域を判定する方法を微調整できます。これにより、システムによるマークの検
出 精 度 を 高 めることができます。
注 記： 保存されたマーク画像を操作して、システムがそれらをより速く、より正確に見つけることができるようにするため
の高度な機能は、オプションのOptiSureアドオンソフトウェアで利用できます。 OptiSureキットのパーツ番号については、
「OptiSureソフトウェアキー」（108ページ）を参照してください。 操作手順については、OptiSureのマニュアルを参照してく
ださい。
前提条件
システムがCCDモードになっている。
微調整を行うマークがマークライブラリに保存されている。
# クリック 手順 参考画像
1
• [Camera]をクリックしてカメラ画面を表示します。
2
• [Mark Library]内の画像を右クリックし
て、[PROPERTY]を選択します。
[Template Match]ウィンドウが表示されます。
3
• [Area]をクリックします。
• カメラがワーク上の複数の類似領域の中から該当
するマークを検出し判定する方法を[Area]ウィン
ドウで微調整するには、「[Template Match]ウィ
ンドウと[Area]ウィンドウ」（42ページ）を参照し
てください 。
GVシリーズ 自動ディスペンシングシステム
81
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

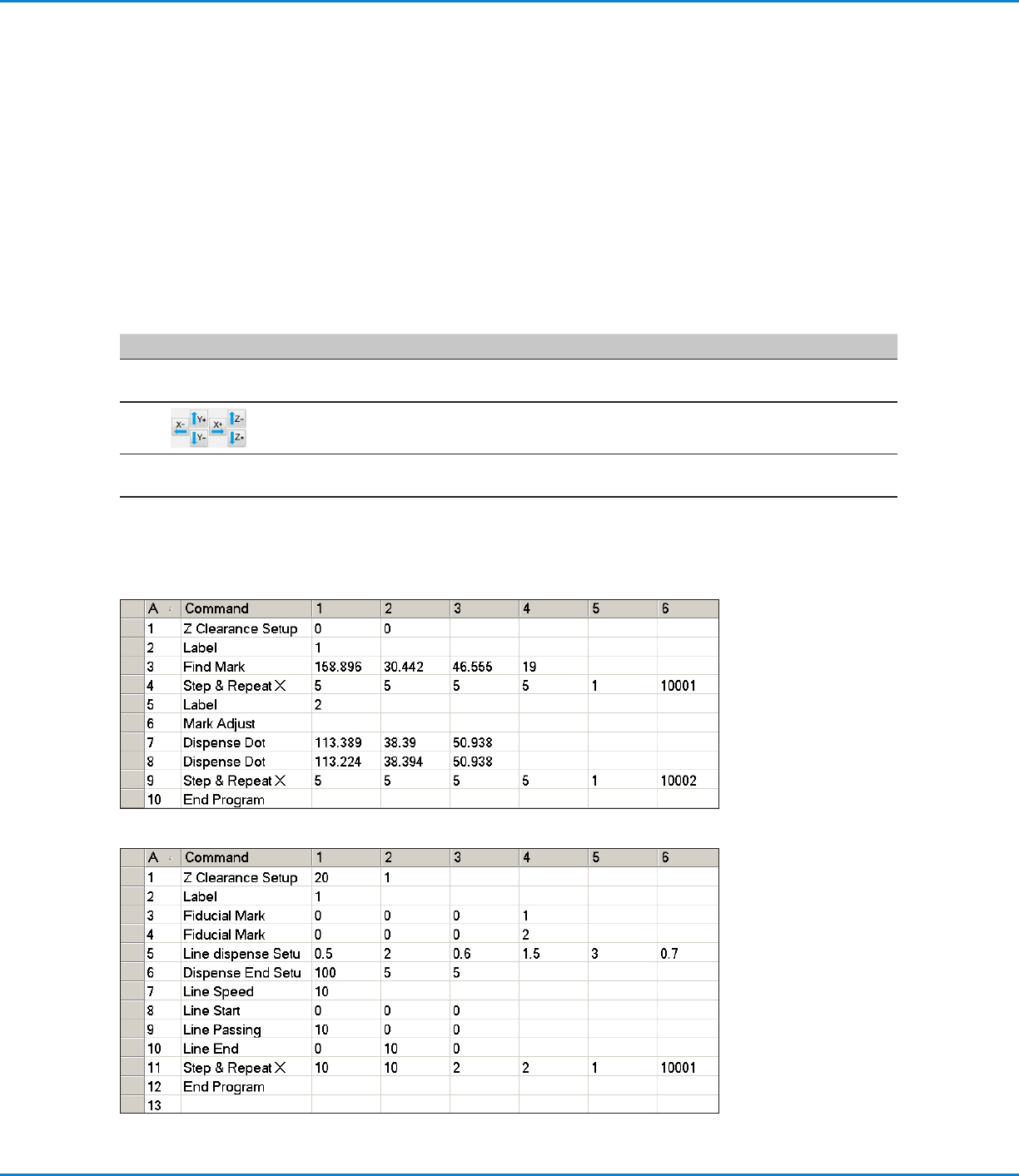

プログラムでのマークや基準マークの使用方法
プログラムではMarkコマンドを以下の目的で使用します。
• ワークの有無を確認する。
• 適切なワークが存在することを確認する。
• ワークのXY位置を確認する。
プログラムでは2つの基準マークを以下の目的で使用します。
• ディスペンスノズルをワーク上の特定の目標領域に移動する。
• ワークのXY方向を確認する。（向きのばらつきを補正するため、プログラムは自動調整されます。）
前提条件
システムが適切に設定されている。「システムの設定とキャリブレーションを行う（必須）」（52ページ）を参照してください。
システムがCCDモードになっている。
# クリック 手順
1
• 作成が必要なマークの数（1 つまたは 2 つ）を判断し、マークを作成します。マーク
の作成手順については、「マークの作成方法」（77ページ）を参照してください。
2
• プログラムの先頭付近に Find Mark コマンドを 1 つ、または Find Fiducial
Mark コマンドを 2 つ入力します。
3
• プログラムに Step & Repeat コマンドが含まれている場合は、Mark Adjust コ
マンドまたは Fiducial Mark Adjust コマンドを使用します。
4
• 以下のサンプルプログラムを参考にしてください。
