GVシリーズ 自動ディスペンシングシステム 166 www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノ ー ド ソ ンEFD は、 世界中 で液剤塗布装置 の販売 ・ サー ビ ス を 行な っ て お り ま す 。 付録F ： マ ル チ ニ ー ド ル の 設定 と 使 用 （続 き ） プ ロ グ ラ ム でMulti Needle コ マ ン ド を 使用 …
GVシリーズ 自動ディスペンシングシステム
165
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
付録F：マルチニードルの設定と使用（続き）
複数のディスペンサーに対してカメラ-ノズル間のオフセットを設定する手順（続き）
# クリック 手順 参考画像
10
• NEEDLE PROFILEに次の情報を入力します。
- ディスペンサー番号(この例で
は、Dispenser 2のNeedle 2)
- ディスペンサーが接続されているポート(この例
では、Dispenser 2のDispense Port 12)
11
• 移動キーを使用して、2つ目のノズルを十字ター
ゲット（ノズル検知器上の十字ターゲットまたは
作成した十字ターゲット）に合わせます。
• 十字ターゲットに触れないように、ノズルをでき
るだけ十字ターゲットに近い位置まで下げます。
12
• [Needle move]の隣にある[Set]をクリックしま
す。
こ れ に よ り 、塗 布 キ ャ リ ブ レ ー シ ョ ン ポ イ ン ト の
XYZ座標が設定されます。ディスペンスノズルの
座標が[Needle move]と[Set]の下にあるフィー
ルドに入力されます。
13
• カメラの十字線が十字ターゲットの中心に来るま
でカメラを移 動し、
次に
ディスペンスドットの画像が鮮明になるまで、カメ
ラの焦点を調整します。
14
• [Camera Move]の隣にある[SET]をクリックし
ます。
こ れ に よ り 、カ メ ラ の 位 置 が 設 定 さ れ ま す 。カ メ ラ
座標は、[Camera Move]と[Set]の下にあるフィ
ールドに入力されます。
15
• [SAVE]をクリックします。
ニードル2のデータフィールドにデータが入力さ
れます。
以上で、複数のディスペンサーを用いた操作のシ
ステム設 定は完了です。マルチニードル機 能を使
用するには、このセクションの次の手順に進んで
ください 。
GVシリーズ 自動ディスペンシングシステム
166
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
付録F：マルチニードルの設定と使用（続き）
プログラムでMulti Needleコマンドを使用する手順
前提条件
システムが適切に設定されている。「システムの設定とキャリブレーションを行う（必須）」（52ページ）を参照してください。
追加のディスペンサーの設置と設定が完了しており、マルチニードル機能が有効になっている。「マルチニードル塗布を有
効にする手順」（163ページ）と「複数のディスペンサーに対してカメラ-ノズル間のオフセットを設定する手順」（163ペー
ジ ）を 参 照 し て く だ さ い 。
テスト用ワークが、治具用プレートまたは作業面に配置されている。
注 記： ここでは、ディスペンサーを2台使用する場合のプログラミング手順を説明します。3台目以降のディスペンサーについ
ては、必要に応じて手順を繰り返してコマンドを追加してください（最大4台のディスペンサーを設置できます）。
# クリック 手順 参考画像
1
> MULTI
NEEDLE
• [PROGRAM]タブをクリックします。
• マルチニードルコマンドを挿入するアドレス行
をダブルクリックし、[MULTI NEEDLE]を選択
します。
2
1 >
• 塗布作業を行うディスペンサの番号をプログラ
ムに入力します（この例では、ディスペンサ1）。
• [OK]をクリックして保存します。
3
• [Secondary View]画面で右クリック
し、[NEEDLE 1]チェックボックスをチェックし
ます。
4
>
• [FOCUS]をクリックして、カメラのフォーカスを
合わせます。
• カメラの十字線が、塗布対象基材上で、十字タ
ーゲットの中心に来るまでカメラを移動します。
5
• ディスペンサ1に使用するコマンドを入力します
（例えば、塗布ドットや塗布ラインの作成コマ
ン ド ）。
6
MULTI NEEDLE
• 二つ目のマルチニードルコマンドを挿入するアド
レス行をダブルクリックし、[MULTI NEEDLE]
を選 択します。
次ページに続く
GVシリーズ 自動ディスペンシングシステム
167
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

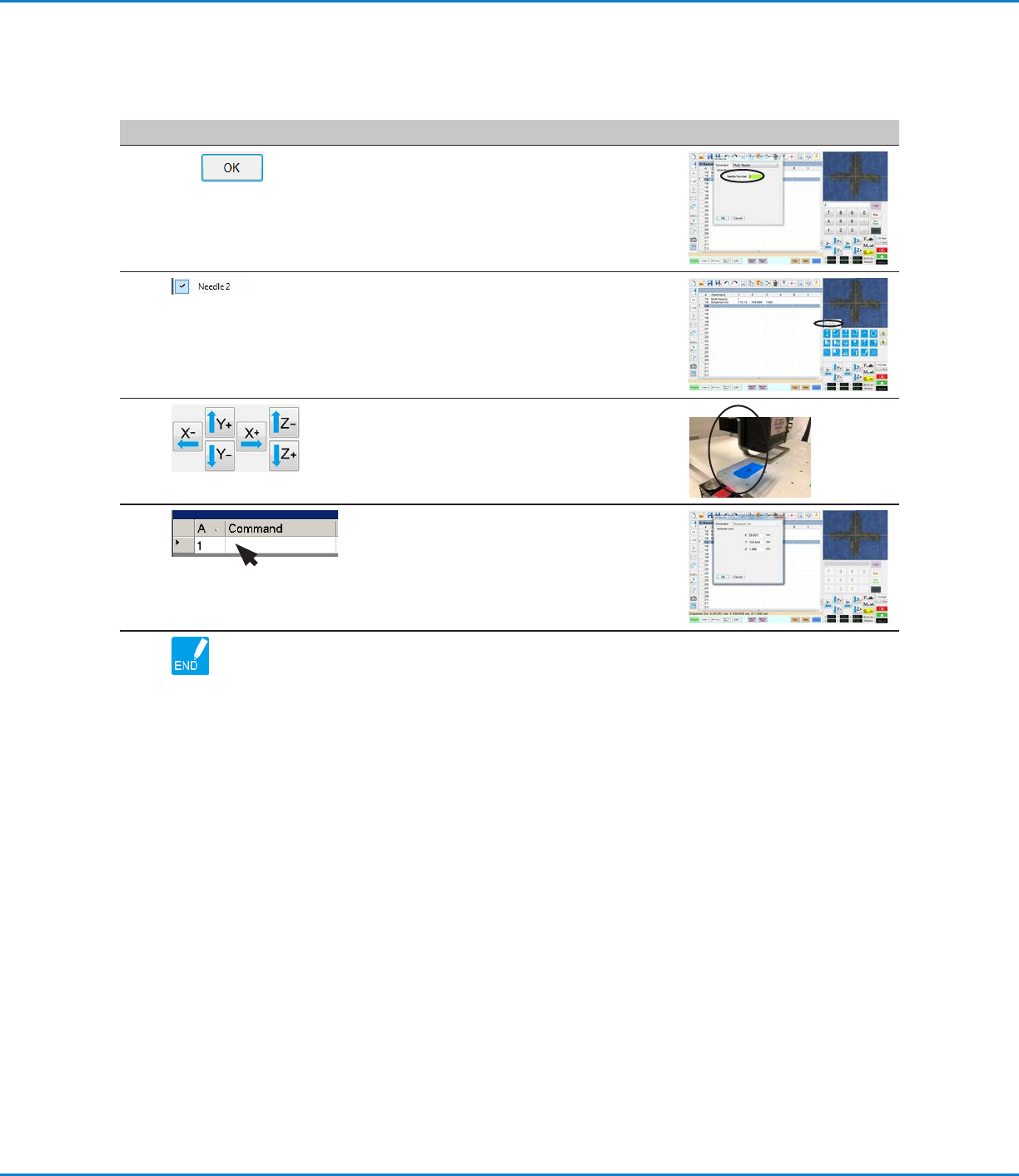

# クリック 手順 参考画像
7
2 >
• 塗布作業を行うディスペンサの番号をプログラ
ムに入力します（この例では、ディスペンサ2）。
• [OK]をクリックして保存します。
8
• [Secondary View]画面で右クリック
し、[NEEDLE 2]チェックボックスをチェックし
ます。
9
• [FOCUS]をクリックして、カメラのフォーカスを
合わせます。
• カメラの十字線が、塗布対象基材上で、十字タ
ーゲットの中心に来るまでカメラを移動します。
10
• ディスペンサ2に使用するコマンドを入力します
（ 例 え ば 、円 弧 や 塗 り つ ぶ し ）。
11
• [END PROGRAM]をクリックして、プログラム
を終了します。
シ ス テ ム は 、デ ィ ス ペ ン サ 1 、デ ィ ス ペ ン サ 2 か ら 、
プログラムに従って塗布を行います。
付録F：マルチニードルの設定と使用（続き）
プログラムでMulti Needleコマンドを使用する手順（続き）
