GVシリーズ 自動ディスペンシングシステム
148
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

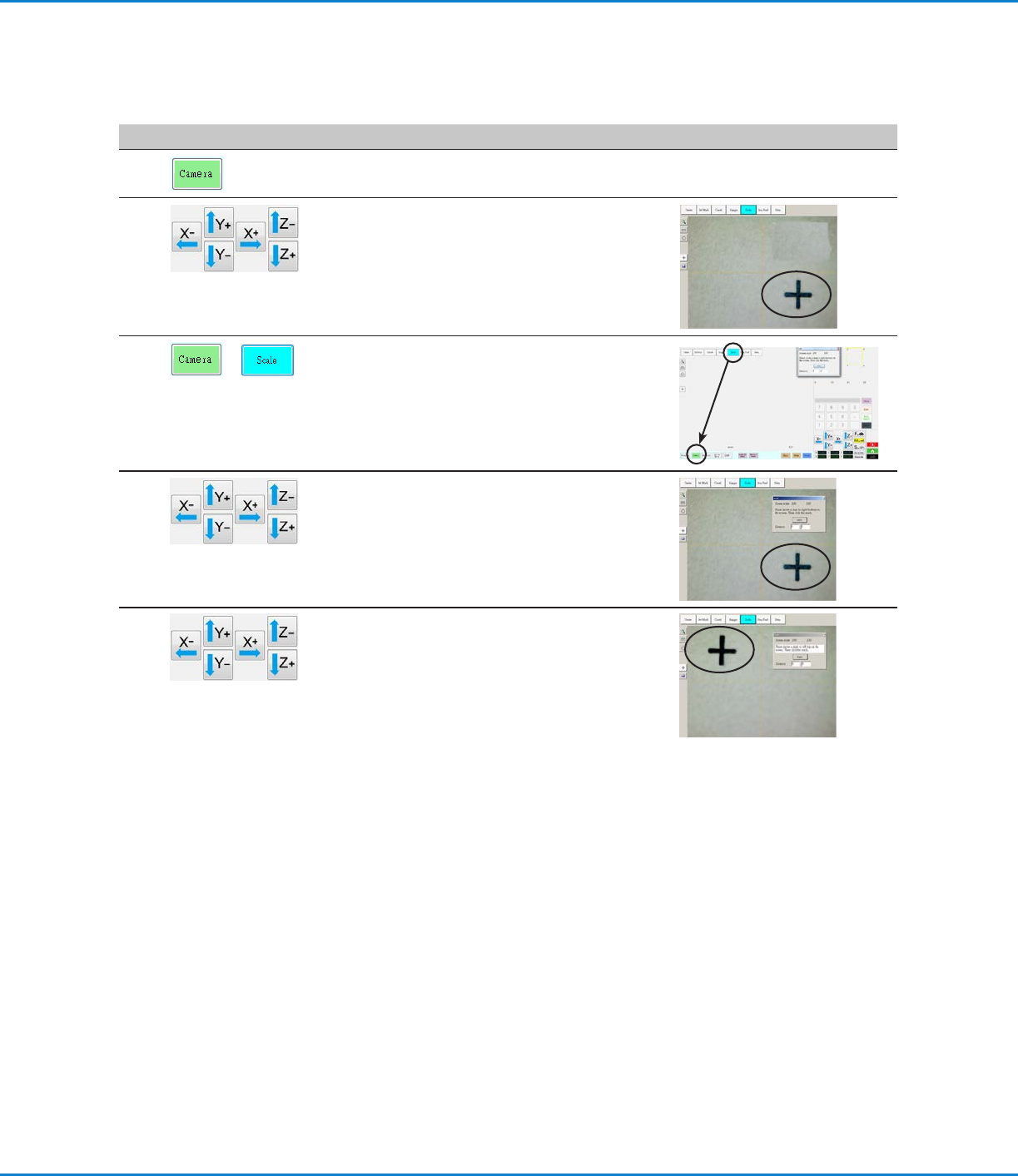

手動方式
# クリック 手順 参考画像
1
• [Camera]タブをクリックします。
2
• カメラを基準点にジョグ送りします。基準点はワ
ークの右下隅にあります。
• 画 像のピントを合わせます。カメラのピントの合
わせ方については、必要に応じて「カメラ」（18
ページ）を参照してください。
3
>
• [Camera]タブをクリックしてから、[Scale]をク
リックします。
[Scale]ウィンドウが開きます。
4
• ワーク上の基準点を選択し、この基準点がカメ
ラ画面の右下象限に入るようにカメラをジョグ
送りして、基準点をクリックします。
5
• 次に、同じ基準点がカメラ画面の左上象限に入
るようにカメラをジョグ送りして、基準点をクリ
ックします。
以上で、カメラのスケール設定は完了です。
付録B：ウィザードを使用しない場合の設定手順 （続き）
GVシリーズ 自動ディスペンシングシステム
149
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

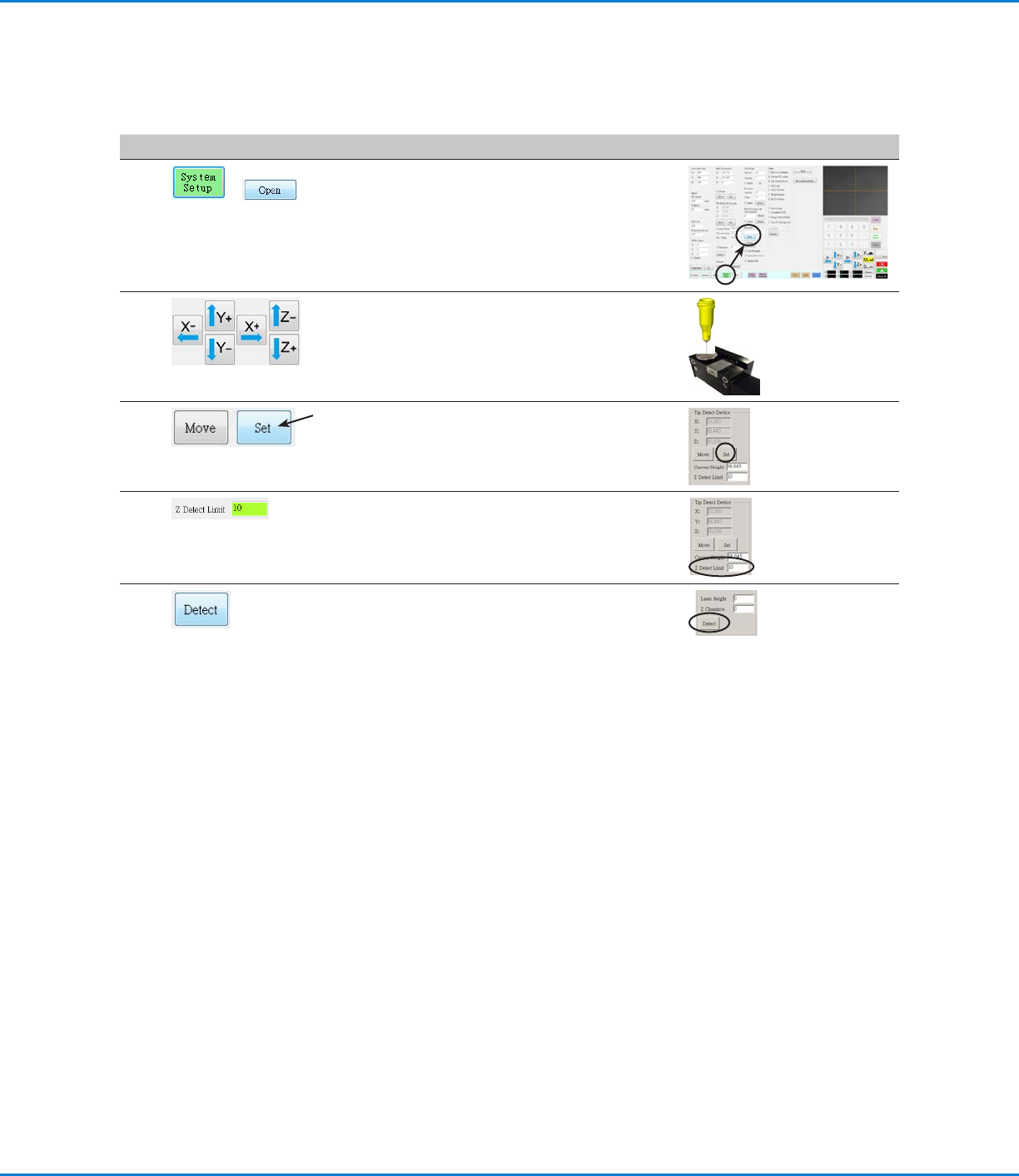

(ノズル検知器を搭載したGVシステムのみ）ノズル検知器を設定する
# クリック 手順 参考画像
1
>
• [System Setup] > [Open]の順にクリックし
ます。
2
• ノズル検知器のセンサーから約2 mm上の位置
までノズルをジョグ送りします。
3
• [Tip Detect Device]部の[Set]（[Move]の隣）
をクリックします。
• 確認を求められたら、［YES］をクリックします。
4
• [Tip Detect Device]部の[Z Detect Limit]に
「10」（mm）を入力します。
5
• [Tip Detect Device]部の[Detect]をクリック
します。
• 確認メッセージが表示されたら、[Yes]/[OK]を
クリックします。
ロボットは、ノズルをZ = 0の位置まで上げてか
ら、センサー上にノズルを下げて、ノズルのオフ
セットを検出します。
付録B：ウィザードを使用しない場合の設定手順（続き）
GVシリーズ 自動ディスペンシングシステム
150
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

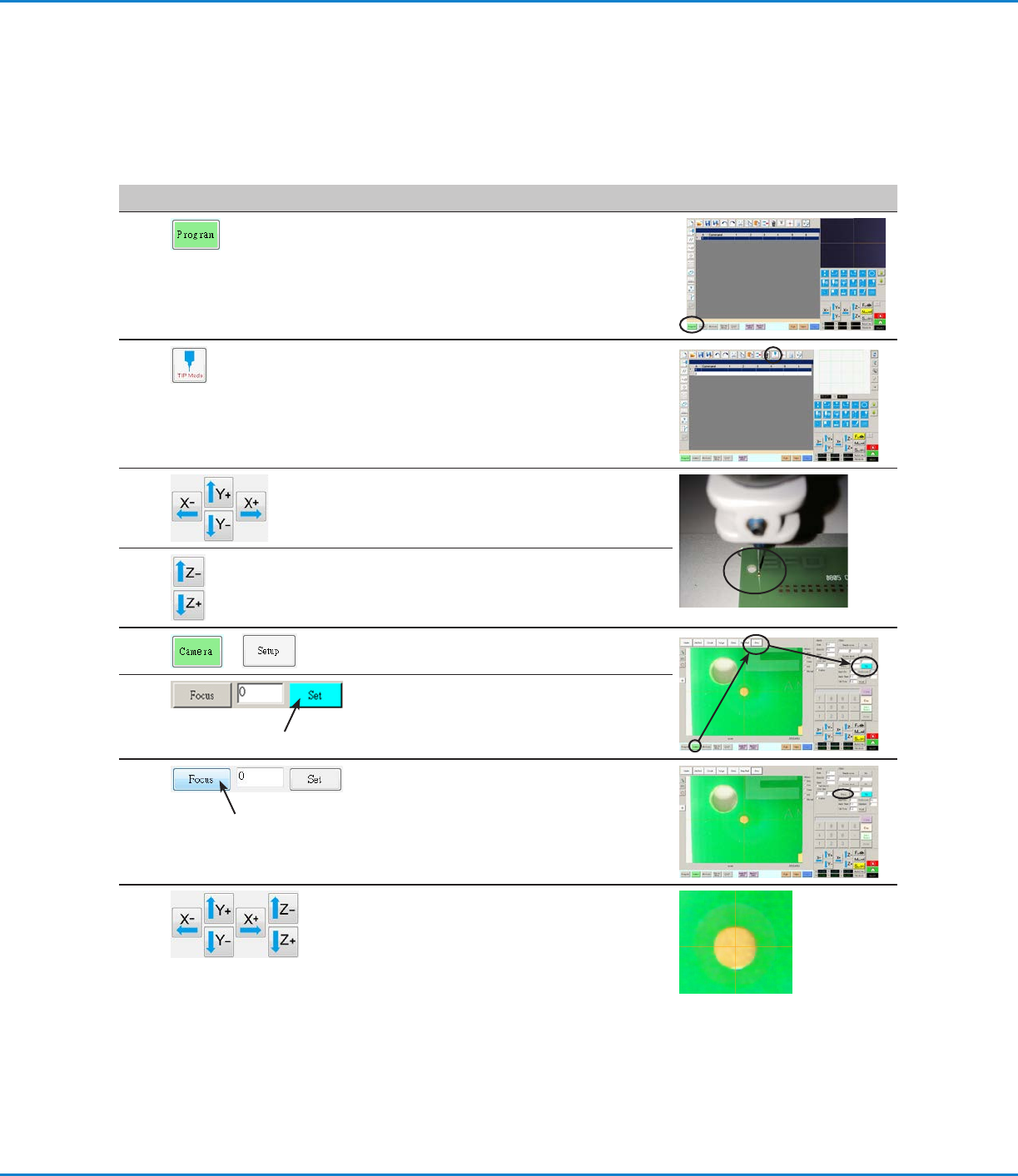

カメラのフォーカス機能を使用してノズルワーク間のオフセット（Z間隔）を設
定する
#
クリック 手順 参考画像
1
• [Program]タブをクリックします。
2
• [CCD Mode]アイコンをクリックして[TIP
Mode]に変更します。
3
• ノズルをワーク上の適切な基準点にジョグ送
りします。
4
• 目 的 の デ ィ ス ペ ン ス ギ ャ ッ プ に 達 す る ま で 、ノ ズ
ルを下にジョグします。
5
>
• [Camera] > [Setup]の順にクリックして
[Oset]フィールドに戻ります。
6
• [Focus]の隣にある[Set]をクリックします。
注 記： [Set]ボタンは明るい青色になっていま
す。
7
• [Set]の隣にある[Focus]をクリックします。
8
• カメラの十字線が塗布したドットの中心に来る
までカメラをジョグ送りします。
• ド ッ ト の 画 像 が は っ き り 見 え る よ う に 、カ メ ラ の
ピントを調 整します。カメラのピントの合 わせ
方については、必要に応じて「カメラ」（18ペー
ジ ）を 参 照 し て く だ さ い 。
付録B：ウィザードを使用しない場合の設定手順（続き）
