円のサンプルプログラム
注 記：
• XおよびYパラメーターは円の中心を表します。
• ワーク上の円の直径は5.5 mmでした。ワーク上の円の直径を測定するには、[Camera]画面で[Measure Circle
Diameter]アイコンをクリックします。「ワーク上の経路または円の測定方法」（72ページ）を参照してください。
[Example]アイコンの使用方法
[Example]アイコンをクリックすると、あらかじめプログラミングされたコマンドセットが一覧表示されます。これらのプログラ
ムを基に、さまざまなプログラムを作成できます。
GVシリーズ 自動ディスペンシングシステム
75
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
並べられた複数のワークに塗布する方法
並べられた複数のワークに同じパターンを塗布するには、Step & Repeatコマンドを使用します。
注 記： [Step & Repeat Block]アイコンを使用すると、ワークが存在しない場合に塗布を無効にできます。「並べられたワー
クのうち特定のワークへの塗布を無効にする方法」（76ページ）を参照してください。
前提条件
システムが適切に設定されている。「システムの設定とキャリブレーションを行う（必須）」（52ページ）を参照してください。
Z軸ヘッドのエレメントまたはノズルを変更した場合は、[Robot Initial Setup]ウィザードを使用してシステムの設定とキ
ャリブレーションを再度行います。「[Robot Initial Setup]ウィザードを使用してシステムを設定する」（54ページ）を参照
してください 。
システムがCCDモードになっている。
複数のワークが治具用プレートに適切に配置されている。
# クリック 手順
1
>

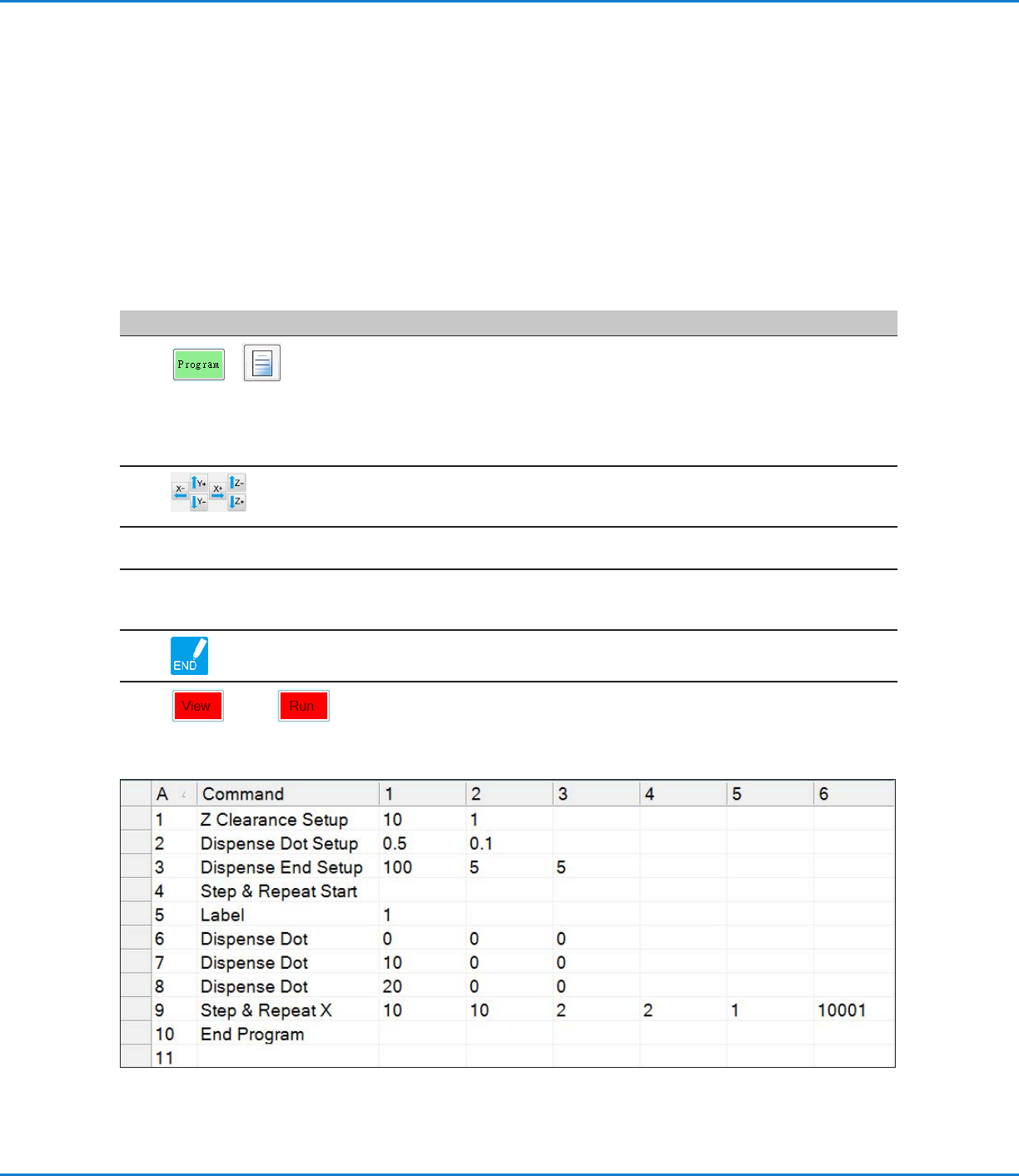

• [Program]タブ > [Example]アイコンの順にクリックし、[Find Mark + Step
Repeat]を選択します。確認メッセージが表示されたら、[Yes]をクリックします。
[Step & Repeat X]プログラムのサンプルが表示されます。
注 記： [Step & Repeat Y]を使用しても、並べられた複数のワークに塗布できま
す。Step & Repeatコマンドの詳細については、「付録A：コマンド機能リファレンス」
（117ページ）を参照してください。
2
• 並べられたワークのうち最初のワークまでディスペンスノズルをジョグ 送りし、マー
クを作成します。必要に応じて、「マークの作成方法」（77ページ）を参照してくださ
い。
3
• [Find Mark]コマンドをクリックし、ステップ2で作成したマークの番号を入力しま
す。
4
• 残りのコマンドをクリックして、配 列 で 機 能するパラメーターを入力します。コマンド
の詳細については、「付録A：コマンド機能リファレンス」（117ページ）を参照してく
ださい。
5
• [End Program]をクリックして、プログラムを終了します。
6
または
• プログラムをテストし、プログラムが 正しく動 作するように調 整します。
GVシリーズ 自動ディスペンシングシステム
76
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
配列内の特定の塗布対象基材への塗布を無効にする方法
[Step & Repeat Block]アイコンを使用すると、並べられたワークのうち特定のワークへの塗布を無効または有効にできま
す。
注 記： 並べられた複数のワークに同じパターンを塗布するプログラムを作成するには、Step & Repeatコマンドを使用しま
す。「並べられた複数のワークに塗布する方法」（75ページ）を参照してください。
前提条件
システムが適切に設定されている。「システムの設定とキャリブレーションを行う（必須）」（52ページ）を参照。
システムがCCDモードになっている。
複数のワークが治具用プレートに適切に配置されている。
治具用プレート上に並べられたワーク用のStep & Repeatプログラムが開かれている。
# クリック 手順
1
• [Program]画面が開いていることを確認します。
2
• [Step & Repeat Block]アイコンをクリックします。
[Run Block Select]ウィンドウが表示されます。
3
• 特定のワークへの塗布を無効にするには、ウィンドウ内の該当するワークの位置を
クリックします。無効になると、選択した場所が赤に変わります。
- 緑: 有効
- 赤: 無効
• 塗布中は[Run Block Select]ウィンドウを開いたままにしておきます。
注 記： [Run Block Select]ウィンドウのアイコンの機能については、以下の「[Run
Block Select]ウィンドウのアイコンの機能」を参照してください。
4
• 塗布が完了したら、[Run Block Select]ウィンドウを閉じます。無効にした位置は、
すべてクリアされます。
[Run Block Select]ウィンドウのアイコンの機能
アイコン名 アイコン 機能
Refresh （更新）
ウィンドウを最新の情報に更新します。
Select Entity
（エンティティの選 択 ）
ブロックの グル ープ を選 択します。
Cancel Select
（選択取り消し）
選 択を取り消します。
Toggle Select
（選択の切り替え）
選択したブロックの有効/無効を切り替えます。
Run Block Select
（選択したブロックの実行）
現在選択している有効なブロックを実行します。
