GVシリーズ 自動ディスペンシングシステム
51
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

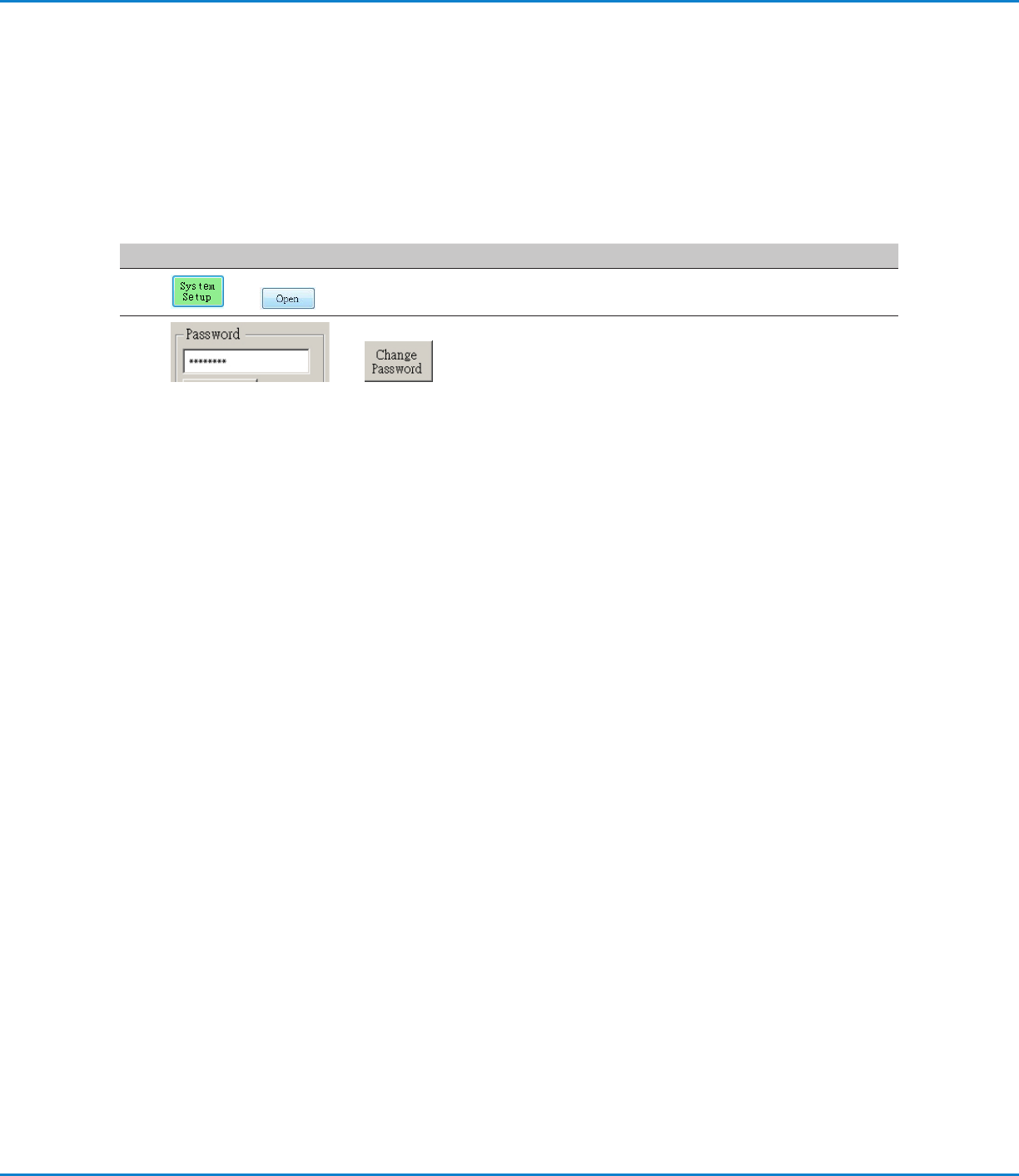

パスワード保護を設定する
[System Setup]画面の[Password]部では、パスワードの設定またはリセットを行えます。パスワードの目的は、システム設
定を勝手に編集できないようにすることにあります。
注 記：
• デフォルトでは、パスワードによる保 護 が設 定されていません 。
• パスワードを忘れた場合は、ノードソン EFD にお問い合わせください。
• パスワードには、最大 16 文字の英数字を使用できます。
# クリック 手順
1
>
• [System Setup] > [Open]の順にクリックします。
2
>
• [Password]にパスワードを入力するか、（パスワードを削除する場
合は）フィールドを空白にし、[Change Password]をクリックしま
す。
システムでパスワードの変更が確認され、すぐに反映されます。
- パスワードを入力した場合は、[System Setup]画面を開く際に
パスワードの入力を求められます。
- [Password]フィールドを空白にした場合は、[System Setup]画
面を開く際にパスワードは必 要ありません。
GVシリーズ 自動ディスペンシングシステム
52
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
システムの設定とキャリブレーションを行う（必須）
プログラムを作成したり、システムの自動オフセット更新機能を使用したりする前に、システムの設定とキャリブレーションを
適切に行う必要があります。この手順は、システムを正常に動作させる上で非常に重要です。
[Robot Initial Setup]ウィザードの手順に沿って、設定・キャリブレーションプロセスをすべて実行します。このプロセスは初
回起動時だけでなく、システムに変更を加えた場合にも実行する必要があります。
システムの変更例には、以下のものがあります。
• Z 軸に取り付けられたコンポーネント（シリンジバレルやカメラなど）の移動時
• ディスペンスノズルまたは吐出ノズルの交 換時
設定とキャリブレーションでは、以下の作業を行います。
• ロボットの機種とノズル検知器の選択を確認する。
• [Robot Initial Setup]ウィザードを開いて、カメラの焦点を合わせる。
• （ノズル検知器を搭載した GV システムのみ）ノズル検知器を設定する。*
• カメラ- ノズ ル 間 の オフセットを 設 定 する 。
• マークを設定する。
• カメラのスケールを設定する。*
• ノ ズ ル - ワ ー ク 間 の オ フ セ ッ ト を 設 定 す る 。*
• （ノズル検知器を搭載した GV システムのみ）システムの設定とキャリブレーションをテストする。
• （ノズル検知器非搭載の GV システムのみ）システムの設定とキャリブレーションをテストする。
*必要な設定・キャリブレーション作業はすべて、[Robot Initial Setup]ウィザードの手順に沿って進めます。ただし、アスタリスク（*）の
付いた上記の作業は、必要に応じて個別に実行できます。ウィザードを使用しない場合の手順については、「付録B：ウィザードを使用し
ない場合の設定手順」（147ページ）を参照してください。
注 記： オフセットについては、「オフセットについて」（27ページ）を参照してください。
GVシリーズ 自動ディスペンシングシステム
53
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ロボットの機種とノズル検知器の選択を確認する
# クリック 手順 参考画像
1
>
• [System Setup] > [Open]の順にクリックし
ます。
2
• [Other]で以下を確認します。
- 正しいロボットの機種が表示されているか確
認します。ロボットの機種が正しくない場合は、
「ロボットの機種を変更する」（63ページ）を
参照して、正しい機種を選択してください。完
了したら、引き続き以下の手順を行います。
- お使いのシステムがノズル検知器を搭載して
いる場合は、[Tip Detect Device]にチェッ
クが入っているか 確 認します。
• 設定を変更した場合は、変更を有効にするた
め、DispenseMotion ソフトウェアをいったん
閉じて、再度開いてください。
3
• 「[Robot Initial Setup]ウィザードを使用して
システムを設定する」（54ページ）に進みます。
システムの設定とキャリブレーションを行う（必須）
