GVシリーズ 自動ディスペンシングシステム 112 www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノ ー ド ソ ンEFD は、 世界中 で液剤塗布装置 の販売 ・ サー ビ ス を 行な っ て お り ま す 。 G8V 治具用 プ レ ー ト 注 記： 寸法は ミ リ メ ー ト ル。 治具用 プ レ ー ト の寸法 （続 き ）
GVシリーズ 自動ディスペンシングシステム
111
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
G4V 治具用プレート
注 記： 寸法はミリメートル。
治具用プレートの寸法
GVシリーズ 自動ディスペンシングシステム
112
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
G8V 治具用プレート
注 記： 寸法はミリメートル。
治具用プレートの寸法（続き）
GVシリーズ 自動ディスペンシングシステム
113
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
2
1 3
1
7
最大電圧 最大電流
125 VAC 15A
250 VAC 10A
28 VDC 8A
ピン 説明
1 NOM（常時開）
2 COM（コモン）
3 EARTH（アース）
ピン 1
ピン 2
ピン 3
+24V
リレー
外部制御ポート
注 記：
• 入力は極性の影響を受けません。
• オプションのスタート/ストップボックスアクセサリーを使用すれば、このポートへの入出力接続を簡単に行えます。部品番
号については、「スタート/ストップボックス」（107ページ）を参照してください。
ピン 説明
1 GND
2 開始信号
3 モーター出力
4 アイドリング 動 作
5 実行/ティーチ
6 非常停止
7 非常停止
技術データ（続き）

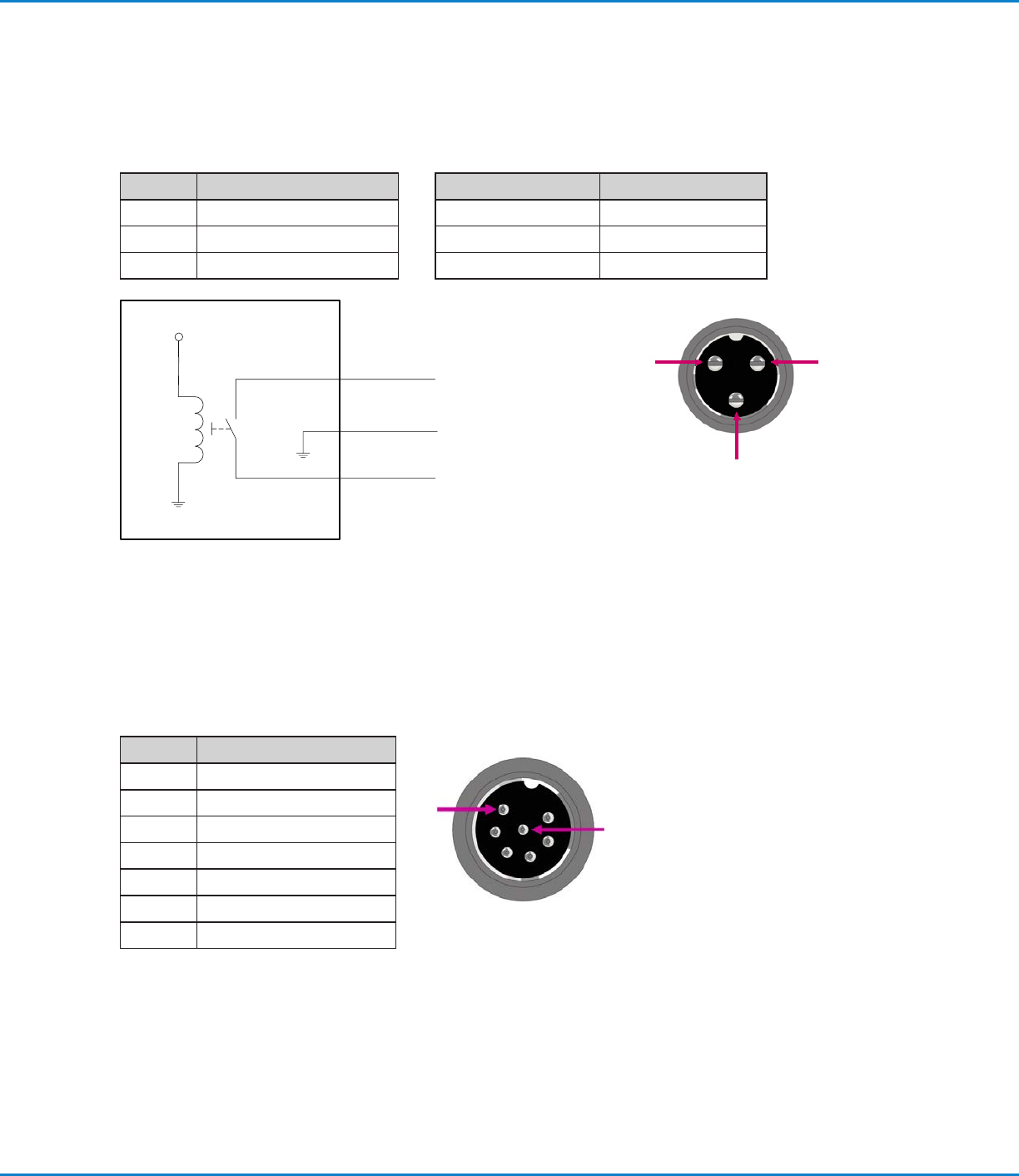

配線図
ディスペンサーポート
