GVシリーズ 自動ディスペンシングシステム
95
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

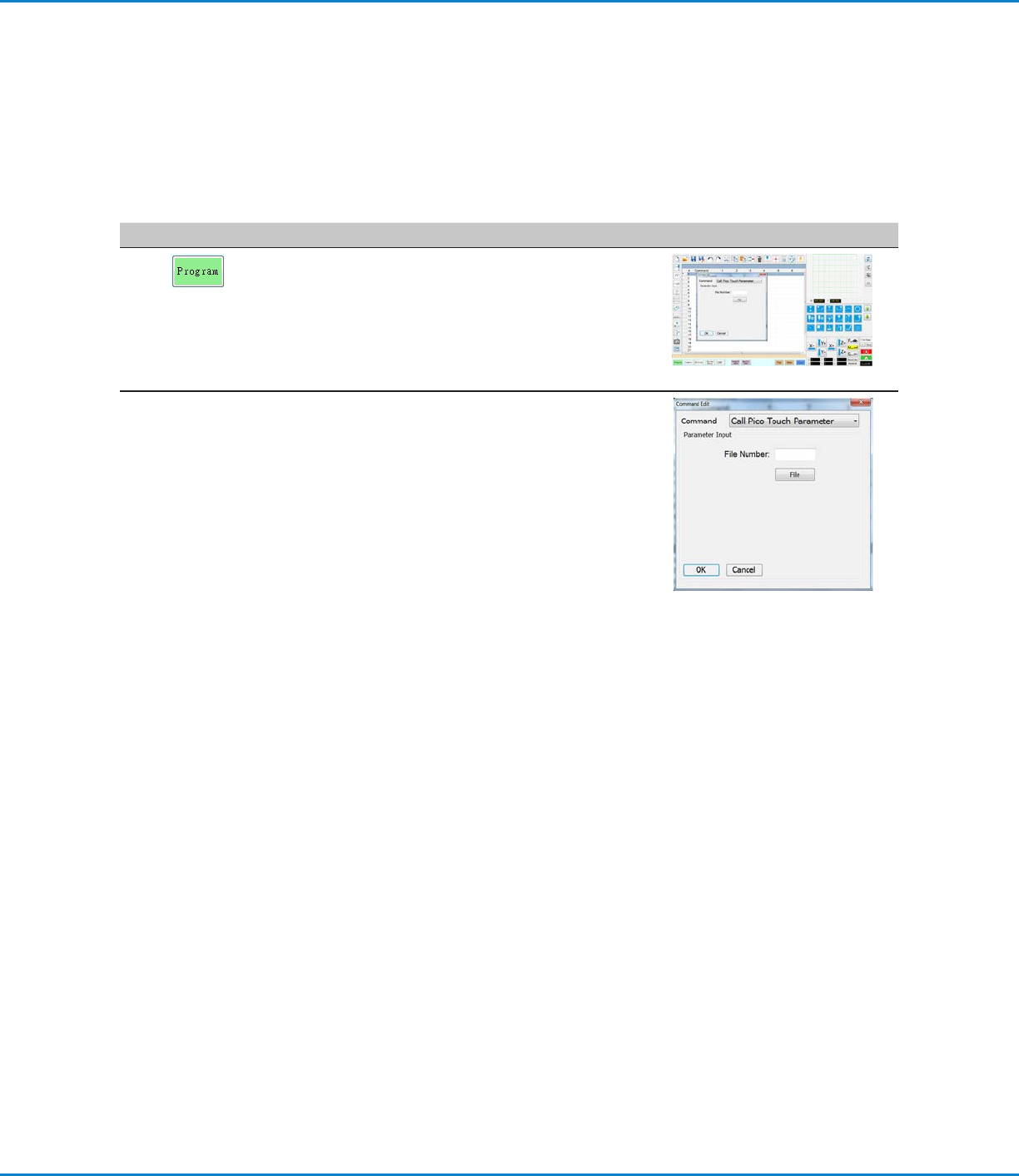

プログラム内でPico Touchパラメーター呼び出しコマンドを使用する
前提条件
PICO
Pµlse
バルブおよび
Toµch
コントローラーシステムが適切に取り付けられ、自動塗布システムに接続されているこ
と。
PICO
Toµch
のパラメーターは、前の2つの手順で説明したように、*.PICOファイルに保存される。
# クリック 手順 参考画像
1
> CALL
PICO TOUCH
PARAMETER
• [PROGRAM]タブをクリックします。
• 保存したPICO
Toµch
コントローラーの 設 定 を実
行するアドレス行をダブルクリックし、［CALL PICO
TOUCH PARAMETER］を選択します。
2
xxxxxxxx
• [FILE NUMBER]フィールドに、システムで使用
するPICO
Toµch
のパラメーターが保存されてい
る*.picoファイル名を入力します。
注 記： [File Number]に入力するデータは、*.picoフ
ァイル名と完全に一致する必要があります。
• [OK]をクリックして保存します。
注 記： 同じプログラム内に複数のPico Touchパラ
メーター呼び出しコマンドを保存できます。新しい更
新コマンドに切り替わると、
Toµch
コントローラーの
画面も更新されます。 実行中のプログラムも、
Toµch
コントローラーの画面の更新も、プログラムの切り替
え時に遅延が発生する可能性があります。
DispenseMotionを使用したPICOのパラメーターの調整方法 （続き）
GVシリーズ 自動ディスペンシングシステム
96
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

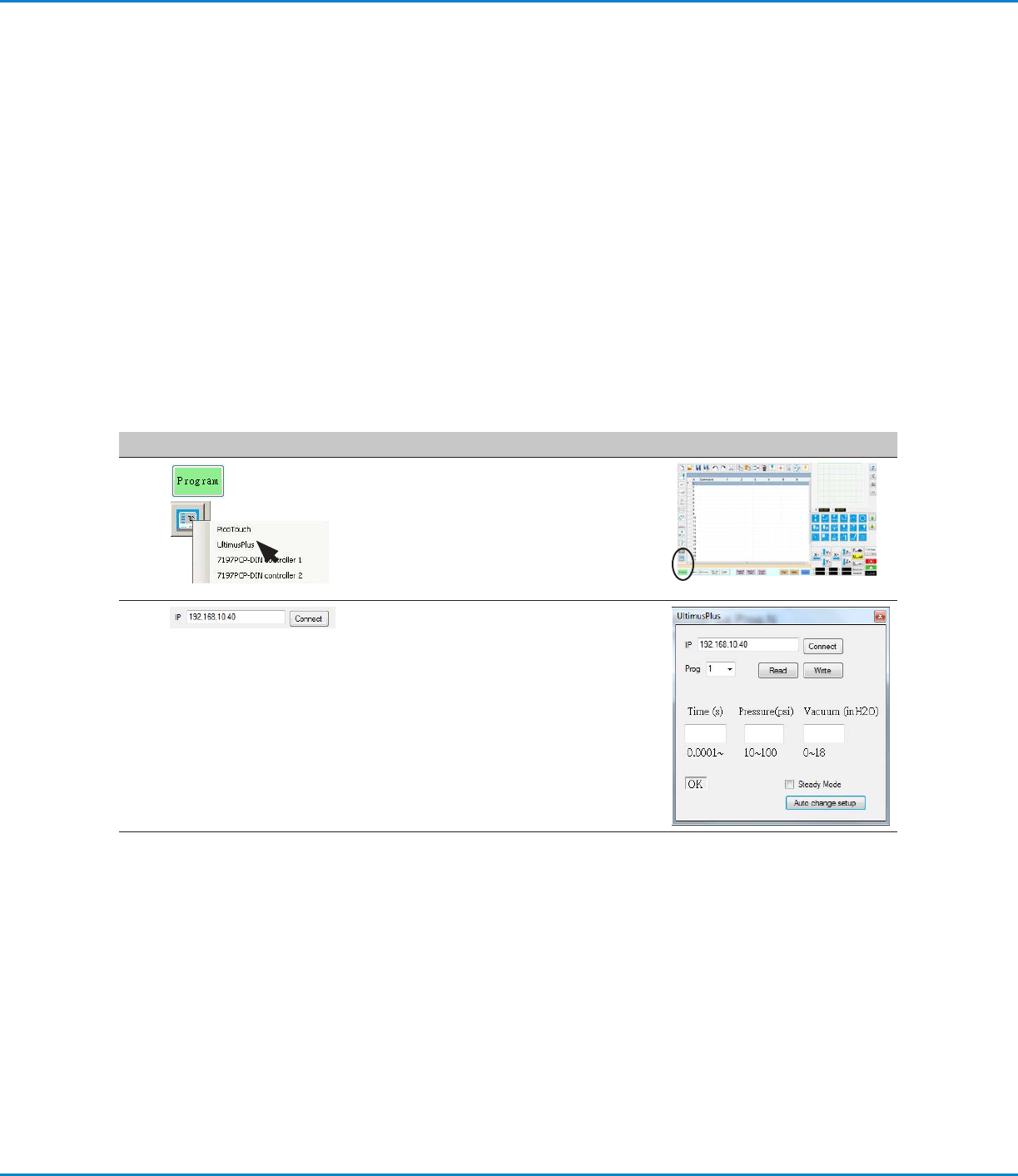

DispenseMotion を使用して UltimusPlus プログラムを切り替える方法
DispenseMotionソフトウェアを使用して、接続されたUltimusPlus液剤ディスペンサーのプログラムをリモートで切り替
え、必要に応じてプログラム設定を調整することができます。ディスペンサープログラムは、DispenseMotion ソフトウェアの
Pico Touch アイコンと UltimusPlus ウィンドウで設定します。UltimusPlus Prog. Setコマンドをディスペンスプログラム
に追加して、指定されたプログラムを実行します。
注 記：
• UltimusPlusディスペンサーとPICO
Toµch
コントローラーの両方をロボットに接続する場合は、
Toµch
コントローラーを
接続する前にUltimusPlusディスペンサーを接続し、UltimusPlusディスペンサーがロボットに正常に接続されていること
を確認してください。これにより、Pico Touchアイコンを右クリックして、
Toµch
コントローラーまたはUltimusPlusディス
ペンサーのいずれかを選 択できるようになります。
• UltimusPlus ディスペンサーを PC およびワイヤレスネットワークに接続する手順については、『UltimusPlus 操作マニュ
アル』の NX プロトコル付録を参照してください。
前提条件
NXプロトコルを使用するように設定されたUltimusPlusディスペンサーシステムが正しく設置され、自動塗布システムに
接 続されていること。
DispenseMotionソフトウェアでUltimusPlusプログラムをセットアップするには
# クリック 手順 参考画像
1
>
• ［PROGRAM］をクリックし、［PICO
TOUCH］アイコンを右クリックして
［ULTIMUSPLUS］を選択し、UltimusPlus
ウィンドウを開 きます。
2
• 接続されているUltimusPlus装置のIPアドレス
を入 力してください 。
• ［CONNECT］をクリックします。
次のページに続く
GVシリーズ 自動ディスペンシングシステム
97
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

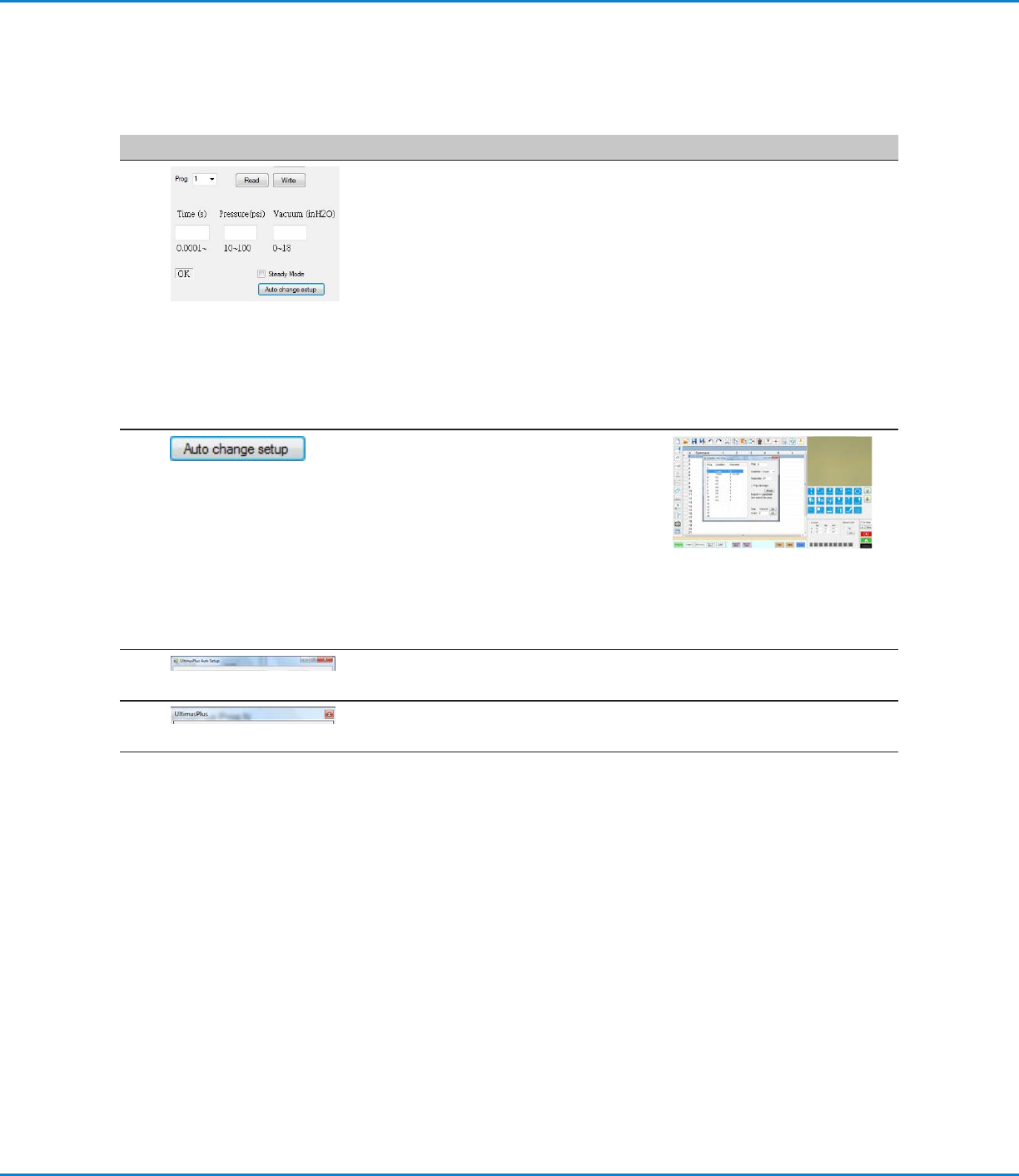

DispenseMotion を使用して UltimusPlus プログラムを切り替える方法
（続き）
DispenseMotionソフトウェアでUltimusPlusプログラムをセットアップするには（続き）
# クリック 手順 参考画像
3
• ［PROG］ドロップダウンメニューから、追加／調整したいプログラム番号を選択し
ます。
• 以 下 の い ず れ か を 行 っ てくだ さ い：
- UltimusPlusディスペンサーに現在保存されている「時間」、「圧力」、「真空」の設
定を使用するには、［READ］をクリックします。
- UltimusPlusウィンドウに「時間」、「圧力」、「真空」の設定を入力し、［WRITE］ を
クリックしてそれらの設定に変更します。
• （時間設定の代わりに）ロボットからのトリガー信号を使用したい場合は、
［STEADY MODE］チェックボックスを選択してください。
注 記：UltimusPlus ウィンドウの左下隅に、装置のステータスが表示されます。
• 追加/調整したいすべての UltimusPlusディスペンサープログラムについて、この手
順 を繰り返してください 。
4
• (オプション) プログラムのカウント値または
時間値に基づいて、もしくは入力信号に基づ
いて、装 置が自動 的にディスペンサープログラ
ムを切り替えるように設定するには、［AUTO
CHANGE SETUP］ をクリックします。
UltimusPlus自動セットアップウィンドウが開
きます。
• 「UltimusPlus 自動セットアップウィンドウに
設定を入力する方法」（98ページ）に進み、プロ
グラムを切り替えるための条件を入力してくだ
さい。［RETURN HERE］に戻って続行します。
5
• UltimusPlus 自動セットアップウィンドウを閉じます。
6
• UltimusPlusウィンドウを閉じます。
7
• 保存したUltimusPlusプログラムを使用するには、「UltimusPlus Prog. No.セット
/ UltimusPlus Prog. プログラムの自動コマンド」（99ページ)に進みます。
