GVシリーズ 自動ディスペンシングシステム
172
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
付録H：治具用プレートの高さのセットアップと使用
より正確なZ高さ値を得るために、システムは治具用プレート上の複数の場所の測定された高さに基づいて、プログラム内のZ
高さ値を自動的に調整することができます。この機能を使用するには、正確な治具用プレートの高さ測定をDispenseMotion
ソフトウェアでセットアップします。これは、システムセットアップタブのエキスパートコントロールメニューからアクセスできる
治具用プレートセットアップウィンドウを使用します。その後、治具用プレートコマンドをディスペンスプログラムに追加して、プ
ログラム内でZ高さ調整を実行します
注 記：この機能を使用するには、高さセンサーを取り付ける必要があります。
前提条件
高さセンサーが正しく取り付けられ、設定されています。高さセンサーの部品番号については、「高さセンサー」（107ペー
ジ）を参照してください。高さセンサーのセットアップについては、「付録G ： 高さセンサーのセットアップと使用」（168ペー
ジ ）を 参 照 し て く だ さ い 。

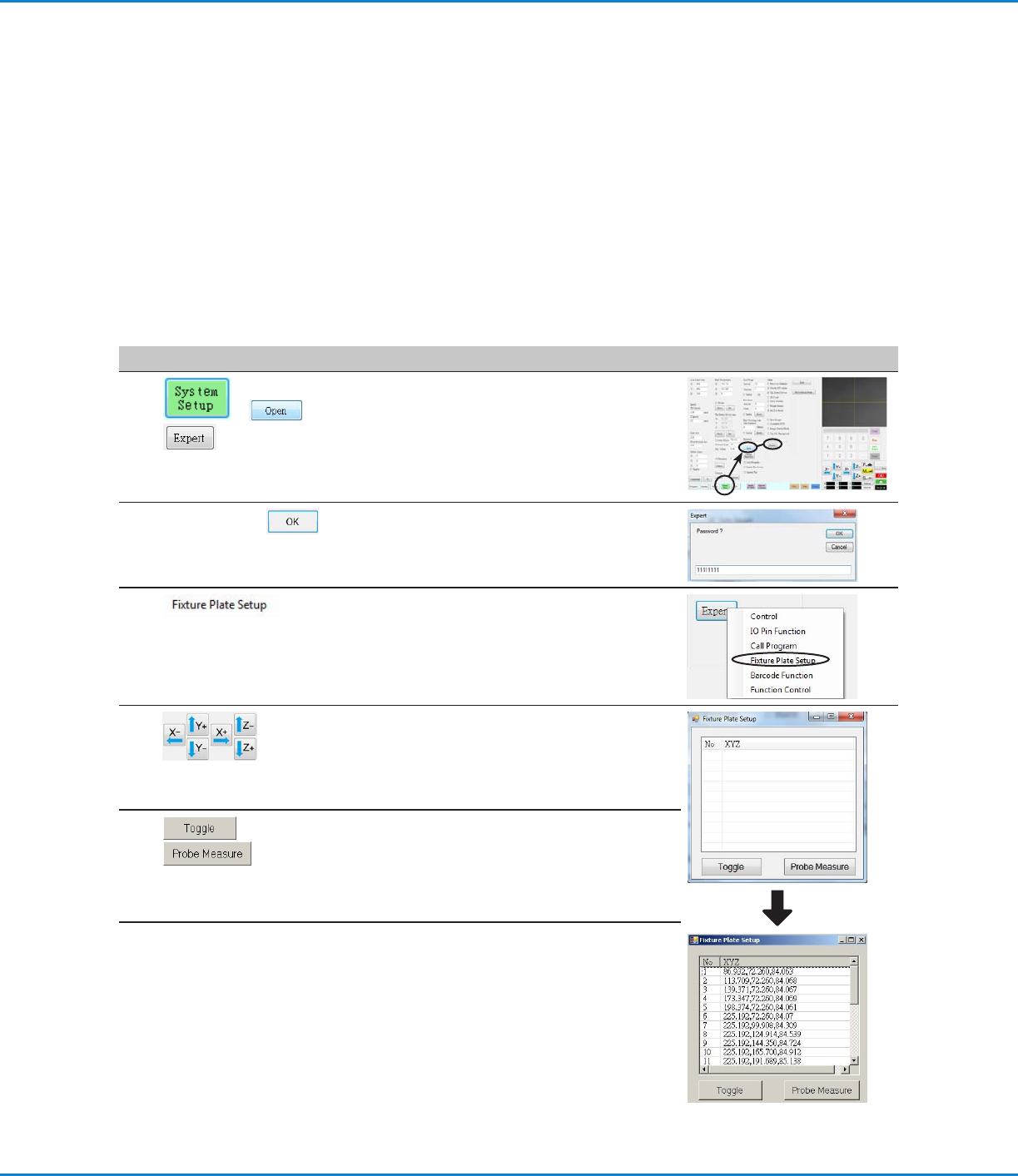

治具用プレートの高さの測定値を追加するには
# クリック 手順 参考画像
1
> >
• [SYSTEM SETUP] > [OPEN] > [EXPERT]の順
にクリックします。
2
11111111 >
• 「11111111」と入力し、[OK]をクリックします。
3
• ［FIXTURE PLATE SETUP］をクリックします。
4 治 具用プレートセットアップ ウィンドウが開きます。こ
のウィンドウを使用して、治具用プレートの高さ測定を
システムに 追 加してください 。
• 治具用プレート上の高さ測定を、追加したい場所に
カメラをジョグしてください。
5
>
• ［TOGGLE］ をクリックしてプローブをポイント直
上まで伸ばし、ジョグキーでポイントに近づけます。
• ［PROBE MEASURE］ をクリックします。
システムが測定を行い、表に追加し、プローブを引
っ込めます。
6
• 追加したい寸法をすべて測定するまで、ステップ4
〜 5を繰り返します。
注 記：測定回数が多いほど、精度が高くなります。ノ
ードソンEFDは、各象限で少なくとも1回は測定す
ることを 推 奨します。
• ウィンドウを閉じます。
この機能を使用するには、次の手順に進みます。
GVシリーズ 自動ディスペンシングシステム
173
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
付録H：治具用プレートの高さのセットアップと使用 （続き）
プログラムで治 具用プレートコマンドを使うには
# クリック 手順 参考画像
1
> FIXTURE
PLATE
• ［PROGRAM］ タブをクリックします。
• 最 初 の デ ィ ス ペ ン ス パ タ ー ン コ マ ン ド の 前 に 、ア ド
レス行をダブルクリックし、［FIXTURE PLATE］
を選 択します。
2
1 >
>
FIXTURE PLATE >
0 >
• 最初の治具用プレート コマンドを 1 (ON) に設
定してください 。
• ［OK］ をクリックしてください。
• 最 後 の ディスペ ンス パ タ ーンコ マンドの 後 に 、
アドレス行をダブルクリックして、［FIXTURE
PLATE］ を選択します。
• 最後のディスペンスパターンコマンドの後に、0
(OFF) に設定した治具用プレートコマンドを挿
入します。
• ［OK］ をクリックします。
GVシリーズ 自動ディスペンシングシステム
174
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
入出力を設定するには
前提条件
システムが適切に設定されている。「システムの設定とキャリブレーションを行う（必須）」（52ページ）を参照してください。
# クリック 手順 参考画像
1
• 信号配線を、GV操作ボックスのI/Oポート
に接 続します。
I/Oポートの位置については、
「GV操作ボックス」（17ページ）
を参 照してください 。
2
> >
• [System Setup] > [Open] > [Expert]
の 順 にクリックします。
3
11111111 >
• 「11111111」と入力し、[OK]をクリック
します。
4
• [IO PIN FUNCTION]をクリックします。
5
>
• 設定する入力または出力をクリックし、ド
ロップダウンメニューから設 定を選択し
ま す 。コ ン フ ィ ギ ュ レ ー シ ョ ン の 選 択 に つ
い て は 、「 入 力 コ ン フ ィ ギ ュ レ ー シ ョ ン 設
定」（175ページ）と「出力コンフィギュレ
ーション設定」（175ページ）を参照してく
ださい。
• [OK]をクリックします。
付録I：I/Oピン機能の設定
I/Oピン機能は、[System Setup]画面の[Expert]メニューから使用できる機能で、ユーザーはI/O Port（入出力ポート）の各
入出力端子に条件を割り当てることができます。割り当てた条件により、ロボットの動作が変化します。
