GVシリーズ自動ディスペンシングシステム

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

ナビゲーションとジョグウィンドウ

ナビゲーションおよびジョグウィンドウのアイコンを使用して、ノズルを移動します。ボタン1をクリックして、ジョグ速度の値を

変更できる別のビューのウィンドウに変更します。これらのウィンドウには実際の、時間/サイクルタイム、ディスペンス作動カ

ウンター、および座標値を表示するウィンドウも含まれています。

ビュー1

アイコン名アイコン機能

X+

X 軸を右方向にジョグ送りし

ます。

X-

X 軸を左方向にジョグ送りし

ます。

Y+

Y軸を後方にジョグします（

治具用プレートを前方に移動

させる）

Y-

Y軸を前方にジョグします（

治具用プレートを後方に移動

させる）

Z+

Z 軸を下方向にジョグ送りし

ます。

Z-

Z 軸を上方向にジョグ送りし

ます。

Fast

最も速い移動速度

Middle 中間の移動速度

Slow 最も遅い移動速度

Relative

塗布対象基材の座標と相対的

に原点を設定します。ボタン

の横に座標が表示されます。

両方のビュー

アイコン名アイコン機能

ジョグボ

タン切り

替え

ナビゲーション&ジョグウィン

ドウのビュー1 とビュー2 を切

り替えます。

Fix rotate

なし

Move

[Move to Position]ウィンドウ

を開きます。このウィンドウで

は、ノズルを特定の座標に移動

できます。詳細については、「

ノズルを特定の場所に移動する

方法」（38ページ）を参照して

ください。

Stop

（停止）

ロボットを停止します。

Home

（ホーム）

ロボットをホーム位置（0,0,0）

に送ります。

時計/スト

ップウォ

ッチ

(ボックスをクリックして表示を

切り替えます) DispenseMotion

コントローラーのオペレーティ

ングシステムで選択されたタイ

ムゾーンの時刻を表示するか、

プログラムの実行時間を計るス

トップウォッチとして機能しま

す。

ストップウォッチに切り替える

と、時刻は0:0:0にリセットされ

ます。 [Run]を選択すると、ス

トップウォッチはカウントを開

始し、プログラムが終了すると

カウントを停止します。

ナビゲーション&ジョグウィンドウのビュー1

GVシリーズ自動ディスペンシングシステム

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

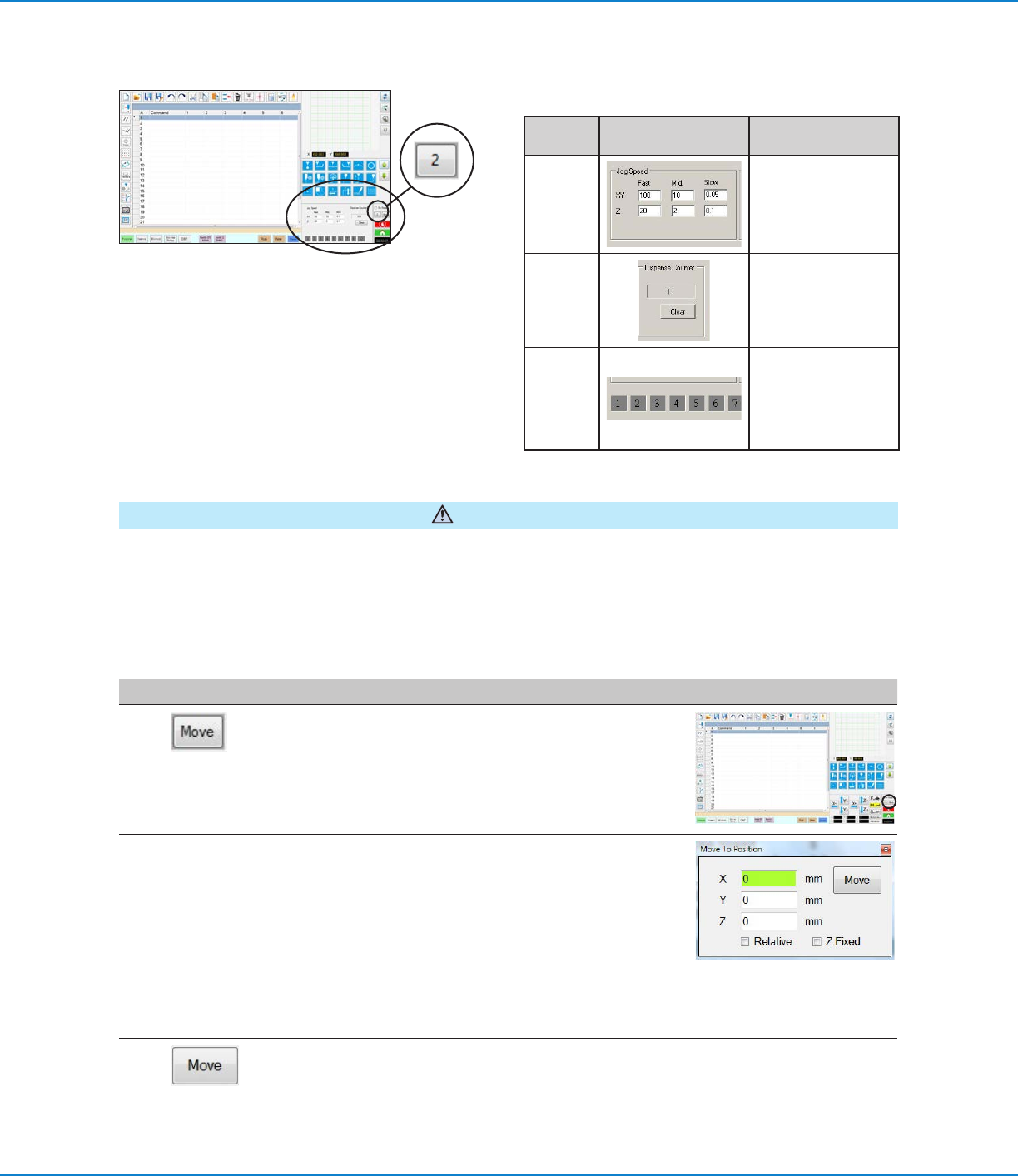

ビュー2

フィー

ルド

画面領域機能

Jog

Speed

キーボードで値を入力

することで、ジョグ速

度の設定を変更でき

ます。

Dispense

Counter

吐出動作の回数を表示

します。カウンターを

ゼロ（0）にリセット

するには、[CLEAR]を

クリックします。

Output

Trigger

出力番号をクリックす

ることで、接続されて

いる出力をトリガーで

きます。赤は出力が

［ON］であることを

示します。

ナビゲーション&ジョグウィンドウ（続き）

ナビゲーション&ジョグウィンドウのビュー2

注意

機器の破損のリスク。ノズルを特定の場所に移動するときは、特にZ軸の場合、軸の制限([System Setup] > [Axis Limits]

で指定)を超えないようにしてください。これを行うと、ロボットが破損したり、ノズルが基板と衝突したりする可能性がありま

す。

ノズルを特定の場所に移動する方法

ジョグウィンドウの[Move]ボタンを使用すると、ノズルを特定の座標セットに移動できます。

# クリック手順参考画像

• ジョグウィンドウで、[MOVE]をクリックします。

[Move to Position]ウィンドウが開きます。

2 • 目標とする座標を入力します。必要に応じて、次

のチェックボックスを選択または選択解除しま

す。

- Relative: 選択すると、ノズルは現在の位置を

基準にして、入力された座標に移動します。選

択解除すると、ノズルはホーム位置(0, 0, 0)に

基づいて、入力された座標に移動します。

- Z Fixed: 選択すると、Z軸がロックアウトさ

れ、X座標とY座標のみを入力できるようにな

ります。

3 • [MOVE]をクリックします。

ノズルが、指定された位置に移動します。

• ウィンドウを閉じます。

GVシリーズ自動ディスペンシングシステム

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

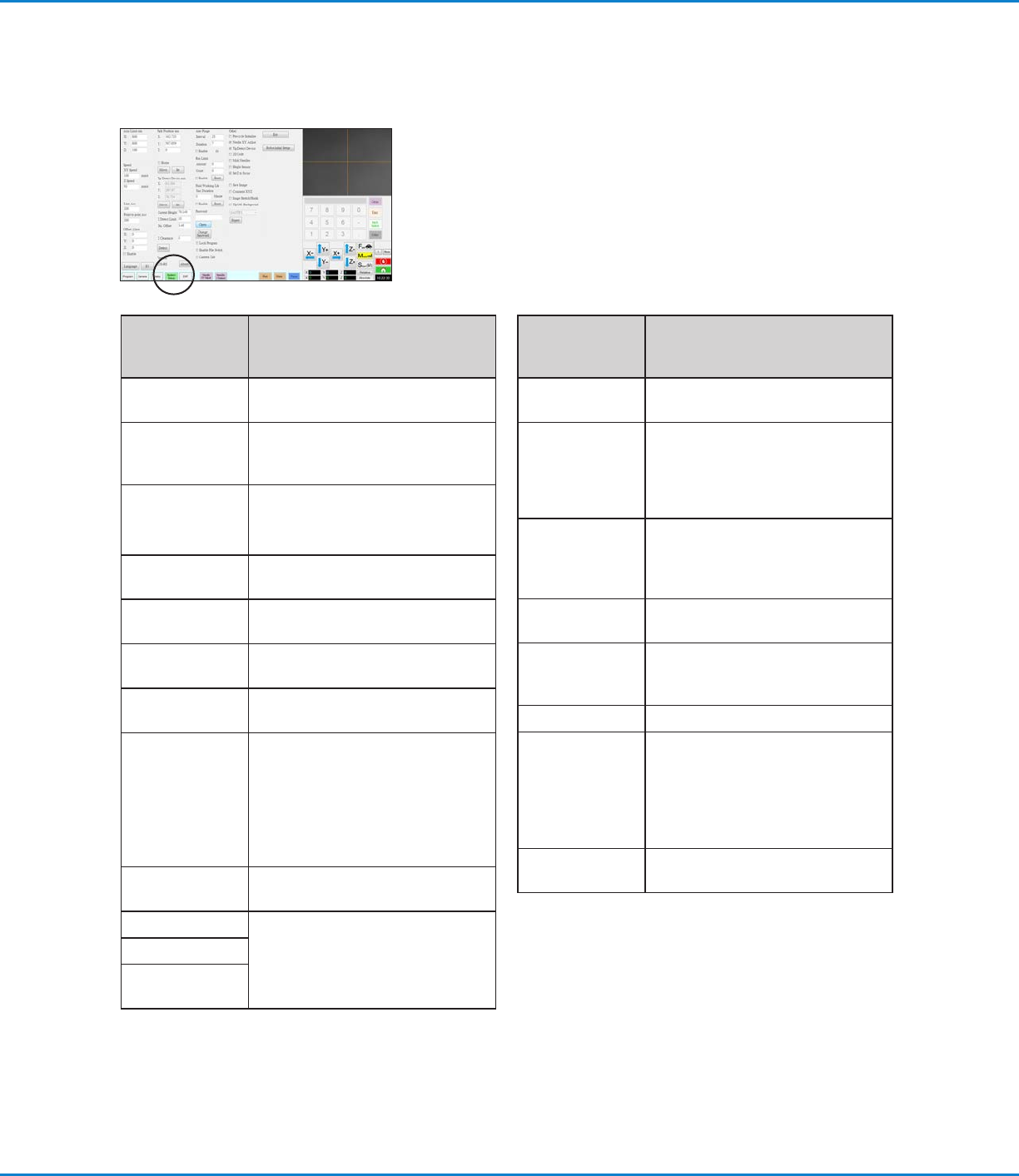

[System Setup]画面

[System Setup]画面を表示するには、[System Setup]タブをクリックします。この画面には各システム設定のフィールドが

あります。また、この画面から[Robot Initial Setup]ウィザードにアクセスできます。各フィールドの詳細については、本書の

該当するセクション（下表に記載）を参照してください。

[System

Setup]

画面の各領域

能

Axis Limit 「システムパラメーターを設定する」

（44ページ）を参照してください。

Speed (Point

to point

speed)

「システムパラメーターを設定する」

（44ページ）を参照してください。

Line Acc

Point to point

Acc

「システムパラメーターを設定する」

（44ページ）を参照してください。

O󰮏set Alarm 「システムパラメーターを設定する」

（44ページ）を参照してください。

Language 「システムパラメーターを設定する」

（44ページ）を参照してください。

IO 「入力/出力を設定する」（64ペー

ジ）を参照してください。

Park Position 「システムパラメーターを設定する」

（44ページ）を参照してください。

Tip Detect

Device

[Robot Initial Setup]ウィザードを

使用せずに、ノズル - ワーク間のオフ

セットを手動でキャリブレーションす

る必要がある場合のみ使用します。「

付録B：ウィザードを使用しない場合

の設定手順」（147ページ）を参照し

てください。

Version ソフトウェアの現在のバージョンを

表示します。

Auto Purge 「自動パージ、プログラムサイクルの

制限、および液剤の使用可能時間の

設定方法」（91ページ）を参照してく

ださい。

Run Limit

Fluid Working

Life

[System

Setup]

画面の各領域

能

Password 「パスワード保護を設定する」

（51ページ）を参照してください。

Lock Program

Enable File

Switch

Camera Tab

「プログラムのロック/ロック解除方

法」（71ページ）を参照してください。

Other さまざまなシステムレベルの設定を

有効または無効にできます。詳細に

ついては、「Other」（46ページ）を参

照してください。

[Model]ドロップ

ダウンメニュー

ロボットの機種を指定します。

Expert 上級ユーザー専用です。「エキスパー

ト設定を表示する」（48ページ）を参

照ください。

Exit ソフトウェアを閉じます。

Robot Initial

Setup

システムの設定とキャリブレーショ

ンを行うウィザードを開きます。シス

テムの設定手順については、「システ

ムの設定とキャリブレーションを行

う（必須）」（52ページ）を参照してく

ださい。

Light

（ある場合）

「システムパラメーターの設定」（44

ページ）を参照してください。
