技術データ

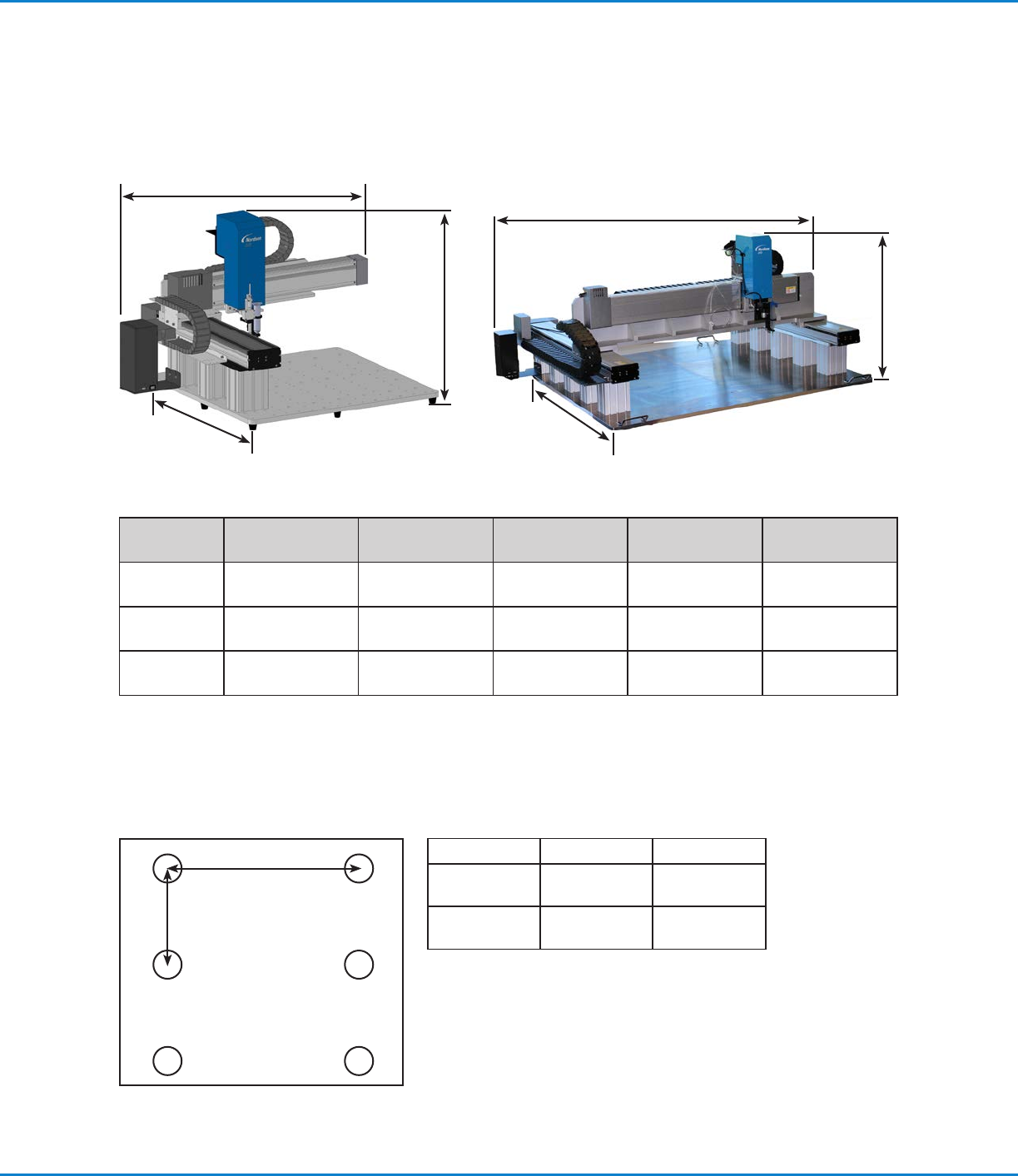

ロ ボット寸 法
寸法
G4V
100 mm 支柱
G4V
150 mm 支柱
G4V
250 mm 支柱
G8V
100 mm 支柱
G8V
150 mm 支柱
A（幅）
937 mm
(37 インチ）
937 mm
(37 インチ）
937 mm
(37 インチ）
1,581 mm
(62 インチ）
1,581 mm
(62 インチ）
B（高さ）
561 mm
(22 インチ）
611 mm
(24 インチ）
711 mm
(28 インチ）
650 mm
(26 インチ）
700 mm
(28 インチ）
C（奥行）
760 mm
(30 インチ）
760 mm
(30 インチ）
760 mm
(30 インチ）
1,190 mm
(47 インチ）
1,190 mm
(47 インチ）
注 記：これらの寸法には、DispenseMotionコントローラー、治具用プレート、ポストが含まれます。
ロボット脚部取り付け穴テンプレート
ロボット脚部の取り付け穴を開ける際に、以下の寸法を参考にしてください。
6 x M5タップ穴
寸法 G4V G8V
A
（中心間寸法）
709 mm
(28 インチ)
n/a
B
（中心間寸法）
326 mm
(13 インチ)
n/a
G4V
A
G8V
B
C
B
A
B
C
A
GVシリーズ 自動ディスペンシングシステム
111
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

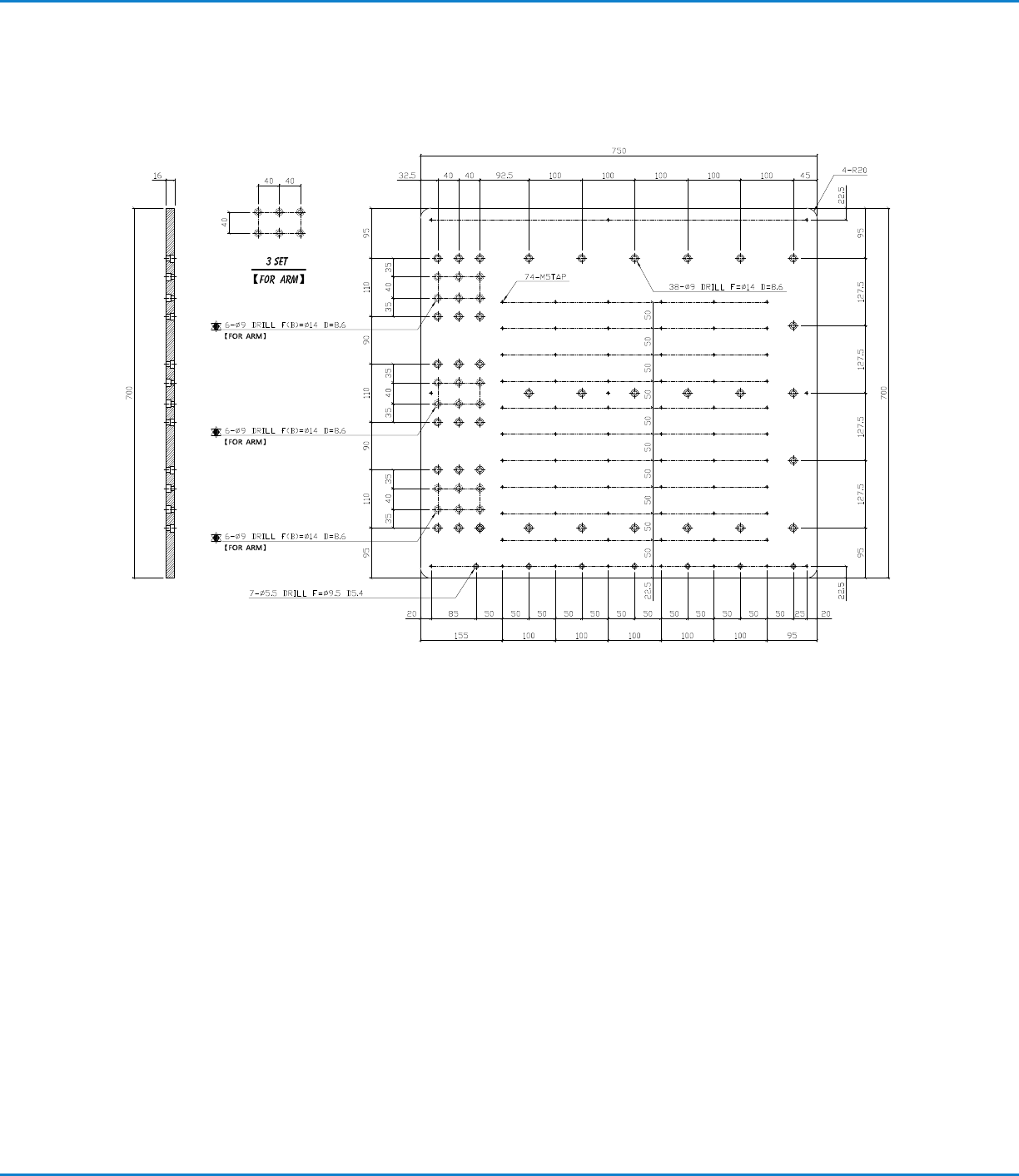

G4V 治具用プレート
注 記： 寸法はミリメートル。
治具用プレートの寸法
GVシリーズ 自動ディスペンシングシステム
112
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

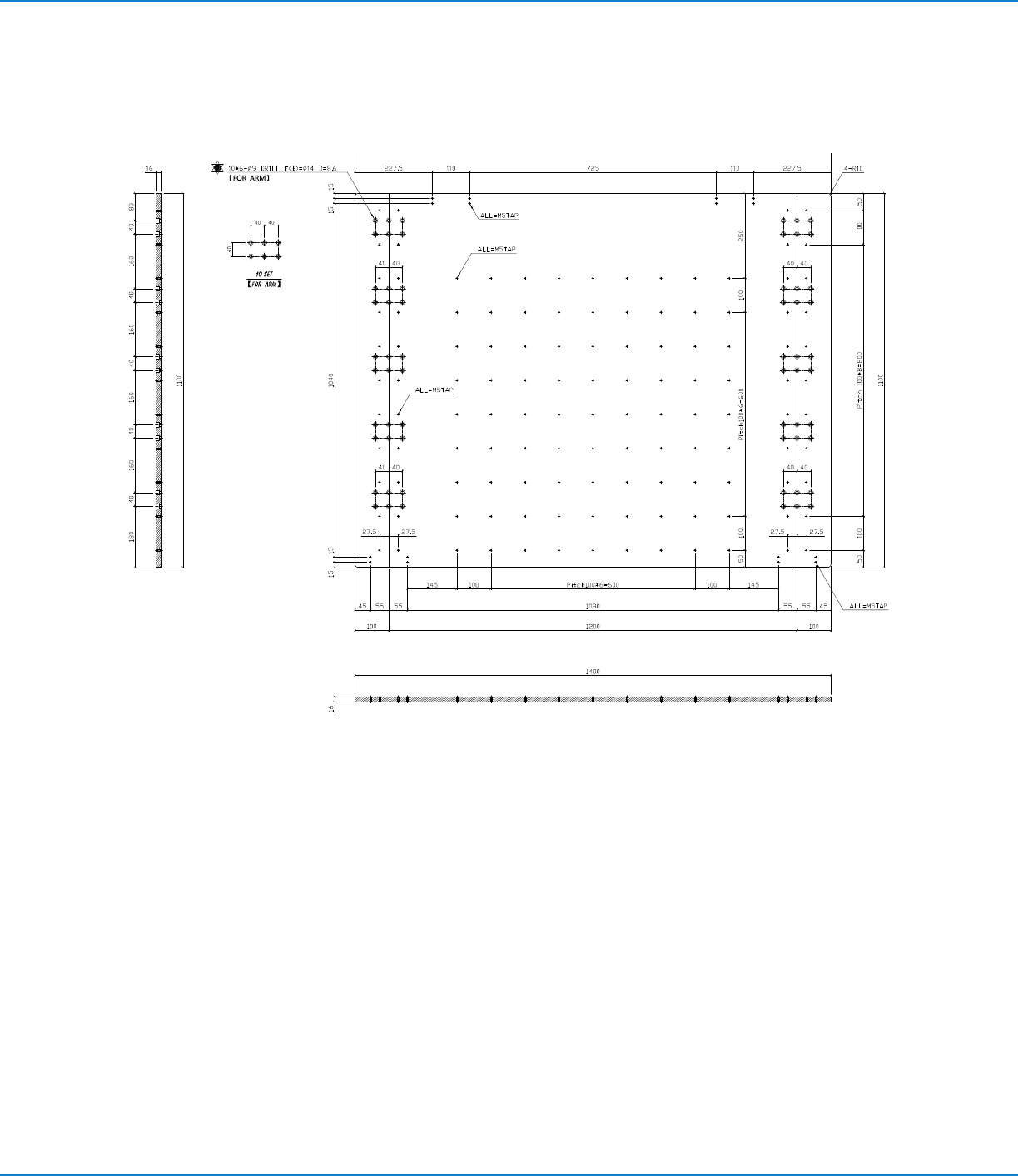

G8V 治具用プレート
注 記： 寸法はミリメートル。
治具用プレートの寸法（続き）
