GVシリーズ 自動ディスペンシングシステム
127
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
Fill Area（領域塗りつぶし）
クリック 機能
[Fill Start]および[Fill End]と組み合わせて、指定された[Width]および[Band]パラメーターを使用して、定義さ
れた領域に特定の方法で塗布します。 各Fill Areaタイプの例については、この表の下にある説明を参照してくだ
さい。 Fill Areaコマンドの正しい順序は、(1) フィルエリア、(2) フィルスタート、(3) フィルエンド または (1)
フィルエリア、(2) ラインスタート、(3) ラインエンド
注記： Fill Startの代わりにLine Startを使用でき、Fill Endの代わりにLine Endを使用できます。
パラメータ 説明（後述の図を参照）
Type（それぞれの例
については後述）
1. Rectangle (S path)(四角形（S字経路）)
2. Circle (outer to inner) ((円) （外→内）
3. Rectangle (outer to inner) (四角形（外→内）)
4. Rectangle Band (四角形 - 帯状)
5. Circle Band (円 - 帯状)
6. Rectangle (inner to outer) (四角形（内→外）)
7. Circle (inner to outer) ((円（内→外）)
Width 塗布されるビードの中心からその隣でらせん状に描かれるビードまでの距離
（単位はmm）。
Band 完了した塗布の幅（単位はmm）（片方の端からもう片方の端まで）。

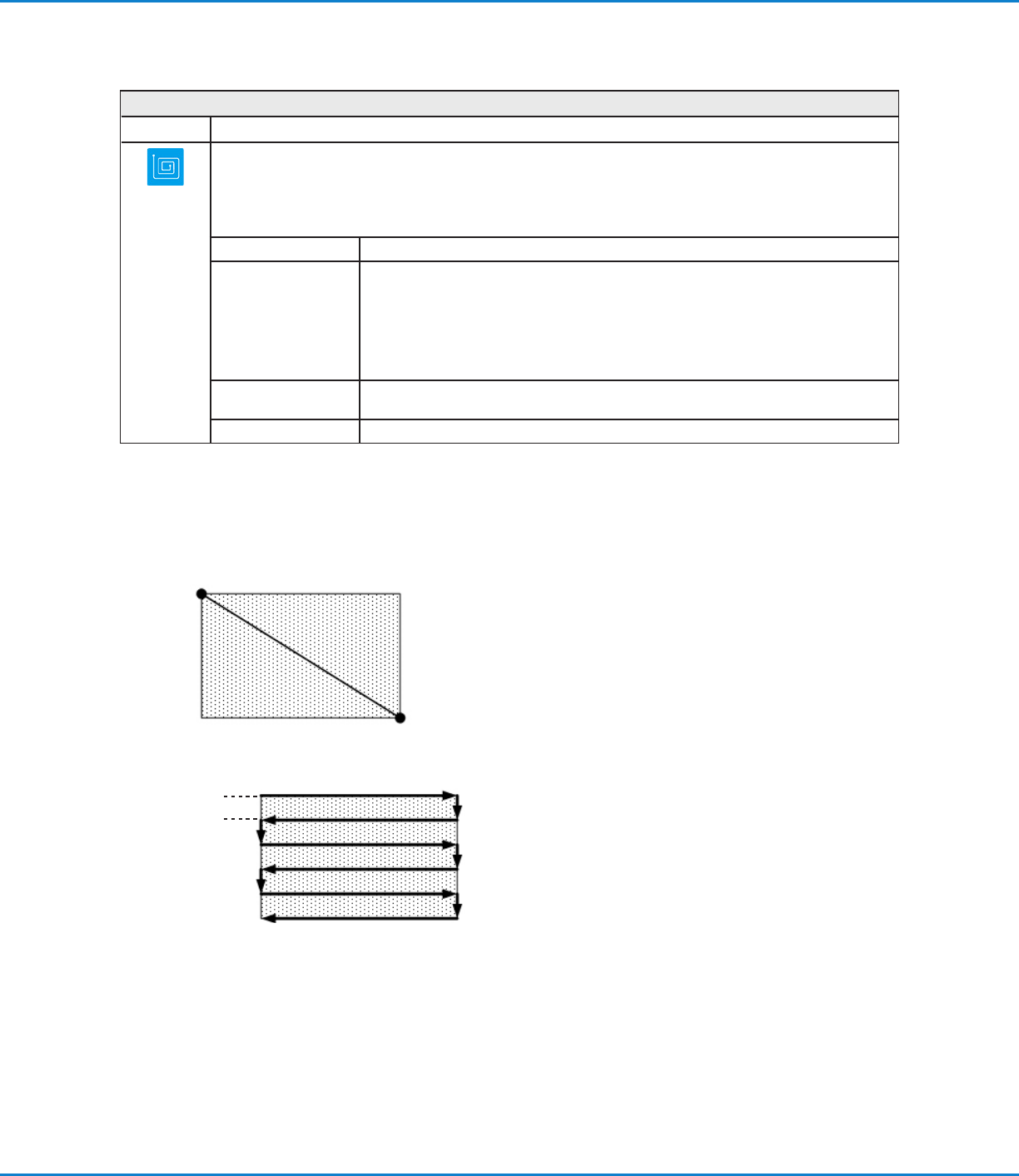

Fill Area: 1. 四角形（S字経路）
このコマンドは、指定されたBand幅でX軸に沿ってノズルを往復させ、X軸を1回通過するたびに、指定されたWidth分、Y軸を移
動して、S字型の軌道を描きながら、定義されたエリアに塗布します。Fill Area Rectangleコマンドの入力後、塗布するエリアの
左上隅でLine Startポイントを入力し、同じエリアの右下隅でLine Endポイントを入力します。
Line Start
Line End
Fill Area
例： Widthを5 mmに指定した場合のノズルの軌道：
Width = 5 mm
付録A：コマンド機能リファレンス（続き）
GVシリーズ 自動ディスペンシングシステム
128
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

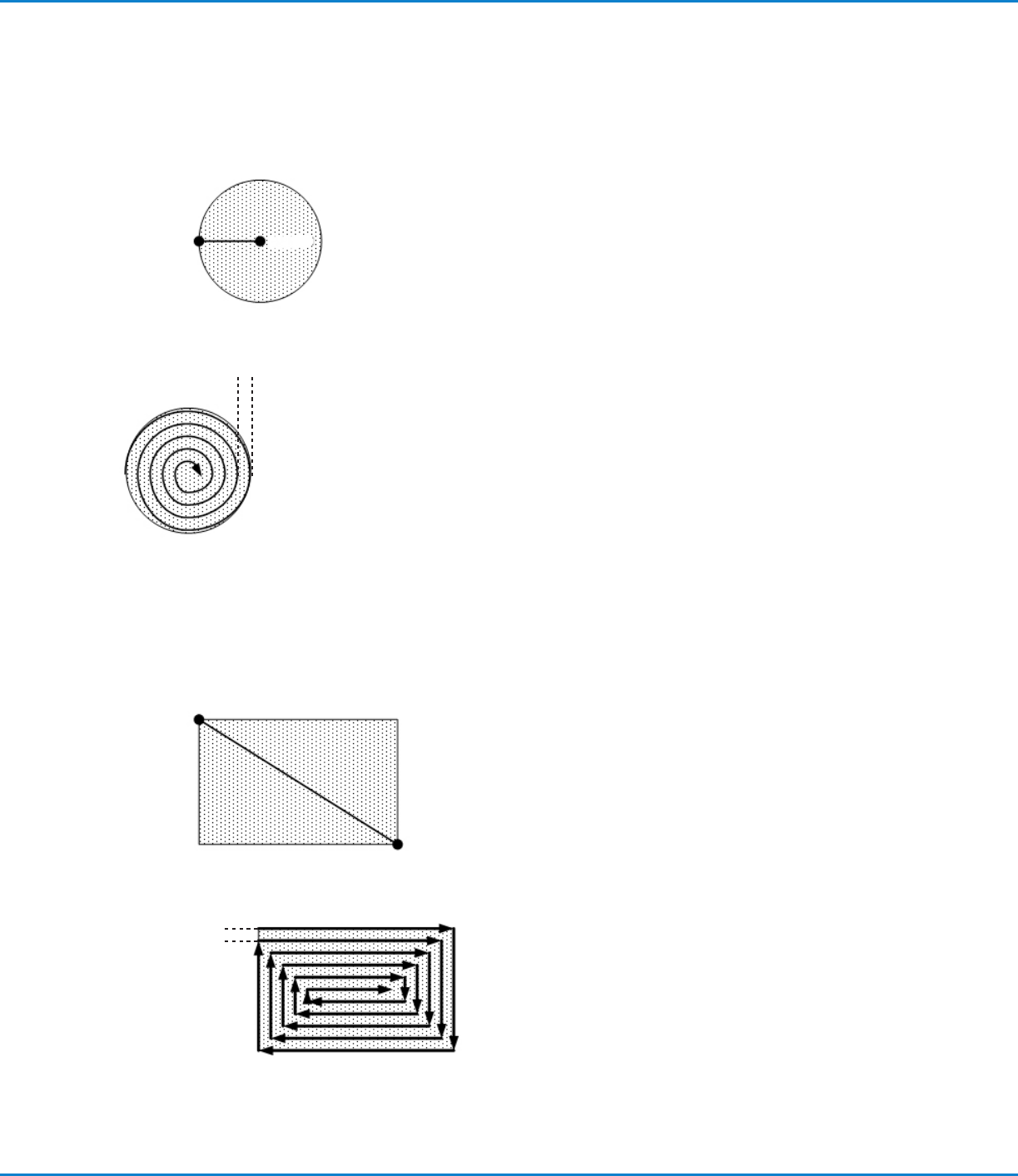

Fill Area: 2. 円 （外→内）
このコマンドは、円の外側から中心に向かうらせん状の軌道に沿ってノズルを移動し、定義されたエリアに塗布します。Fill Area
Circleコマンドの入力後、塗布する円の外周上のポイントにノズルを移動し、その位置をLine Startポイントとして入力します。
次に、ノズルを円の中心へ直接移動し、その位置をLine Endポイントとして入力します。
Line End
Line Start
Fill Area
例：Widthを5 mmに指定した場合のノズルの軌道：
Width = 5 mm
Fill Area: 3. 四角形（外→内）
このコマンドは、矩形の外側から中心に向かって、矩形の中にあるらせん状の軌道に沿ってノズルを移動し、定義されたエリアに
塗布します。Fill Area Rectangleコマンドの入力後、塗布するエリアの左上隅でLine Startポイントを入力し、同じエリアの右下
隅でLine Endポイントを入力します。
Line Start
Line End
Fill Area
例：Widthを5 mmに指定した場合のノズルの軌道：
Width = 5 mm
付録A：コマンド機能リファレンス（続き）
GVシリーズ 自動ディスペンシングシステム
129
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

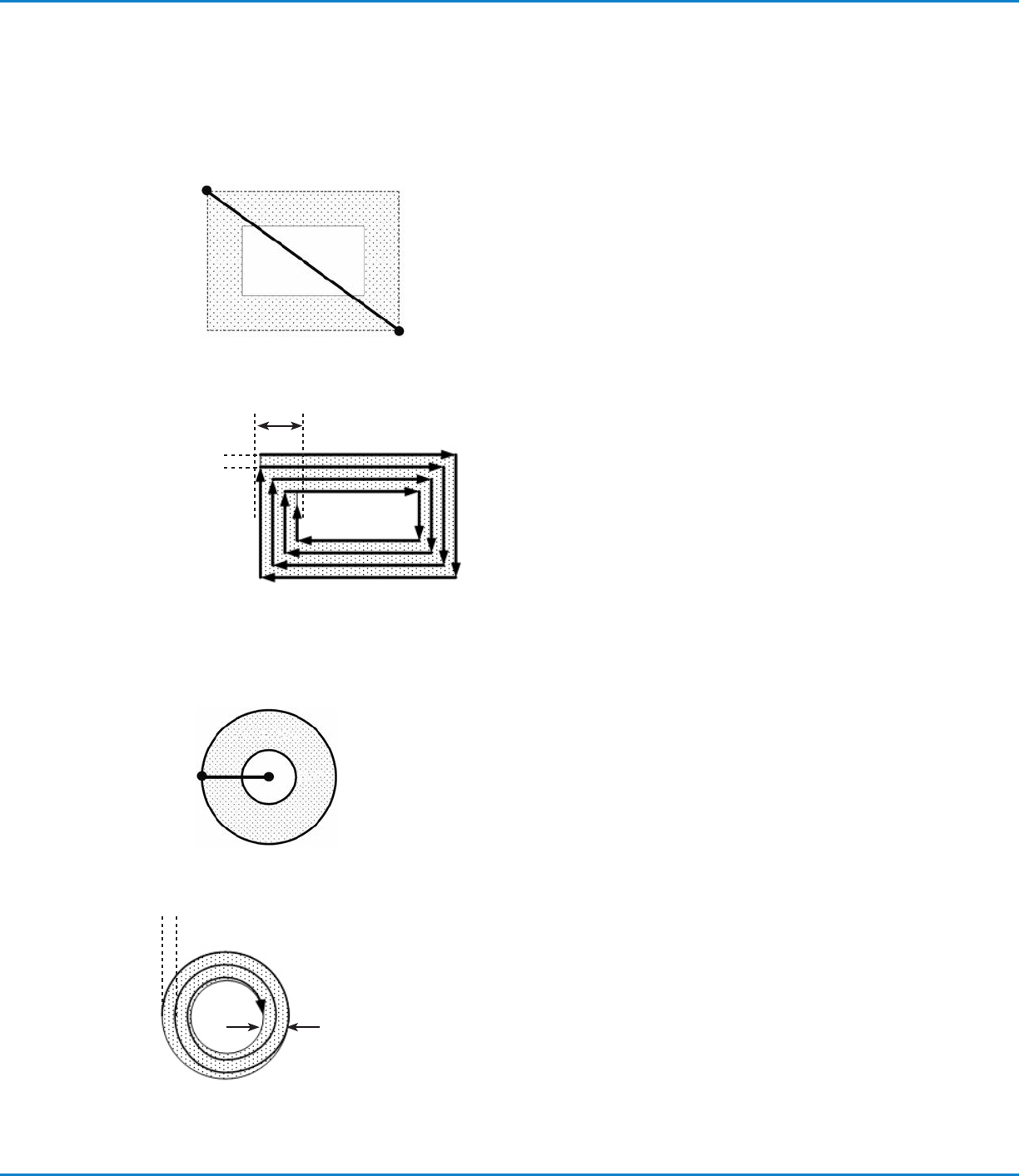

Fill Area: 4. 四角形 - 帯状
このコマンドは、矩形の外側から中心に向かって、矩形の中にあるらせん状の軌道に沿ってノズルを移動し、矩形の帯状のエリア
に塗布します。Fill Area Rectangle Bandコマンドの入力後、塗布するエリアの左上隅でLine Startポイントを入力し、同じエリ
アの右下隅でLine Endポイントを入力します。
Line Start
Line End
例：Widthを5 mm、Bandを15 ㎜に指定した場合のノズルの軌道：
Band = 15 mm
Width = 5 mm
Fill Area: 5. 円 - 帯状
このコマンドは、円の外側から中心に向かうらせん状の軌道に沿ってノズルを移動し、円の輪郭が指定された幅になるように塗布
します。Fill Area Circle Bandコマンドの入力後、塗布する円の外周上のポイントにノズルを移動し、その位置をLine Startポイ
ントとして入力します。次に、ノズルを円の中心へ直接移動し、その位置をLine Endポイントとして入力します。
Line End
Line Start
Fill Area
例：Widthを5 mm、Bandを10 ㎜に指定した場合のノズルの軌道：
Band = 10 mm
Width = 5 mm
付録A：コマンド機能リファレンス（続き）
