[Camera Properties]ウィンドウ
[Camera]タブで、[Lens]をクリックして[Camera Properties]ウィンドウを開きます。 このウィンドウは、カメラの画質を調
整して、最も鮮明かつ有用な画像を実現するための設定を提供します。
[Camera Properties]ウィンドウの
セクション
機能
Brightness
カメラ画像の黒レベルを調整します。
Gain 特定の露出でのカメラ画像の見かけの明るさと光感度を変更します。
Shutter カメラに入る光のレベルを調整します。
Red カメラ画像の赤レベルを変更します。
Blue カメラ画像の青レベルを変更します。
Gray image カメラの画像を白黒モードに変更します。
Save Setting
表示された［Lens setting］を* .ccdファイル（CCDパラメーターファイル）とし
て保存します。 各* .ccdファイルには、独自の［Lens setting］を設定できます。
新しいマーク画像が作成されると、現在の［Lens setting］が使用されます。
Load Setting
保存した* .ccdファイルから［Lens setting］の読み込みができます。 設定が読
み込まれたら、［SAVE］をクリックして現在の設定にします。
Auto
存在する光の量に応じて、最適な設定を生成しようとします。 示されたプロパティ
([Exposure]、[Gain]、または[Shutter])の横にあるチェックボックスをオンにする
と、そのプロパティがロックされ、スライダーを使用して編集できなくなります。
ただし、これらの設定は、ロックされているかどうかに関係なく、[AUTO]ボタンを
クリックすると調整できます。
これらのパラメーター値は、スライダー
を動かすことで増減します。
GVシリーズ 自動ディスペンシングシステム
42
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
[Template Match]ウィンドウと[Area]ウィンドウ
マークが[Mark Library]に保存されたら、マーク画像のセルを右クリックし、[PROPERTY]を選択して[Template Match]
ウィンドウを開くことができます。[Template Match]ウィンドウから、さらに[Area]ウィンドウを開くことができます。このウィ
ンドウでは、カメラによるマークの評価方法を微調整できます。
[Template Match] > [Area]ウィ
ンドウの各 部
機能
Origin
開いたマーク画像を表示します。
Gray
元画像で選択したポイントのグレーレベルを表示します。あるポイントを選択す
ると、そのポイントのグレーレベルが値に反映されます。この値を把握すること
で、最適な Gray Low 値と Gray High 値を容易に特定できます。
Gray Low
グレー低許容値を調整します。値が低くなるほど、画像内の白色の許容範囲が広
くなります。値が高くなるほど、画像内の白色の許容範囲が狭くなります。
注 記： 通常、Gray Low 値は Gray High 値よりも低い値になります。
範囲：0–255
Gray High
グレー高許容値を調整します。値が低くなるほど、画像内の白色の許容範囲が狭
くなります。値が高くなるほど、画像内の白色の許容範囲が広くなります。
注 記： 通常、Gray High 値は Gray Low 値よりも高い値になります。
範囲：0–255
Dilation
膨張（Dilation）計算後の画像を表示します。
[Dilation rst]
カウンター
[Dilation rst]にチェックを入れると、[Dilation rst]チェックボックスの上の
カウンターで画像のズームを制御できます。[Dilation rst]のチェックを外すと、
同カウンターで画像内のグレー以外の領域をどの程度無視するかを制御できま
す。
範囲：0–20
[Dilation rst]
チェックボックス
膨張（Dilation）計算および収縮（Erosion）計算を実行する順序を設定しま
す。[Dilation rst]チェックボックスがオンの場合は、最初に膨張計算が実
行されます。チェックボックスがオフの場合は、最初に収縮計算が実行されま
す。[Dilation rst]のチェックを外すと、[Dilation]ラベルと[Erosion]ラベルの
位 置が 入れ替わります。
Erosion
[Erosion]の上の画像は、画像から白色がどの程度フィルタリングされたかを示
します。
Tolerance
他のマーク画像と選択画像との類似性をどの程度許容するかを設定します。これ
により、類似するマークを除去できます。
GVシリーズ 自動ディスペンシングシステム
43
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

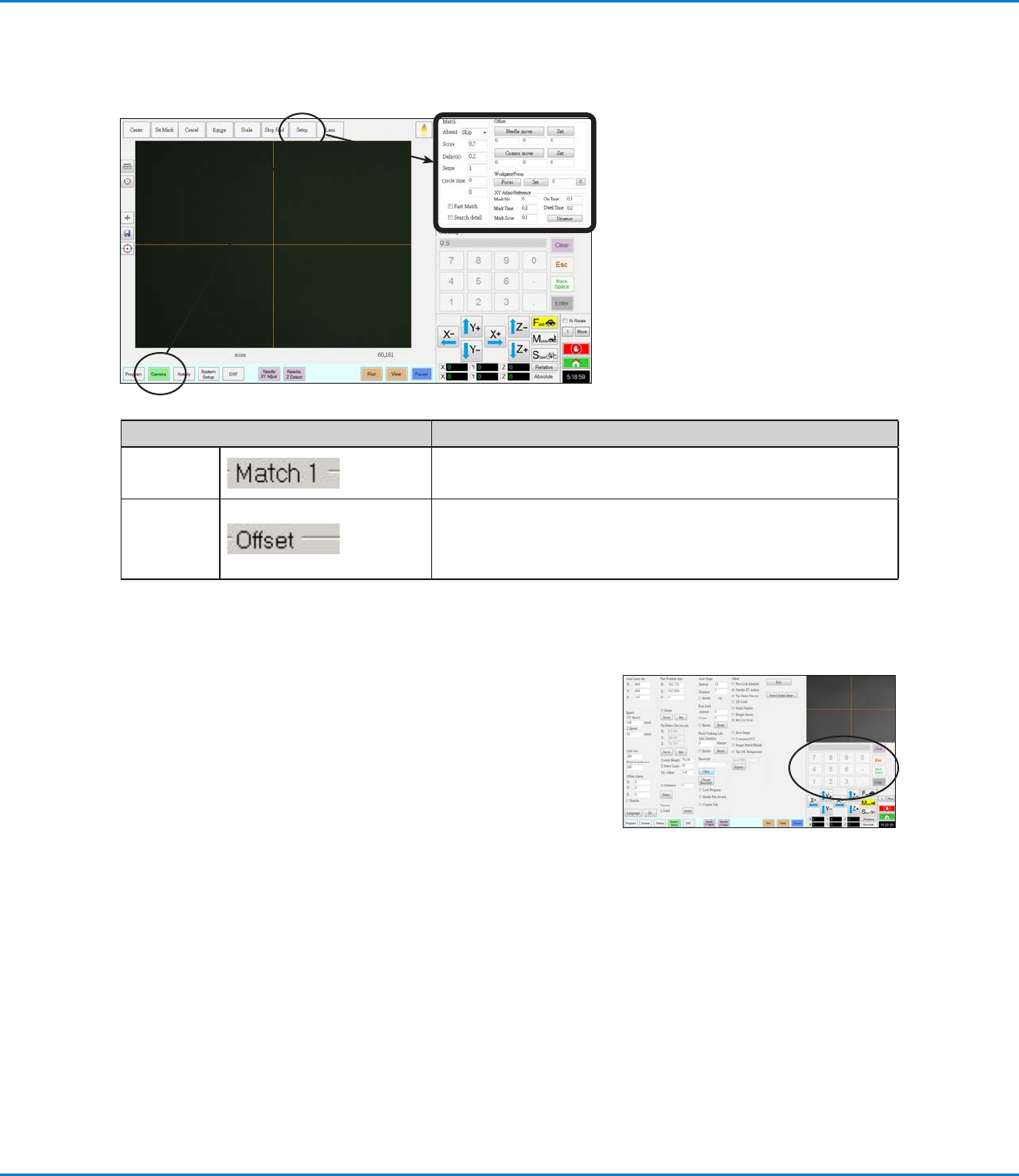

[Camera Setup]画面
[Camera] > [Setup]タブをクリックすると、カメラ設定フィールドが表示されます。カメラが実際に映しているものは
［Primary View］画面に表示され、各カメラ設定フィールドは［Secondary View］画面に表示されます。
[Camera]画面の設定ウィンドウの各部 機能
Match
カメラによるマークの探索方法に関係する設定です。「マークの検出方法
を設定する（任意）」（65ページ）を参照してください。
O󰮏set
[Robot Initial Setup]ウィザードを使用せずに、ノズルカメラ間のオフ
セットを手動でキャリブレーションする必要がある場合のみ使用します。
「付録B：ウィザードを使用しない場合の設定手順」（147ページ）を参
照してください 。
キ ー パッド
データ入力フィールドがあるときには、数値キーパッド（テンキー）が表示さ
れます。キーボードの数字キーを使用する代わりに、キーパッドをマウスでク
リックして、数値を入力することができます。数字の入力方法に関係なく、シス
テムで入力を受け入れるには、(キーパッドまたはキーボードの) Enterキー
を使 用してください 。
