GVシリーズ自動ディスペンシングシステム

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

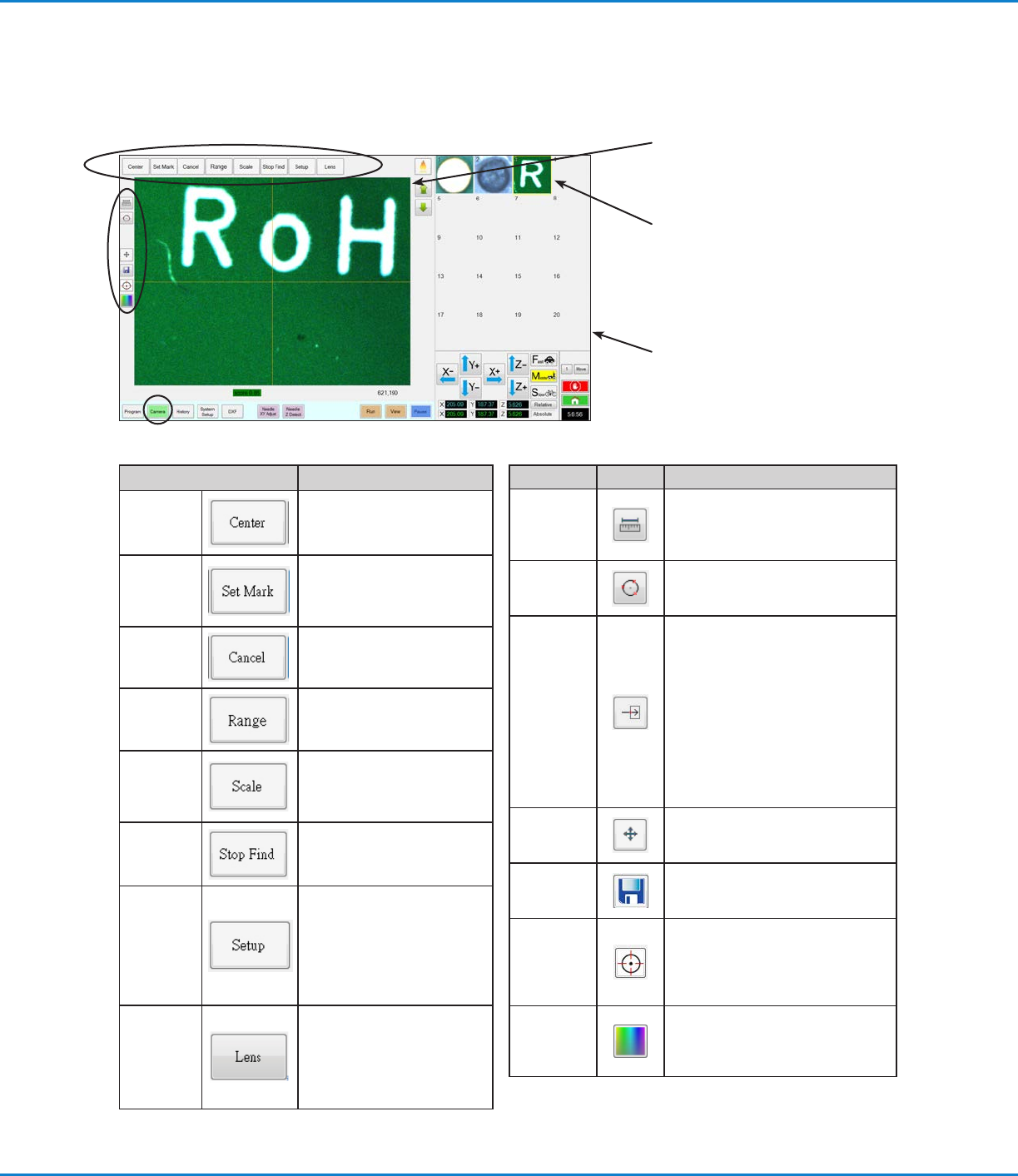

[Camera]画面、タブバー、およびアイコン

[Camera]タブをクリックすると、[Camera]画面が表示されます。［Primary View］画面にはカメラが実際に映しているもの

が表示され、［Secondary View］画面にはマークライブラリが表示されます。[Camera]画面の上部にあるタブは、カメラの

設定とマークの作成に使用します。

[Camera]画面のタブ機能

Center

カメラの焦点を対象物の中心

に移動します。

Set Mark

マークを設定します。「マー

クについて」（28ページ）と

「マークの作成方法」（77ペ

ージ）を参照してください。

Cancel

最後に行ったカメラ関連の操

作を取り消します。

Range

システムがマークを探索する

範囲を設定します。

Scale

カメラ視野のスケールに合わ

せて画面のスケールを変更

します。（セットアップ時

のみ）

Stop Find

マークの検出を停止します。

Setup

[Camera Setup]ウィンドウ

を開きます。このウィンドウ

では、カメラ関連の重要な

設定フィールドを使用でき

ます。「[Camera Setup]画

面」（43ページ）を参照して

ください。

Lens

[Camera Properties]ウィ

ンドウを開きます。詳細

については、「[Camera

Properties]ウィンドウ」

（41ページ）を参照してく

ださい。

アイコン名アイコン機能

Measure

Length

2つのポイントの間の距離を測定し

ます。「ワーク上の経路または円の

測定方法」（72ページ）を参照して

ください。

Measure

Circle

Diameter

円の直径を測定します。「ワーク上

の経路または円の測定方法」（72ペ

ージ）を参照してください。

Arrow

オプションのOptiSure

™

アドオンソ

フトウェアを使用して、塗布量を確

認するための高度な機能にアクセス

します。このアイコンは、OptiSure

アドオンのロックが解除されている

場合にのみ有効になります。

OptiSureキットのパーツ番号につい

ては、「OptiSureソフトウェア」

（108ページ）を参照してくださ

い。操作手順については、OptiSure

のマニュアルを参照してください。

Touch

Move

切り替えると、クリックしたポイン

トにカメラを移動し、表示画面の中

心に焦点を移動します。

Save

表示されているカメラ画像をビット

マップ（*.bmp）ファイルとして保

存します。

CCD Focus

ロボットの初期設定(ステップ5また

は6)で設定された、または([O󰮏set]

の) [Camera Setup]ウィンドウで

定義されたフォーカス位置にZ軸を

自動的に移動します。

Color

Select

カメラの十字線（センタークロスラ

イン）と基準円の色を設定します。

第4角度はRVシリーズシステムにの

み適用されます。

[Camera] タブを選択すると、

［Primary View］画面にカメラが実際に映

しているものが表示されます。

[Camera]タブを選択すると、［Secondary

View］画面にマークライブラリが表示され

ます。

任意の画像を右クリックし、 [PROPERTY]

を選択して[Template Match]ウィンドウ

を開きます。このウィンドウの詳細につい

ては、「[Template Match]ウィンドウと

[Area]ウィンドウ」（42ページ）を参照して

ください。

GVシリーズ自動ディスペンシングシステム

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

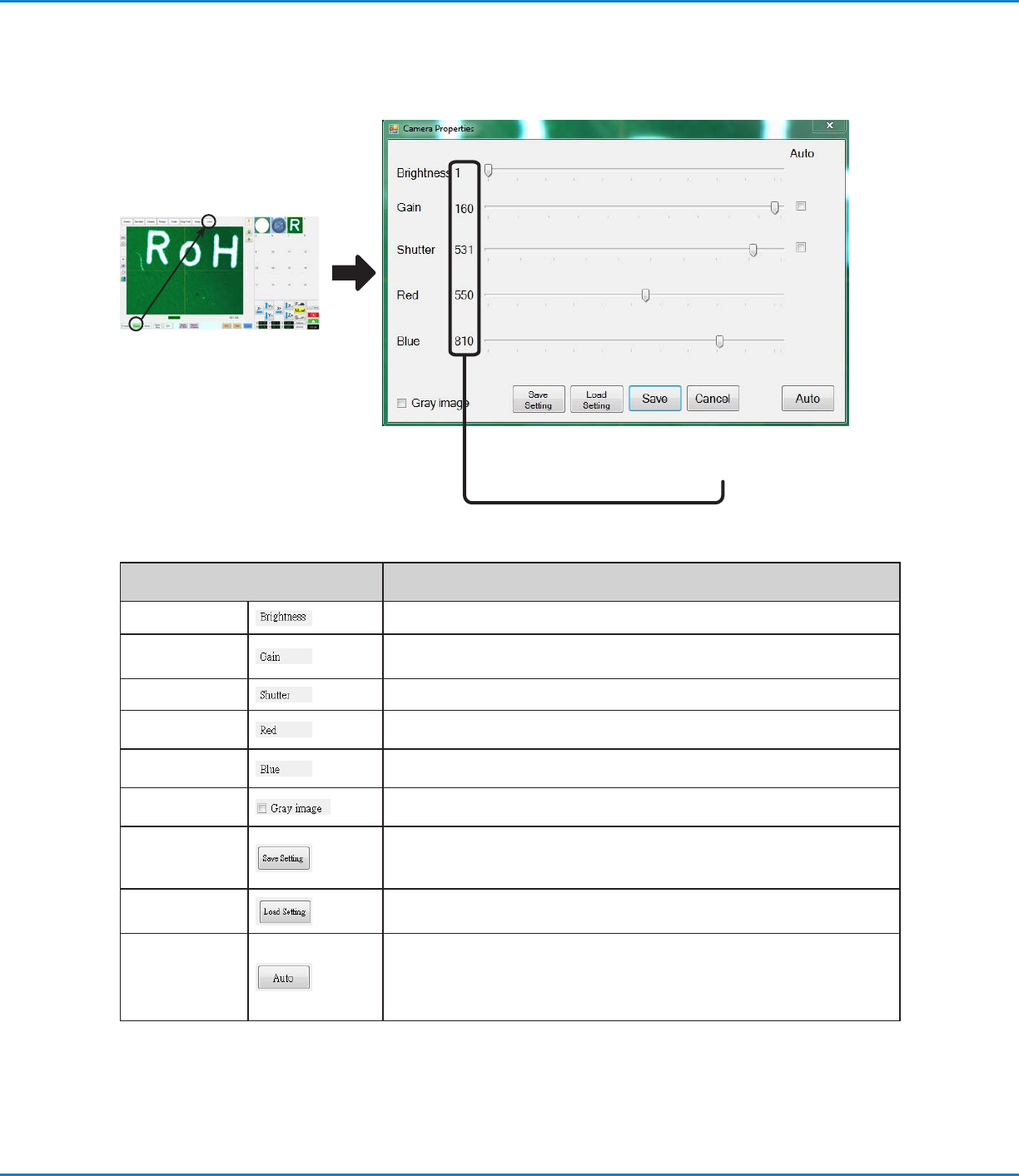

[Camera Properties]ウィンドウ

[Camera]タブで、[Lens]をクリックして[Camera Properties]ウィンドウを開きます。このウィンドウは、カメラの画質を調

整して、最も鮮明かつ有用な画像を実現するための設定を提供します。

[Camera Properties]ウィンドウの

セクション

機能

Brightness

カメラ画像の黒レベルを調整します。

Gain 特定の露出でのカメラ画像の見かけの明るさと光感度を変更します。

Shutter カメラに入る光のレベルを調整します。

Red カメラ画像の赤レベルを変更します。

Blue カメラ画像の青レベルを変更します。

Gray image カメラの画像を白黒モードに変更します。

Save Setting

表示された［Lens setting］を* .ccdファイル（CCDパラメーターファイル）とし

て保存します。各* .ccdファイルには、独自の［Lens setting］を設定できます。

新しいマーク画像が作成されると、現在の［Lens setting］が使用されます。

Load Setting

保存した* .ccdファイルから［Lens setting］の読み込みができます。設定が読

み込まれたら、［SAVE］をクリックして現在の設定にします。

Auto

存在する光の量に応じて、最適な設定を生成しようとします。示されたプロパティ

([Exposure]、[Gain]、または[Shutter])の横にあるチェックボックスをオンにする

と、そのプロパティがロックされ、スライダーを使用して編集できなくなります。

ただし、これらの設定は、ロックされているかどうかに関係なく、[AUTO]ボタンを

クリックすると調整できます。

これらのパラメーター値は、スライダー

を動かすことで増減します。

GVシリーズ自動ディスペンシングシステム

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

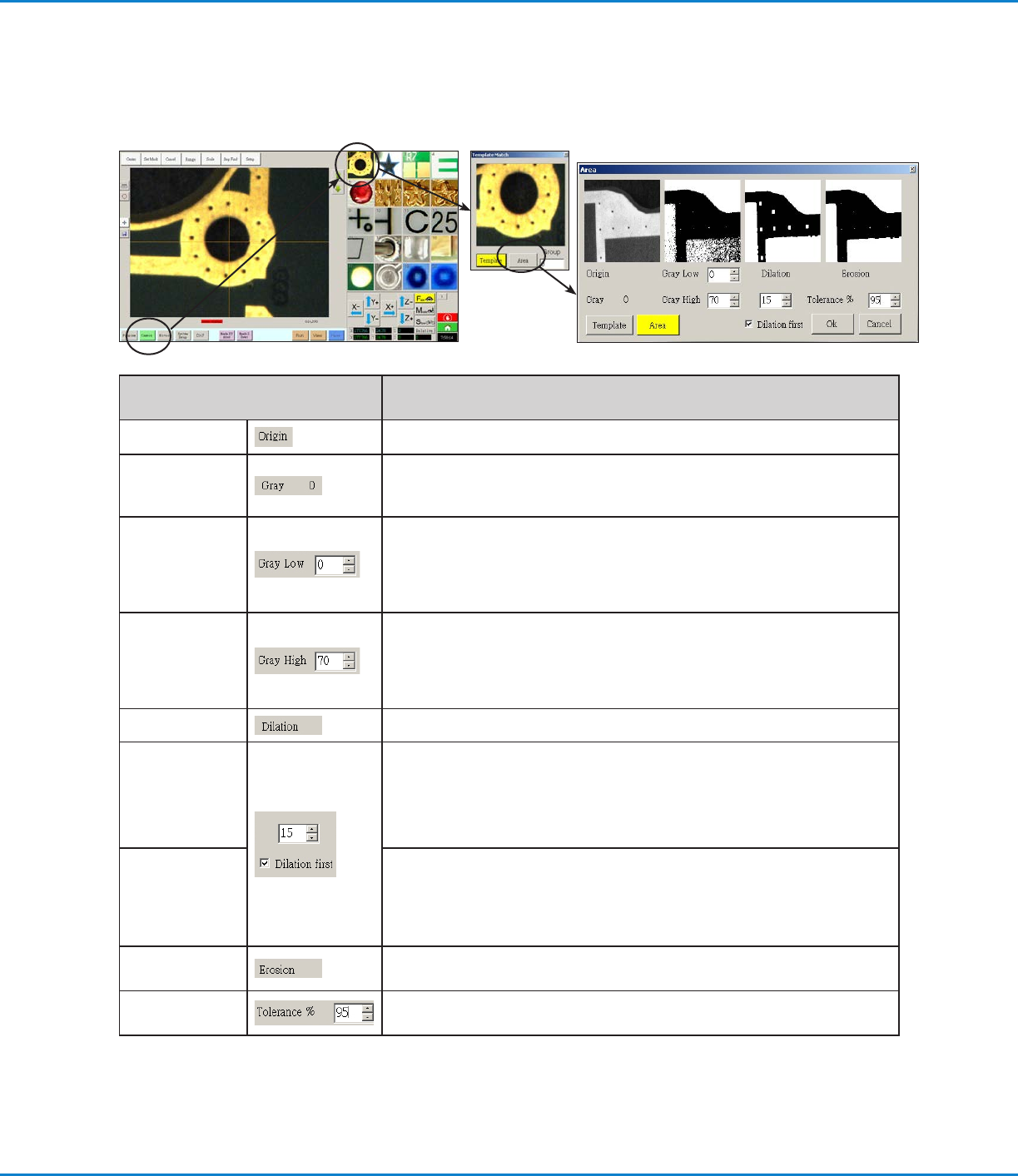

[Template Match]ウィンドウと[Area]ウィンドウ

マークが[Mark Library]に保存されたら、マーク画像のセルを右クリックし、[PROPERTY]を選択して[Template Match]

ウィンドウを開くことができます。[Template Match]ウィンドウから、さらに[Area]ウィンドウを開くことができます。このウィ

ンドウでは、カメラによるマークの評価方法を微調整できます。

[Template Match] > [Area]ウィ

ンドウの各部

機能

Origin

開いたマーク画像を表示します。

Gray

元画像で選択したポイントのグレーレベルを表示します。あるポイントを選択す

ると、そのポイントのグレーレベルが値に反映されます。この値を把握すること

で、最適な Gray Low 値と Gray High 値を容易に特定できます。

Gray Low

グレー低許容値を調整します。値が低くなるほど、画像内の白色の許容範囲が広

くなります。値が高くなるほど、画像内の白色の許容範囲が狭くなります。

注記：通常、Gray Low 値は Gray High 値よりも低い値になります。

範囲：0–255

Gray High

グレー高許容値を調整します。値が低くなるほど、画像内の白色の許容範囲が狭

くなります。値が高くなるほど、画像内の白色の許容範囲が広くなります。

注記：通常、Gray High 値は Gray Low 値よりも高い値になります。

範囲：0–255

Dilation

膨張（Dilation）計算後の画像を表示します。

[Dilation rst]

カウンター

[Dilation rst]にチェックを入れると、[Dilation rst]チェックボックスの上の

カウンターで画像のズームを制御できます。[Dilation rst]のチェックを外すと、

同カウンターで画像内のグレー以外の領域をどの程度無視するかを制御できま

す。

範囲：0–20

[Dilation rst]

チェックボックス

膨張（Dilation）計算および収縮（Erosion）計算を実行する順序を設定しま

す。[Dilation rst]チェックボックスがオンの場合は、最初に膨張計算が実

行されます。チェックボックスがオフの場合は、最初に収縮計算が実行されま

す。[Dilation rst]のチェックを外すと、[Dilation]ラベルと[Erosion]ラベルの

位置が入れ替わります。

Erosion

[Erosion]の上の画像は、画像から白色がどの程度フィルタリングされたかを示

します。

Tolerance

他のマーク画像と選択画像との類似性をどの程度許容するかを設定します。これ

により、類似するマークを除去できます。
