GVシリーズ 自動ディスペンシングシステム
105
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
オフセットを 更 新 する
数時間にわたってプログラムを繰り返し実行した後は、[Needle Z Detect]（システムがノズル検知器を搭載してい
る場合）または[Needle XY Adjust]（システムがノズル検知器を搭載していない場合）をクリックします。これによ
り、システムを更新し、長時間の操作で生じた微小な変化を補正できます。
[Needle XY Adjust]を選択した場合のシステムの応答の詳細については、「Needle Z DetectまたはNeedle XY
Adjustへのシステムの応答」（62ページ）を参照してください。
システムを終了する
1. [System Setup] > [Exit]の順にクリックして、DispenseMotionソ
フトウェアを閉じます。ファイルを保存するかどうかを確認するメッセ
ージが表示された場合は、[Yes]または[No]を選択します。
2. 以下のコンポーネントの電源を切ります。
• DispenseMotionコントローラー
• モニター
• GV操作ボックス
3. 特別なシャットダウン手順については、塗布システムの取扱説明書を
参 照してください 。
運転 （続き）
GVシリーズ 自動ディスペンシングシステム
106
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
アクセサリー
保護筐体
ノードソンEFDの保護筐体は、当社のオートディスペンスシステムの製品ラインと完全に一体化されて
います。これらのCE適合筐体は、外部塗布コントロール、セーフティライトカーテン、内部電気制御ボッ
クスおよび配線路を備えているため、より短時間で安全に設定でき、欧州機械指令2006/42/ECにも
適 合しています。
Part # Description Compatible Robot Models
7362739 大型保護筐体
G4V
7362767 大型保護筐体(ヨーロッパ)
7363719
保 護 カ バ ー 用 ケ ー ブ ル：
a. モニター用電源ケーブル、
5m（16.4ft）
b. VGAモニター用ケーブル、
5m（16.4ft）
c. ロボット I/Oポート用Yケーブル、
25 - ピン
a
b
c
構成済み出力ケーブル
品目 部品番号 品名
7360551 ディスペンサーとロボットを接続する標準ケーブル
7360554
2 台までのディスペンサーまたはコントローラーをロボットに接続可能な電
圧始動デュアルケーブル
7360558
最大2つのPICO
Toµch
コントローラーをロボットに接 続できるデュアルコネ
クターケーブル
7362373
Liquidyn V200 コントローラーをロボットに接続するシングルコネクター
ケーブル
部品番号
部品番号 品名
7363644 ロボット、G4V、400 x 400 x 100 mm、100 mm 支柱
7363645 ロボット、G4V、400 x 400 x 100 mm、150 mm 支柱
7363646 ロボット、G4V、400 x 400 x 100 mm、250 mm 支柱
部品番号 品名
7363647 ロボット、G8V、800 x 800 x 100 mm、100 mm 支柱
7363648 ロボット、G8V、800 x 800 x 100 mm、150 mm 支柱
GVシリーズ 自動ディスペンシングシステム
107
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

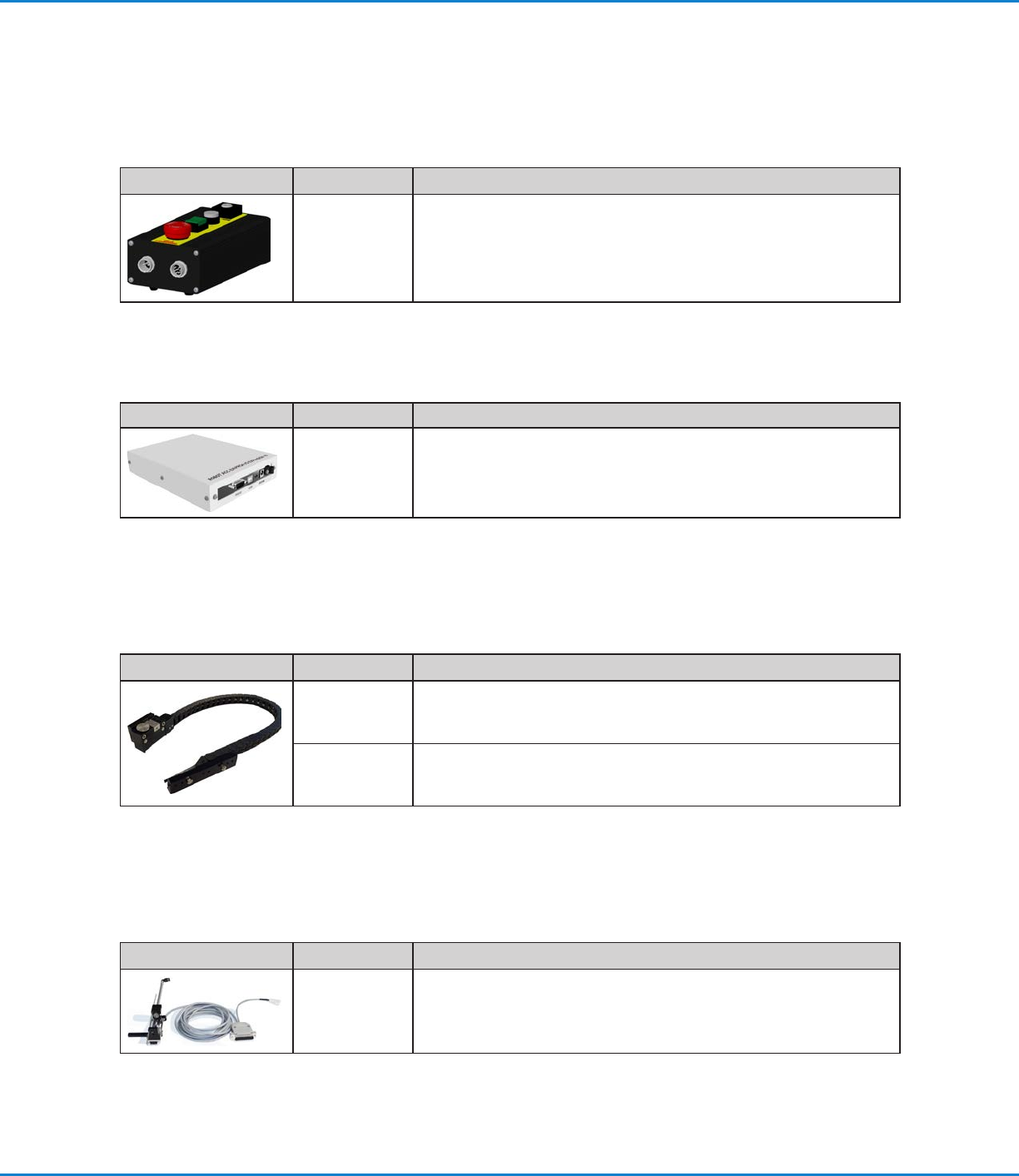

ア ク セ サ リ ー（ 続 き ）
スタート/ストップボックス
スタート/ストップボックスアクセサリーを使用すれば、始動ボタンや非常停止ボタンなどの遠隔機能の入出力接続を簡単に
行えます。回路図については、「入出力接続例」（116ページ）を参照してください。
品目 部品番号 品名
7360865 スタート/ストップアクセサリーボックス、EC仕様
I/O 拡張キット
このキットはロボットのI/O接続数を、8入力/8出力から、16入力/16出力に拡張します。
項目 部品番号 説明
7360866 ロボットアクセサリー、I/O拡張、16入力/16出力
ノズル検知器
オプションのノズル検知器があると、[Needle Z Detect]をクリックしてXYオフセットとZ高さの両方を自動的に更新できま
す。[Needle Z Detect]ボタンは、お使いのシステムがノズル検知器を搭載している場合のみ表示されます。ノズル検知器の
設定については、「（ノズル検知器を搭載したGVシステムのみ）ノズル検知器を設定する」（149ページ）を参照してください。
品目 部品番号 品名
7363925 ノズル検知器アクセサリーキット、G4V
7363976 ノズル検知器アクセサリーキット、G8V
高さセンサー
オプションの高さセンサーを使用すると、元のZ高さプログラム値からのワークごとのばらつきを検出できます。Z高さが変わる
と、システムは新しいZ高さ値を検知し、それに従ってプログラムも調整されます。 詳細については、1付録G「高さセンサーの
設定と使用」（168ページ）参照してください。
品目 部品番号 品名
7361667 高さセンサーアクセサリーキット、E/EVシリーズ
