GVシリーズ 自動ディスペンシングシステム
96
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
DispenseMotion を使用して UltimusPlus プログラムを切り替える方法
DispenseMotionソフトウェアを使用して、接続されたUltimusPlus液剤ディスペンサーのプログラムをリモートで切り替
え、必要に応じてプログラム設定を調整することができます。ディスペンサープログラムは、DispenseMotion ソフトウェアの
Pico Touch アイコンと UltimusPlus ウィンドウで設定します。UltimusPlus Prog. Setコマンドをディスペンスプログラム
に追加して、指定されたプログラムを実行します。
注 記：
• UltimusPlusディスペンサーとPICO
Toµch
コントローラーの両方をロボットに接続する場合は、
Toµch
コントローラーを
接続する前にUltimusPlusディスペンサーを接続し、UltimusPlusディスペンサーがロボットに正常に接続されていること
を確認してください。これにより、Pico Touchアイコンを右クリックして、
Toµch
コントローラーまたはUltimusPlusディス
ペンサーのいずれかを選 択できるようになります。
• UltimusPlus ディスペンサーを PC およびワイヤレスネットワークに接続する手順については、『UltimusPlus 操作マニュ
アル』の NX プロトコル付録を参照してください。
前提条件
NXプロトコルを使用するように設定されたUltimusPlusディスペンサーシステムが正しく設置され、自動塗布システムに
接 続されていること。
DispenseMotionソフトウェアでUltimusPlusプログラムをセットアップするには
# クリック 手順 参考画像
1
>
• ［PROGRAM］をクリックし、［PICO
TOUCH］アイコンを右クリックして
［ULTIMUSPLUS］を選択し、UltimusPlus
ウィンドウを開 きます。
2
• 接続されているUltimusPlus装置のIPアドレス
を入 力してください 。
• ［CONNECT］をクリックします。
次のページに続く
GVシリーズ 自動ディスペンシングシステム
97
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
DispenseMotion を使用して UltimusPlus プログラムを切り替える方法
（続き）
DispenseMotionソフトウェアでUltimusPlusプログラムをセットアップするには（続き）
# クリック 手順 参考画像
3
• ［PROG］ドロップダウンメニューから、追加／調整したいプログラム番号を選択し
ます。
• 以 下 の い ず れ か を 行 っ てくだ さ い：
- UltimusPlusディスペンサーに現在保存されている「時間」、「圧力」、「真空」の設
定を使用するには、［READ］をクリックします。
- UltimusPlusウィンドウに「時間」、「圧力」、「真空」の設定を入力し、［WRITE］ を
クリックしてそれらの設定に変更します。
• （時間設定の代わりに）ロボットからのトリガー信号を使用したい場合は、
［STEADY MODE］チェックボックスを選択してください。
注 記：UltimusPlus ウィンドウの左下隅に、装置のステータスが表示されます。
• 追加/調整したいすべての UltimusPlusディスペンサープログラムについて、この手
順 を繰り返してください 。
4
• (オプション) プログラムのカウント値または
時間値に基づいて、もしくは入力信号に基づ
いて、装 置が自動 的にディスペンサープログラ
ムを切り替えるように設定するには、［AUTO
CHANGE SETUP］ をクリックします。
UltimusPlus自動セットアップウィンドウが開
きます。
• 「UltimusPlus 自動セットアップウィンドウに
設定を入力する方法」（98ページ）に進み、プロ
グラムを切り替えるための条件を入力してくだ
さい。［RETURN HERE］に戻って続行します。
5
• UltimusPlus 自動セットアップウィンドウを閉じます。
6
• UltimusPlusウィンドウを閉じます。
7
• 保存したUltimusPlusプログラムを使用するには、「UltimusPlus Prog. No.セット
/ UltimusPlus Prog. プログラムの自動コマンド」（99ページ)に進みます。
GVシリーズ 自動ディスペンシングシステム
98
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

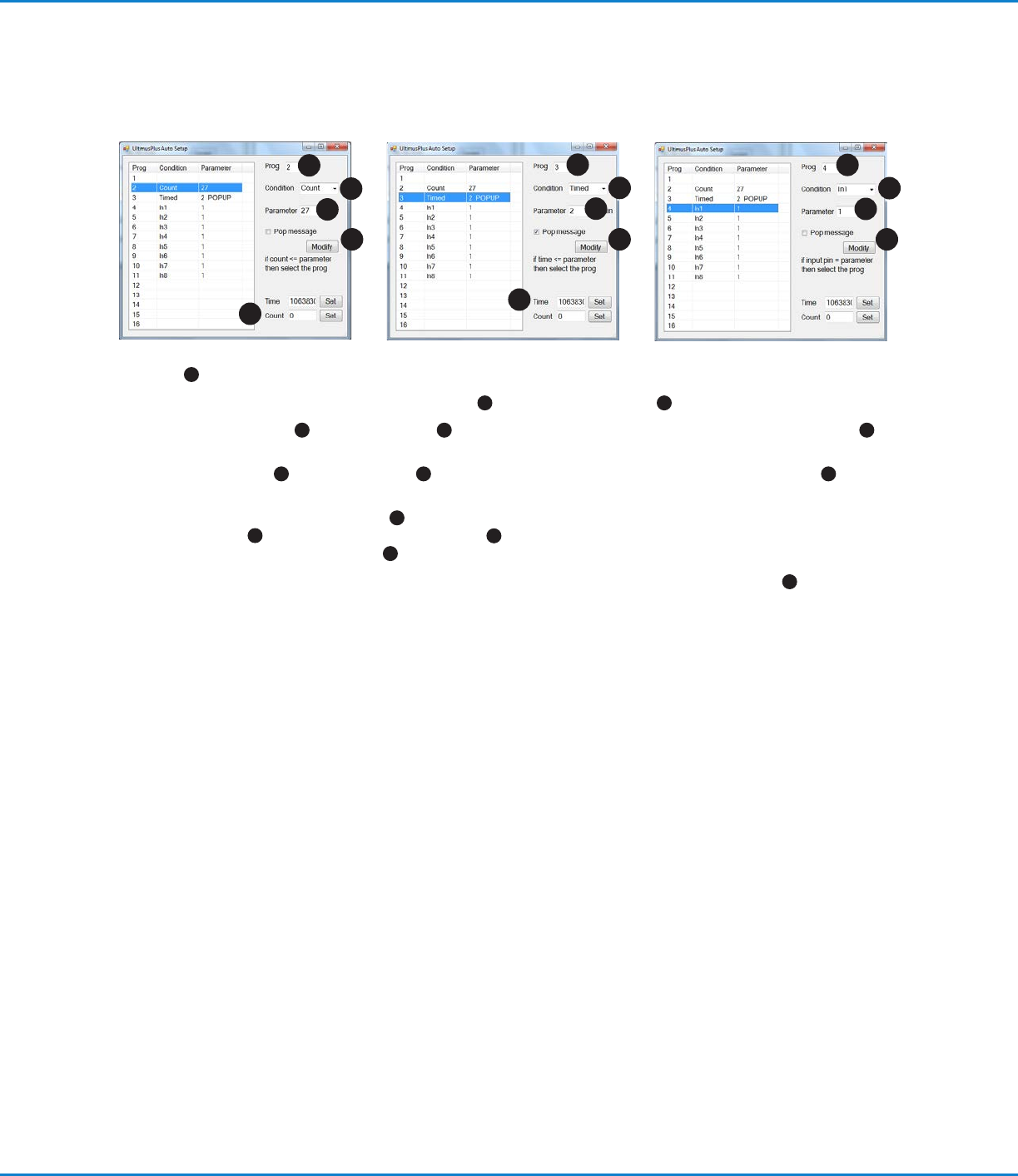

1. 条件
a
を選択します： ［COUNT］、［TIMED］、または［INPUT］（IN1、IN2など）を選択します。
2. 選択したコンディションに基づき、［PARAMETER］
b
と［PROG］（プログラム）
c
の 値 を 入 力 し ま す：
• Count — カウント
d
が パラメーターー
b
値以下 (<=) の場合、装置は指定された ［PROG］ (プログラム)
c
に
切り替わります。［SET］ をクリックして、入力されたカウント値を保存します。
• Timed — 時間
e
が パラメーターー
b
値以下 (<=) になると、装置は指定の ［PROG］ (プログラム)
c
に切り替
わります。［SET］ をクリックして、入力された「時間」値を保存してください。
• In1, In2, etc. — パラメーターー
b
が 1 に設定され、入力がハイ(ON)のとき、ディスペンサーは指定の ［PROG］
(プログラム)
c
に切り替わります。パラメーターー
b
が 0 に設定され、入力が低い (OFF) 場合、ディスペンサーは
指定された［PROG］ (プログラム)
c
に切り替わります。各入力の指定プログラム番号を表に示します。
3. プログラムが切り替わったときにポップアップメッセージを表示させたい場合は、［POP MESSAGE］
f
をチェックしま
す。
4. ［MODIFY］をクリックして変更を送信します。左の表が更新され、選択した値が表示されます。
a
a
a
b
b
b
c
c
c
d
e
fff
UltimusPlus自動セットアップウィンドウでの設定入力方法
DispenseMotion を使用して UltimusPlus プログラムを切り替える方法
（続き）
