GVシリーズ 自動ディスペンシングシステム
97
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
DispenseMotion を使用して UltimusPlus プログラムを切り替える方法
（続き）
DispenseMotionソフトウェアでUltimusPlusプログラムをセットアップするには（続き）
# クリック 手順 参考画像
3
• ［PROG］ドロップダウンメニューから、追加／調整したいプログラム番号を選択し
ます。
• 以 下 の い ず れ か を 行 っ てくだ さ い：
- UltimusPlusディスペンサーに現在保存されている「時間」、「圧力」、「真空」の設
定を使用するには、［READ］をクリックします。
- UltimusPlusウィンドウに「時間」、「圧力」、「真空」の設定を入力し、［WRITE］ を
クリックしてそれらの設定に変更します。
• （時間設定の代わりに）ロボットからのトリガー信号を使用したい場合は、
［STEADY MODE］チェックボックスを選択してください。
注 記：UltimusPlus ウィンドウの左下隅に、装置のステータスが表示されます。
• 追加/調整したいすべての UltimusPlusディスペンサープログラムについて、この手
順 を繰り返してください 。
4
• (オプション) プログラムのカウント値または
時間値に基づいて、もしくは入力信号に基づ
いて、装 置が自動 的にディスペンサープログラ
ムを切り替えるように設定するには、［AUTO
CHANGE SETUP］ をクリックします。
UltimusPlus自動セットアップウィンドウが開
きます。
• 「UltimusPlus 自動セットアップウィンドウに
設定を入力する方法」（98ページ）に進み、プロ
グラムを切り替えるための条件を入力してくだ
さい。［RETURN HERE］に戻って続行します。
5
• UltimusPlus 自動セットアップウィンドウを閉じます。
6
• UltimusPlusウィンドウを閉じます。
7
• 保存したUltimusPlusプログラムを使用するには、「UltimusPlus Prog. No.セット
/ UltimusPlus Prog. プログラムの自動コマンド」（99ページ)に進みます。
GVシリーズ 自動ディスペンシングシステム
98
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
1. 条件
a
を選択します： ［COUNT］、［TIMED］、または［INPUT］（IN1、IN2など）を選択します。
2. 選択したコンディションに基づき、［PARAMETER］
b
と［PROG］（プログラム）
c
の 値 を 入 力 し ま す：
• Count — カウント
d
が パラメーターー
b
値以下 (<=) の場合、装置は指定された ［PROG］ (プログラム)
c
に
切り替わります。［SET］ をクリックして、入力されたカウント値を保存します。
• Timed — 時間
e
が パラメーターー
b
値以下 (<=) になると、装置は指定の ［PROG］ (プログラム)
c
に切り替
わります。［SET］ をクリックして、入力された「時間」値を保存してください。
• In1, In2, etc. — パラメーターー
b
が 1 に設定され、入力がハイ(ON)のとき、ディスペンサーは指定の ［PROG］
(プログラム)
c
に切り替わります。パラメーターー
b
が 0 に設定され、入力が低い (OFF) 場合、ディスペンサーは
指定された［PROG］ (プログラム)
c
に切り替わります。各入力の指定プログラム番号を表に示します。
3. プログラムが切り替わったときにポップアップメッセージを表示させたい場合は、［POP MESSAGE］
f
をチェックしま
す。
4. ［MODIFY］をクリックして変更を送信します。左の表が更新され、選択した値が表示されます。
a
a
a
b
b
b
c
c
c
d
e
fff
UltimusPlus自動セットアップウィンドウでの設定入力方法
DispenseMotion を使用して UltimusPlus プログラムを切り替える方法
（続き）
GVシリーズ 自動ディスペンシングシステム
99
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
UltimusPlusのProg. No.設定 / UltimusPlus Prog. プログラムでの自動コマンド使用方法
前提条件
NX プロトコルを使用するように設定された UltimusPlus ディスペンサーシステムが正しく設置され、自動ディスペンシ
ングシステムに接 続されています。
UltimusPlusプログラムは、UltimusPlusおよび/またはUltimusPlus 自動セットアップウィンドウで、前の手順で説明し
たように追加/調整されます。
# クリック 手順 参考画像
1
>
ULTIMUSPLUS
PROG. NO. SET
/ ULTIMUSPLUS
PROG. NO.
AUTO

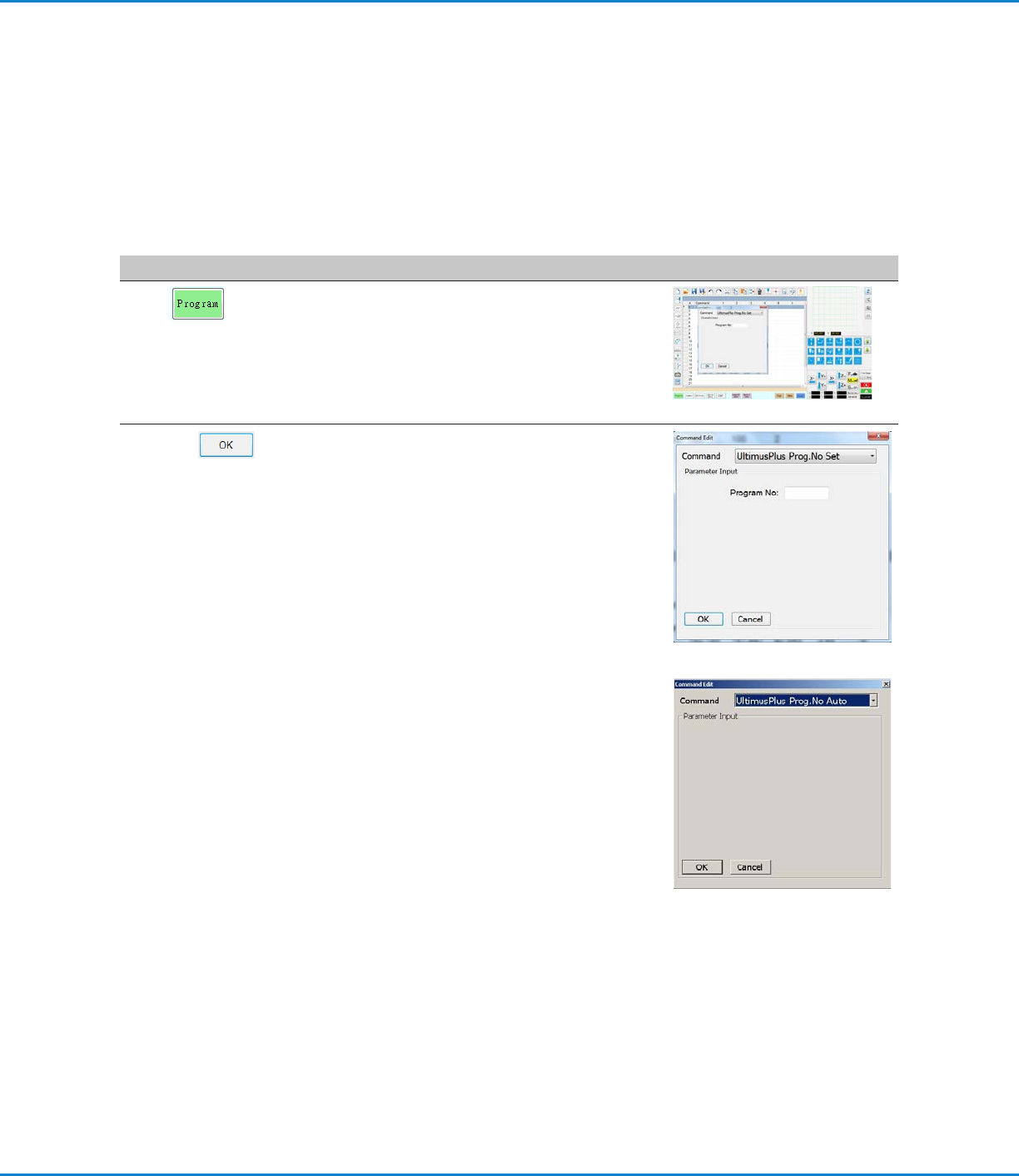

• ［ プ ロ グ ラ ム ］ タ ブ を ク リ ッ ク し ま す 。
• デ ィ ス ペ ン ス プ ロ グ ラ ム の 先 頭 で 、空 の ア ド レ ス 行
をダブルクリックし、［ULTIMUSPLUS PROG.
NO. SET］ または ［ULTIMUSPLUS PROG. NO.
AUTO］ を選択します。
2
x >
• UltimusPlus Prog. No 設定コマンドを追加した場
合 は 、次 の よ う に し ま す ：
- ［PROGRAM NUMBER］フィールドに、使用す
るUltimusPlusのプログラム番号を入力します。
- OKをクリックして保存します。
• UltimusPlus Prog. No 自動コマンドを追加した場
合、設定はすでに入力されているため、これ以上の操
作は必要ありません（「UltimusPlus 自動設定ウィ
ンドウで設定を入力する方法」（98ページ）を参照く
だ さ い ）。
注 記：複数の UltimusPlus Prog. No. 設定 /
UltimusPlus Prog. No. 自動コマンドは、同じプロ
グラム内に存在できます。システムが 新しいディスペ
ンサープログラムに切り替わると、UltimusPlus 装
置画面も更新されます。プログラムの切り替え時に、
実行中のプログラムと装置画面の更新の両方で遅
延が発生する可能性があることに注意してください。
or
DispenseMotion を使用して UltimusPlus プログラムを切り替える方法
（続き）
