付録G：高さセンサーの設定と使用（続き）

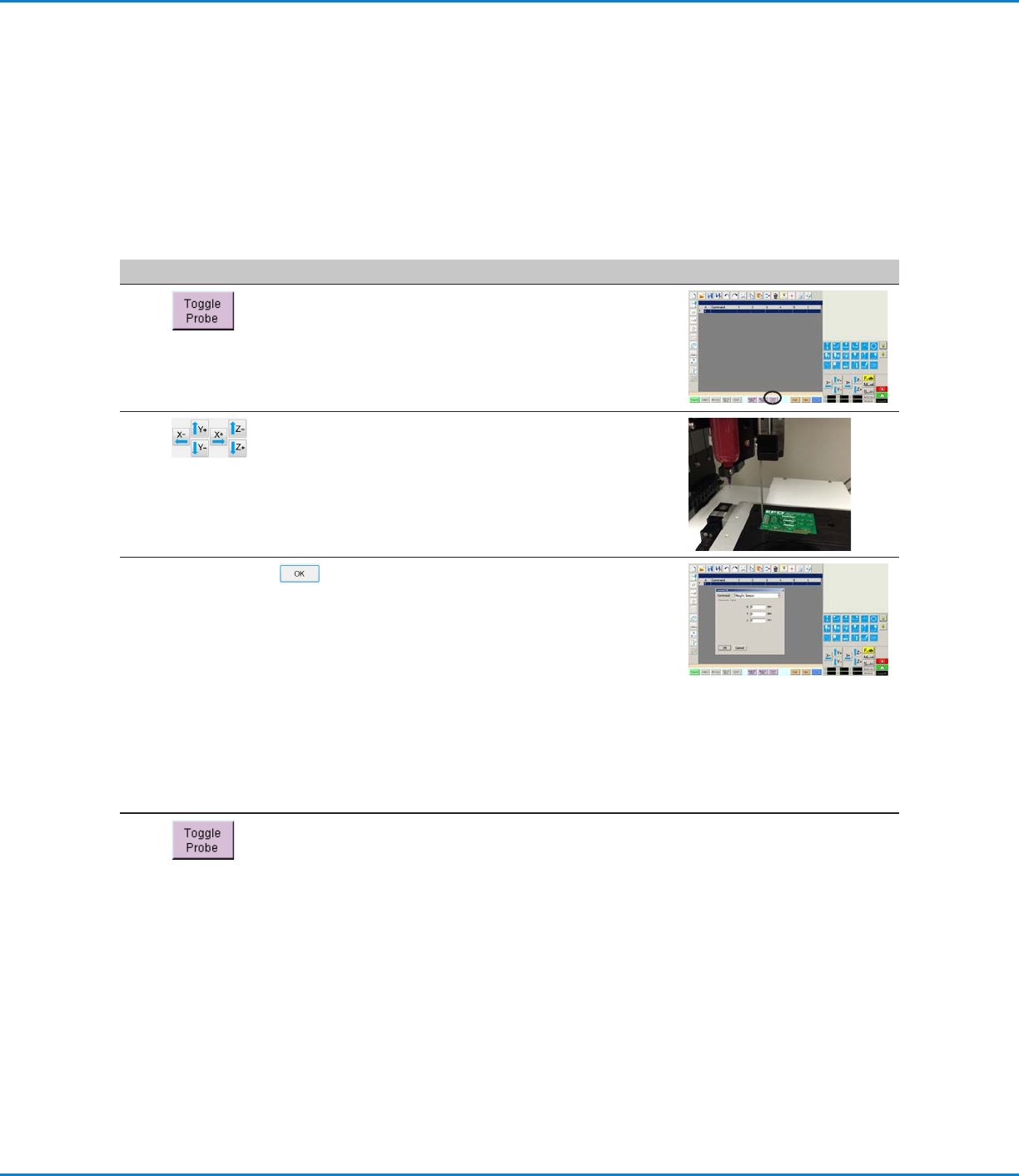

高さセンサー機能を使用する手順
前提条件
システムが適切に設定されている。「システムの設定とキャリブレーションを行う（必須）」（52ページ）を参照してください。
高さセンサーの設置、有効化、および設定が完了している。「高さセンサーを有効にする手順」（168ページ）と「高さセンサ
ーを設定する手順」（168ページ）を参照してください。
高さセンサー機能を使用して編集するプログラムが開いている。
# クリック 手順 参考画像
1
• [TOGGLE PROBE]をクリックします。
プローブが、高さセンサーから展開し
ます。
2
• 各塗布対象基材について、高さをチェッ
クする位置に移動します。
• Z移動キーを使用し、塗布対象基材上
のターゲット位置の約10 mm（0.4"）
上にプローブを下降させます。
3
HEIGHT SENSOR >
• Height Sensorを挿入するアドレス行
をダブルクリックし、ドロップダウンメニ
ューから[HEIGHT SENSOR]を選択
します。
• [OK]をクリックし、XYZ値を確定しま
す。
注 記：高さセンサーコマンドウィンドウ
が開いていて、システムがノズルモード
にある場合、［MOVE］アイコンをクリッ
クして高さセンサーを指定の位置に移
動します。DispenseMotionソフトウェ
アは自動 的にカメラと高さセンサーのオ
フセットを使用します。
4
• [TOGGLE PROBE]をクリックし、プロ
ーブを引き込みます。
システムは、プログラム実行毎に塗布対
象基材高さの確認を行います。
GVシリーズ 自動ディスペンシングシステム
172
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
付録H：治具用プレートの高さのセットアップと使用
より正確なZ高さ値を得るために、システムは治具用プレート上の複数の場所の測定された高さに基づいて、プログラム内のZ
高さ値を自動的に調整することができます。この機能を使用するには、正確な治具用プレートの高さ測定をDispenseMotion
ソフトウェアでセットアップします。これは、システムセットアップタブのエキスパートコントロールメニューからアクセスできる
治具用プレートセットアップウィンドウを使用します。その後、治具用プレートコマンドをディスペンスプログラムに追加して、プ
ログラム内でZ高さ調整を実行します
注 記：この機能を使用するには、高さセンサーを取り付ける必要があります。
前提条件
高さセンサーが正しく取り付けられ、設定されています。高さセンサーの部品番号については、「高さセンサー」（107ペー
ジ）を参照してください。高さセンサーのセットアップについては、「付録G ： 高さセンサーのセットアップと使用」（168ペー
ジ ）を 参 照 し て く だ さ い 。
治具用プレートの高さの測定値を追加するには
# クリック 手順 参考画像
1
> >
• [SYSTEM SETUP] > [OPEN] > [EXPERT]の順
にクリックします。
2
11111111 >
• 「11111111」と入力し、[OK]をクリックします。
3
• ［FIXTURE PLATE SETUP］をクリックします。
4 治 具用プレートセットアップ ウィンドウが開きます。こ
のウィンドウを使用して、治具用プレートの高さ測定を
システムに 追 加してください 。
• 治具用プレート上の高さ測定を、追加したい場所に
カメラをジョグしてください。
5
>
• ［TOGGLE］ をクリックしてプローブをポイント直
上まで伸ばし、ジョグキーでポイントに近づけます。
• ［PROBE MEASURE］ をクリックします。
システムが測定を行い、表に追加し、プローブを引
っ込めます。
6
• 追加したい寸法をすべて測定するまで、ステップ4
〜 5を繰り返します。
注 記：測定回数が多いほど、精度が高くなります。ノ
ードソンEFDは、各象限で少なくとも1回は測定す
ることを 推 奨します。
• ウィンドウを閉じます。
この機能を使用するには、次の手順に進みます。
