GVシリーズ 自動ディスペンシングシステム
15
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ペンシルカメラ
DispenseMotion
コントローラー
液剤塗布用シリンジバレル
各部の名称
G4V シリーズシステムの各部の名称
支柱（各種サイズ）
治具用プレート
モニターとキーボード
（マウスは図示されてい
ません）
GV 操作ボックススタート/ストップボックス
X 軸
Z 軸
Y 軸
GVシリーズ 自動ディスペンシングシステム
16
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

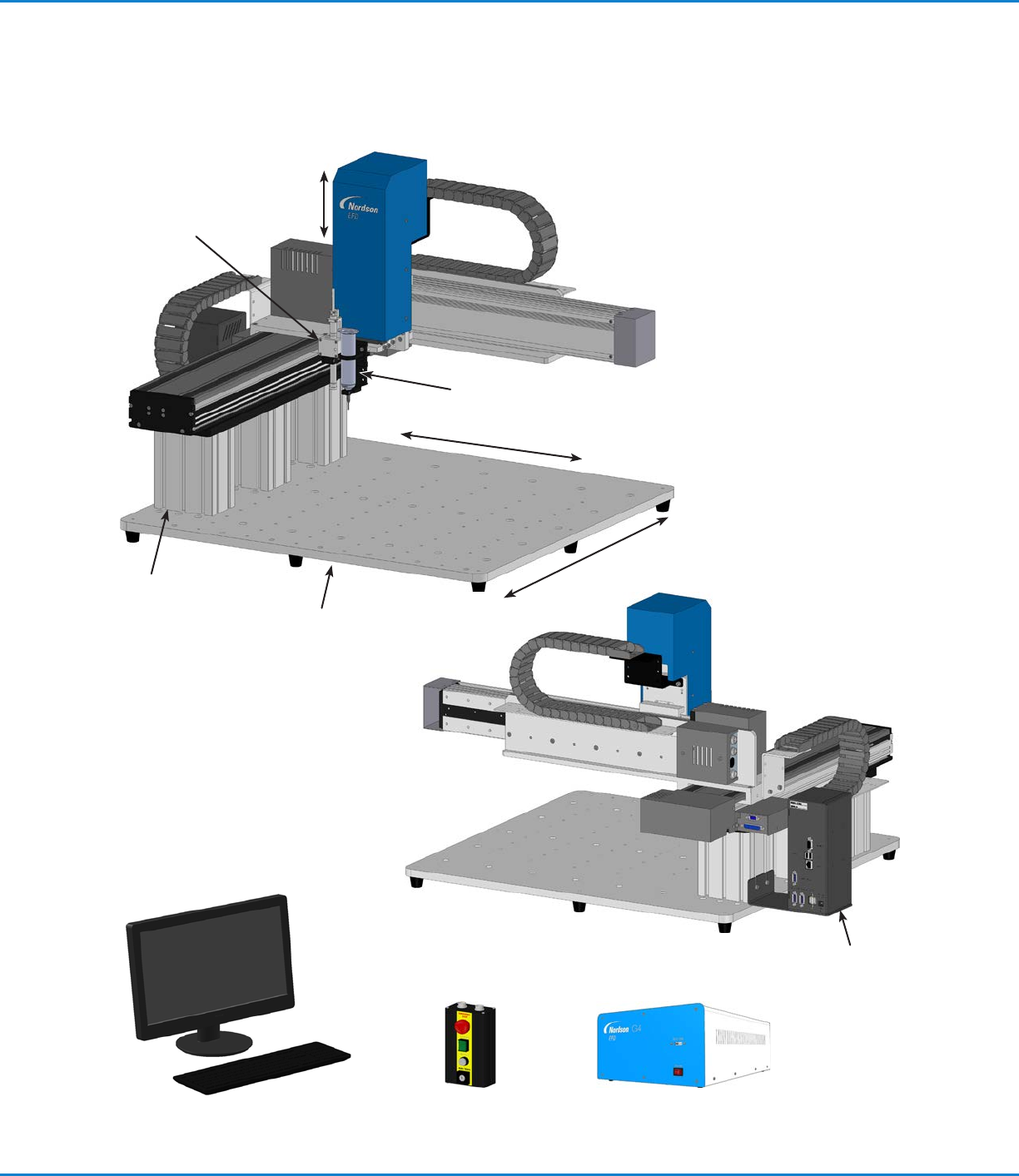

G8V シリーズシステムの各部の名称
各部の名称（続き）
CCD スマー
トカメラ
液剤塗布用シリンジ
バレル
支柱（各種サイズ）
治具用プレート
DispenseMotion
コントローラー
モニターとキーボード（マウ
スは図示されていません）
GV 操作ボックススタ ート / ストップ
ボックス
X 軸
Y1 軸
Y2 軸
Z 軸
GVシリーズ 自動ディスペンシングシステム
17
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
各部の名称（続き）
GV 操作ボックス
SVC USB ポート（ソフトウェアのバージョンアップ用）
電 源 スイッチ
ポート 機能
Dispenser ディスペンサーとコントローラーの起動用
Tactile ノズル検知器用（搭載されている場合）
Ext. Control スタート/ストップボックス用
Home Sensor ロボットの Home Sensor（ホームセンサー）ポートに接続
I/O Port 入出力接続用
RS232 DispenseMotion コントローラーに接続
Power Inlet 電源コードを接続
X/Y/Z Motor 各軸のモーターに接続
注記： ピン位置の詳細については、「配線図」（113ページ）を参照してください。
G4V
G8V
