設置 （続き）
代表的なネットワーク接続
様々なシステム構成が可能です。必要に応じて、ノードソンEFDの担当者までご相談ください。
イー サ ネットスイッチ
PICO
®
Toµch
™
XP
コントローラー (背面図)
7197PCP-DIN-NX コントローラー
(底面図)
UltimusPlus
™
ディスペン サ ー
（背面図）
PC
PLC
G4V シリーズロボット
DispenseMotion コ
ントローラー
(背面図)
GVシリーズ 自動ディスペンシングシステム
23
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
カメラとディスペンサーの設置を確認する
カメラの破損を防ぐため、吐出ノズルの位置をカメラの先端よりも低くしてください。

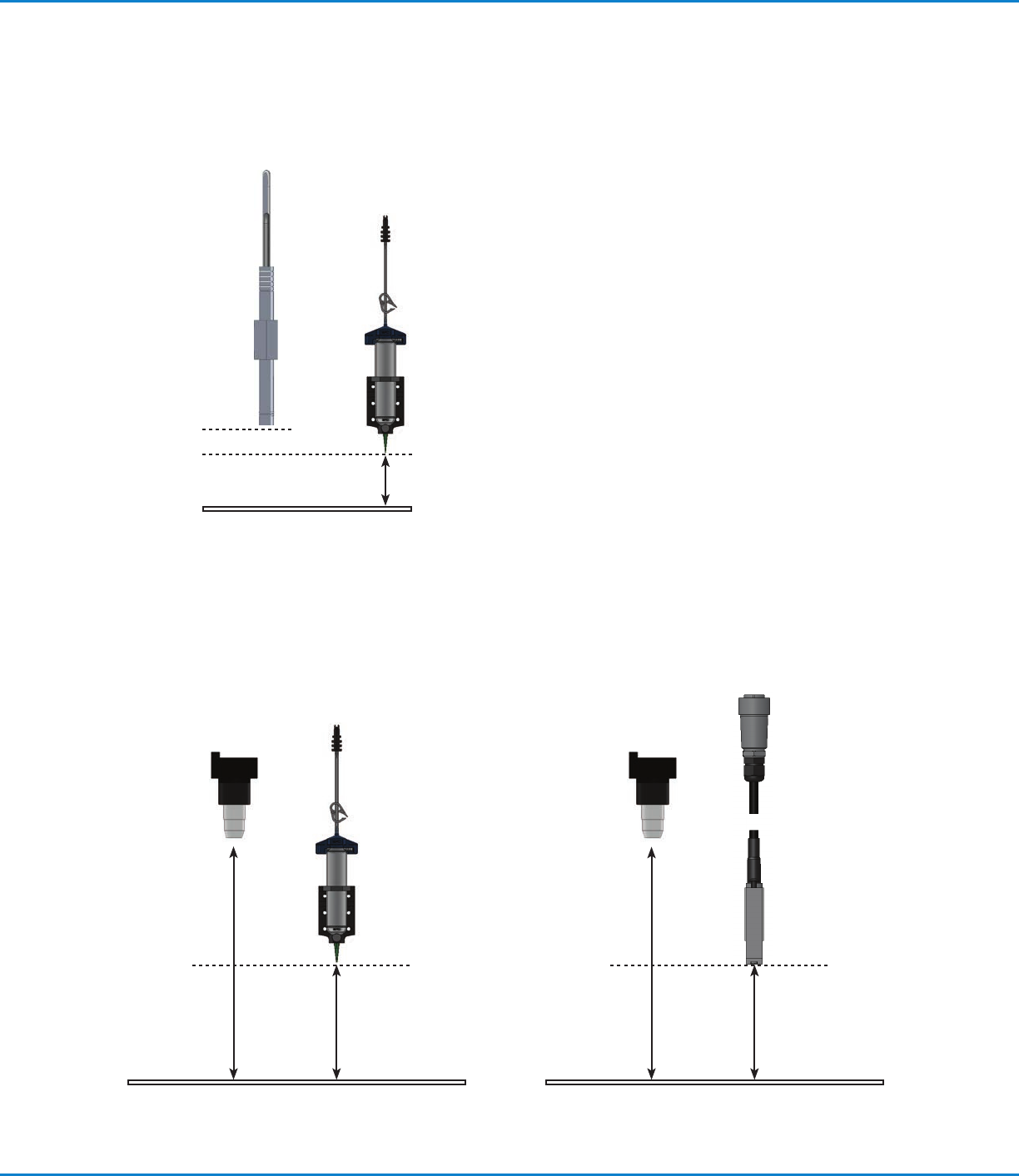

ペンシルカメラの適切な取り付け例（吐出ノズルがカメラ先端よりも低い位置にある）
ノズル先端
カメラ先 端
作業面
CCD カメラの適切な取り付け例（ノズルがカメラ先端よりも低い
位置にある）
PICO®バルブ設置時の CCD カメラの適切な取り付け例
（ノズル先端よりも高い位置）
カメラの焦
点距離
ロ ボットの 作
業 面からノズ
ルまでの距離
（カメラやレ
ーザーよりも
低い）
ノズル先端
カメラの焦
点距離
ロ ボットの 作
業 面からノズ
ルまでの距離
（カメラやレ
ーザーよりも
低い）
ノズル先端
設置 （続き）
GVシリーズ 自動ディスペンシングシステム
24
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
作業面を準備する
ワークをしっかり固定できるように、ロボットの作業面を準備します。治具用プレートに直接基板を置くことも、カスタマイズし
たフィクスチャープレートを追加することもできます。治具用プレートの詳細については、「治具用プレートの寸法」（111ペー
ジ ）を ご 参 照 く だ さ い 。
入力/出力端子を接続する（オプション）
自動ディスペンシングシステムの全機種が、8 つの入力端子と 8 つの出力端子を標準搭載しています。入力/出力配線を、GV
操作ボックスの背面にある I/O Port（入出力ポート）に接続してください。配線図については、「I/O ポート」（114ページ）を
参照してください本システムの入力/出力端子には、複数の使用方法があります。入力/出力の詳細については、「入力/出力を
設定する」（64ページ）を参照してください。
