GVシリーズ 自動ディスペンシングシステム
156
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
Sort Path Byオプションの使用
ドットの配列を含むDXFファイルをインポートする場合、Sort Path Byオプションを使用して、インポート時のドットパターン
の順序を選択できます。
この例でインポートされたDXFファイルには、以下に示すディスペンスドット配列があります。
# クリック 手順 参考画像
1
• [DXF]をクリックします。
[DXF]画面が[Primary View]画面に表示
されます。
2
> >
• プログラムに変換するDXFファイルを開き
ます。
[Primary View]画面にファイルが表示さ
れます。
• [SELECT ALL]をクリックします。
• [OPTION]をクリックします。
[Option]ウィンドウが開きます。
3 • [SORT PATH]チェックボックスをオンにし
て、Sort Path By機能を有効にします。
• [X]または[Y]ラジオボタンを選択して、配列
するドットの方向を指定します。
• 配 列 の ド ッ ト 数 を 入 力 し ま す 。 こ の 例 で
は、160個のドットがあります。
注 記： 各選択の結果のインポートの図につ
いては「Sort By PathオプションがDXFイ
ンポートに与える影響の例」（157ページ）
を参 照してください 。
4
• [OK]を選択します。
インポートされたDXFのコマンドは、選択
したSort Path Byオプションに基づいて
[Program]画面に表示されます。
付録 C：DXF ファイルのインポート（続き）
GVシリーズ 自動ディスペンシングシステム
157
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
Sort Path Byオプションの使用 （続き）

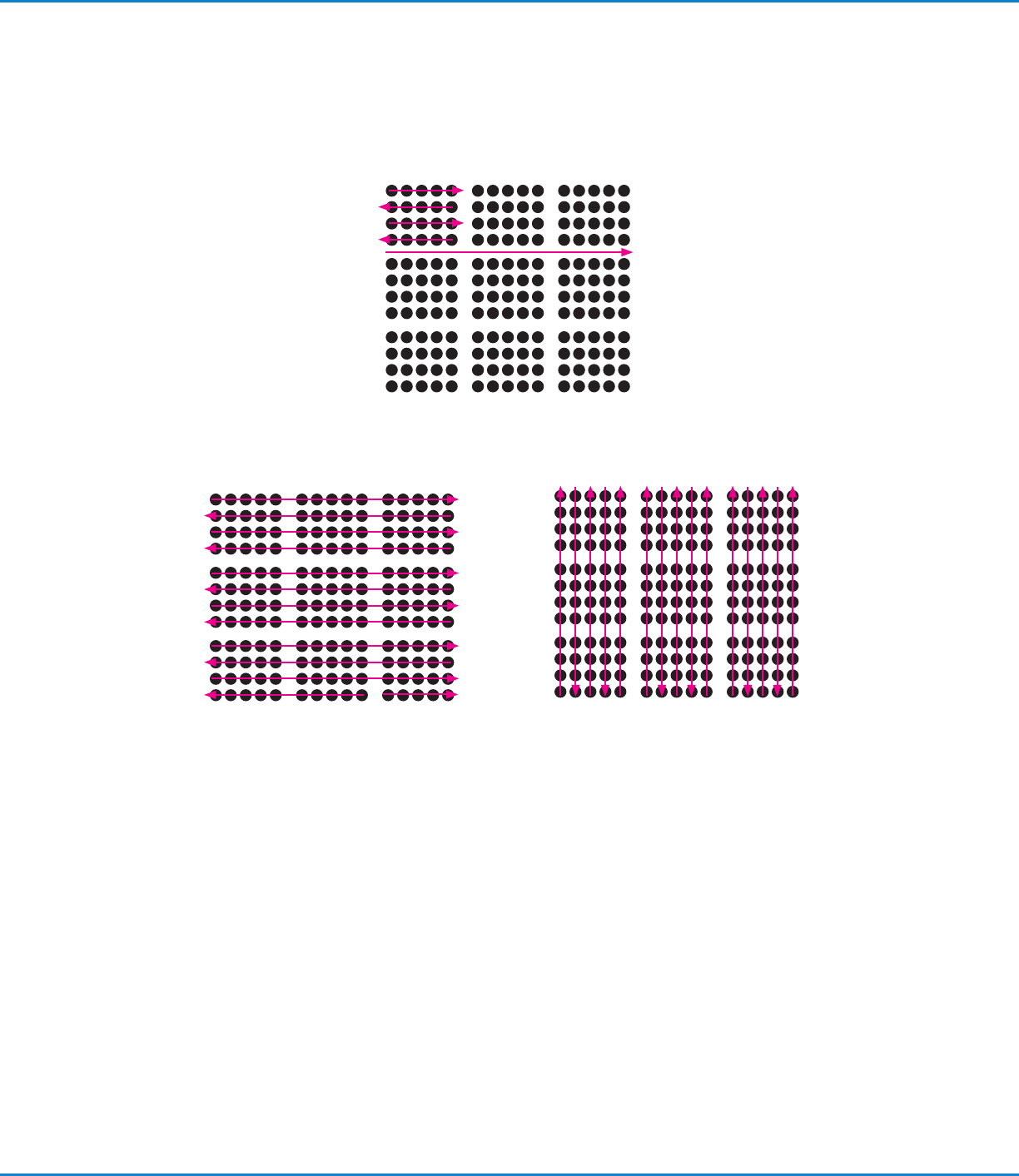

Sort By PathオプションがDXFインポートに与える影響の例
DXF配列のインポート: Sort By Pathが
無効の場合
A
B
C
D
1 2 3
4 5 6
7 8 9
DXF配列のインポート: Sort By Path Xが
有効の場合
A
1
3
4
5
6
7
8
9
10
11
12
13
B
DXF配列のインポート: Sort By Path Yが有
効の場合
21 3 4 576 8 9 1011 12 13 14 15
付録 C：DXF ファイルのインポート（続き）
GVシリーズ 自動ディスペンシングシステム
158
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
付録D：QRコードスキャンの設定
プログラムは、QRコードスキャンで実行できます。QRコードでプログラムを実行するには、以下の条件を満たす必要がありま
す。
• ワークピースのQRコードは、ロボットの作業面（例えば、ワークピース自体もしくはワークピース固定用治具）になければ
なりません。
• QRコードスキャンが有効であり、各QRコードがプログラムに関連付けられている。下記の手順を参照してください。

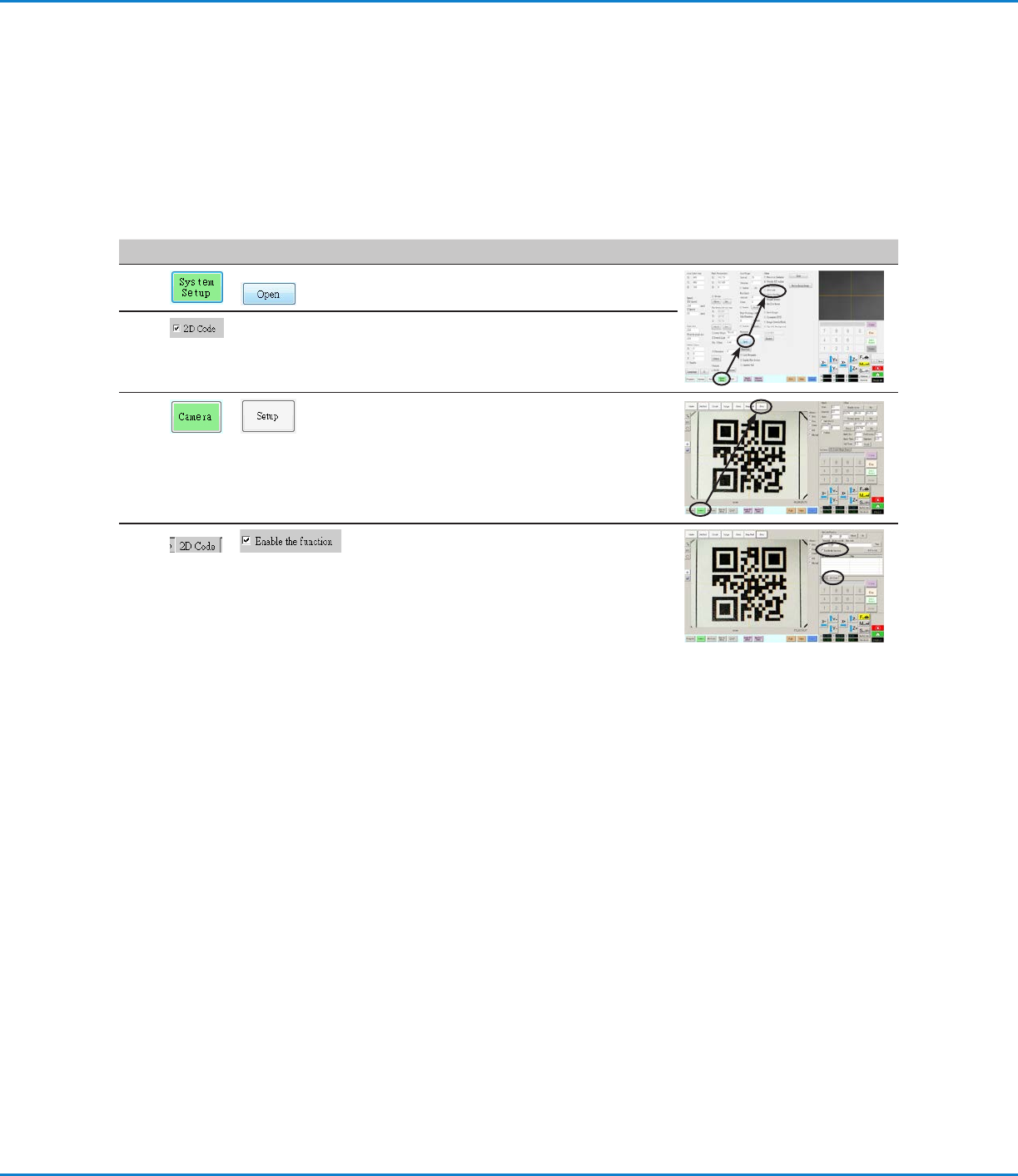

QRコードスキャンを有効にする手順
# クリック 手順 参考画像
1
>
• [System Setup]タブをクリックし、続けて
[OPEN]をクリックします。
2
• [2D CODE]をクリックし、QRコードスキャンを
有 効にします。
3
>
• [CAMERA]タブをクリックし、次に [Camera]
画面の上部にある[SETUP]をクリックします。
カメラの設定フィールドが表示されます。
4
>
• [2D CODE]タブをクリックし、コード設定フィー
ルドを開き、[ENABLE THE FUNCTION]をチ
ェックします。
