GVシリーズ 自動ディスペンシングシステム
84
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
マークを使用して平坦な塗布対象基材に塗布する方法 （続き）
平坦な塗布対象基材に水平および垂直マークを作成するには（続き）
Edge Adjustコマンドと4つのFind Markコマンドを使用したサンプルプログラム
プログラムでEdge Adjustコマンドを使用するには
# クリック 手順 参考画像
1
• プログラムの上部に、前の手順で作成したマーク
画像ごとに1つずつ、合計4つのFind Markコマ
ンドを挿 入します。
2
• Find Markコマンドの後にEdge Adjustコマン
ドを挿 入します。
以下のサンプルプログラムをガイドラインとして
参 照してください 。
# クリック 手順 参考画像
8
• ステップ3〜7を繰り返して水平マーク2を
作 成します。
• ステップ3〜5を繰り返して垂直マーク3お
よび4を作成します。この例では、[Width]
に40、[Height]に20を使用しています。
3
4
2
9
• 84ページの「プログラムでEdge Adjustコ
マンドを使用するには」に進みます。
GVシリーズ 自動ディスペンシングシステム
85
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
[Mark Follow]を使用して曲線に沿って塗布する方法
曲線に沿って塗布するには、Mark FollowコマンドとMark Follow Osetコマンドが必要です。
前提条件
システムが適切に設定されている。「システムの設定とキャリブレーションを行う（必須）」（52ページ）をする。
システムがCCDモードになっている。
この機能の使用方法を学ぶには、白紙にわずかに曲がった太い線を引き、それをテンプレートとして使用すること。
曲線に沿った塗布の概要
曲線に沿って適切に塗布するには、次のタスクが必要です。
• 線部分のマーク画像を作成して保存する。線の長さの確認も必要。
• マーク画像の検索範囲を設定する。
• 塗布プログラムで、Find Mark、Mark Follow、およびMark Follow Osetコマンドを正しく使用する。
曲線のマーク画像を作成するには
# クリック 手順 参考画像
1
• [CAMERA]をクリックしてカメラ画面に移
動します。
2
• 画像の焦点を合わせます。 カメラの焦点を
合わせる手順については「カメラ」（18ペー
ジ ）を 参 照 し て く だ さ い 。
3
>
• [SET MARK]をクリックしてから赤いボッ
ク ス を ク リ ッ ク し 、ワ ー ク ピ ー ス の 最 初 の タ
ーゲット線部分上にドラッグします。
注 記： 注: この例では、ワークピースが変更
されたときに指定された範囲制限内でマ
ークを検出できるように、線の左 側から約
2〜3 mm (0.8〜0.12インチ)にマークを
作 成します。
4
>
• 赤いボックスの中央にあるクロスヘアをダ
ブルクリックし、[Width]と[Height]に目
標とする値(この例では20と60)を入力し
ます。
• [OK]をクリックして値を保存します。
次ページに続く
GVシリーズ 自動ディスペンシングシステム
86
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

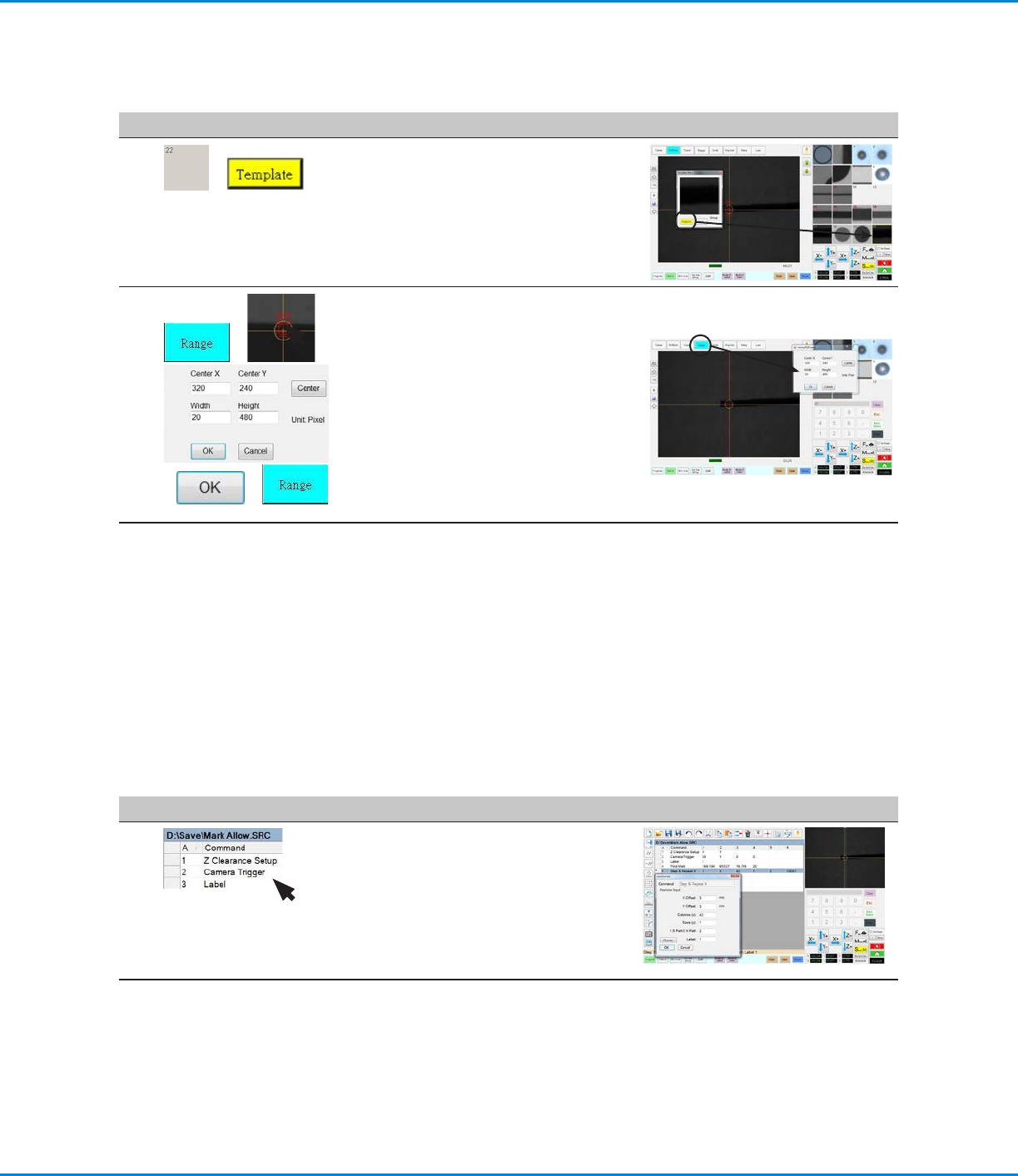

# クリック 手順 参考画像
5
>
• [Mark Library]でソケットをクリックして
マークを保存し、[Template Match]ウィ
ンドウが表示されたら[TEMPLATE]をクリ
ックします。
• マーク番 号をメモします。
6
> >
> >
• [RANGE]をクリックして、マークの検索場
所を設 定します。
• マークの中央にあるクロスヘアをダブルク
リックし、[Width]と[Height]に値を入力
します。
注 記： [Width]には、前に指定した[Width]
と同じ値(この例では20)を指定する必要
があります。
• [OK]をクリックします。
• もう一度[RANGE]をクリックして保存し
ます。
7
• 次の手順「プログラムでMark Follow/
Mark Follow Adjustを使用するには」に
進みます。
プログラムでMark Follow/Mark Follow Adjustを使用するには
この例では、曲線に沿って塗布するためにStep & Repeat Xコマンドを使用します。
前提条件
「曲線のマーク画像を作成するには」（85ページ）を完了していること。
# クリック 手順 参考画像
1
• プログラムの開始コマンドを挿入します。
詳細なプログラムの例については「Find
Mark、Mark Follow、およびMark
Follow Adjustコマンドを使用したサンプ
ルプログラム」（90ページ）を参照してくだ
さい。
注 記： Camera Triggerコマンドは、必要
に応じて使用できます。
次ページに続く
[Mark Follow]を使用して曲線に沿って塗布する方法（続き）
曲線のマーク画像を作成するには（続き）
