GVシリーズ 自動ディスペンシングシステム
168
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

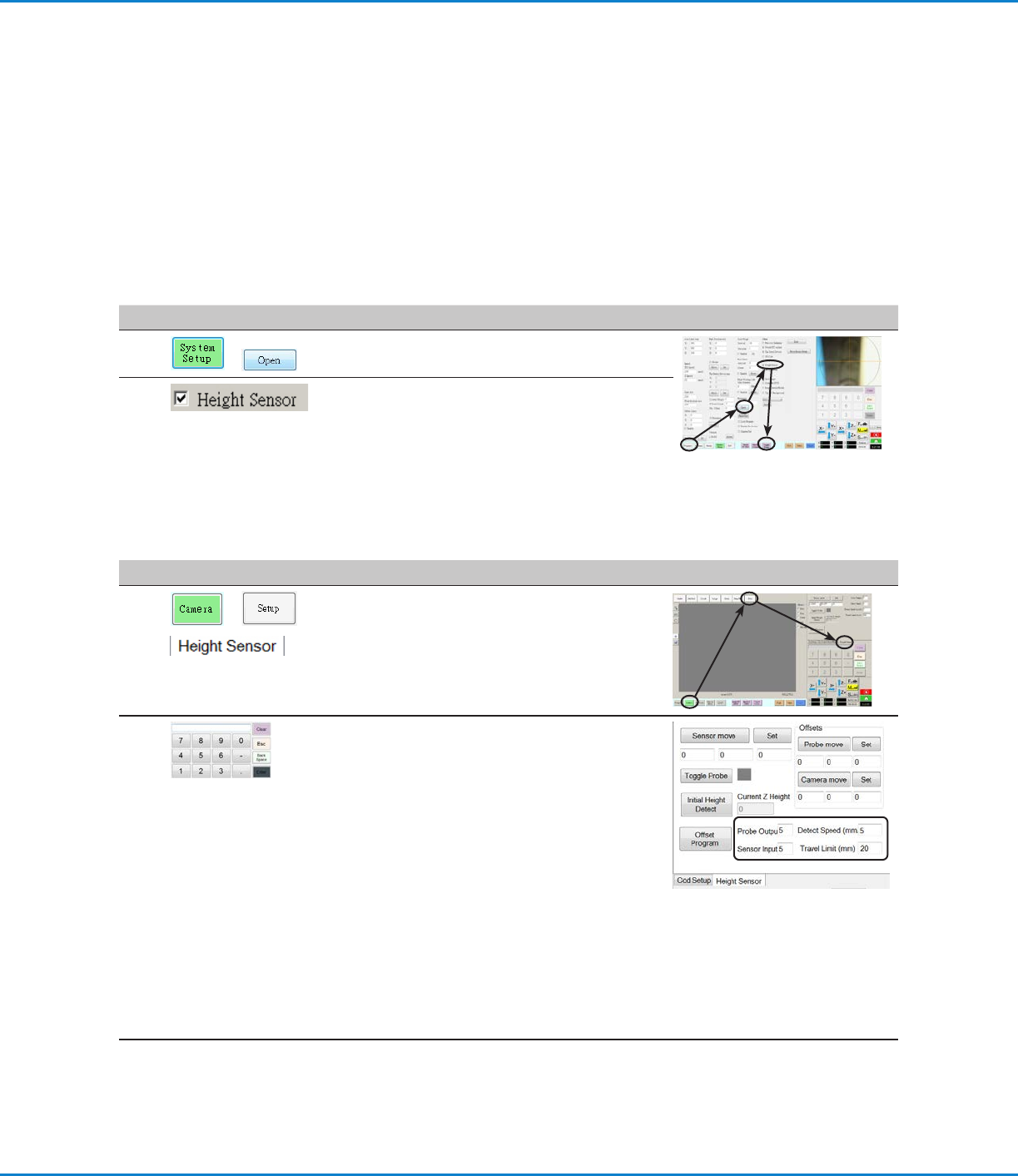

高さセンサーを設定する手順
# クリック 手順 参考画像
1
> >
• [CAMERA]タブをクリックし、[Camera]画面
の上部にある[SETUP]をクリックし、[HEIGHT
SENSOR]タブをクリックします。
[Height Sensor]フィールドが表示されます。
2
• [Height Sensor]領域の右上にあるフィールド
に 、 次 の 値 を 入 力 し ま す ：
- Probe Output：システム上の接続の通り（デ
フォルト = 5）
- Sensor Input：システム上の接続の通り|（デ
フォルト = 5）
- Detect Speed (mm/s)：5（範囲 = 1–20）
- Travel Limit (mm)：20（範囲 = 1–100）
注 記：
• [Detect Speed]は、高さセンサープローブが展
開した後に、Z軸が塗布対象基材に向かって下
降する速 度です。
• [Travel Limit]は、Z高さ値を検知するためにZ
軸が移動する範囲です。
次ページに続く
付録G：高さセンサーの設定と使用
オプションの高さセンサーを使用すると、プログラムの元のZ高さ値からのワークごとのばらつきを検出できます。Z高さが変
わると、システムは新しいZ高さ値を検知し、プログラムを適宜調整します。
前提条件
高さセンサーが設置され、ケーブルが入出力ポートに接続されている。高さセンサーに付属の取扱説明書を参照してくだ
さい。
システムが適切に設定されている。「システムの設定とキャリブレーションを行う（必須）」（52ページ）を参照してください。
テスト用ワークが、治具用プレートまたは作業面に配置されている。
高さセンサーを有効にする手順
# クリック 手順 参考画像
1
>
• [SYSTEM SETUP]タブをクリックし、[OPEN]
をクリックします。
2
• [HEIGHT SENSOR]をクリックします。
高さセンサーが有効な場合、[Toggle Probe]
ボタンがタブバー に表 示されます。
GVシリーズ 自動ディスペンシングシステム
169
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

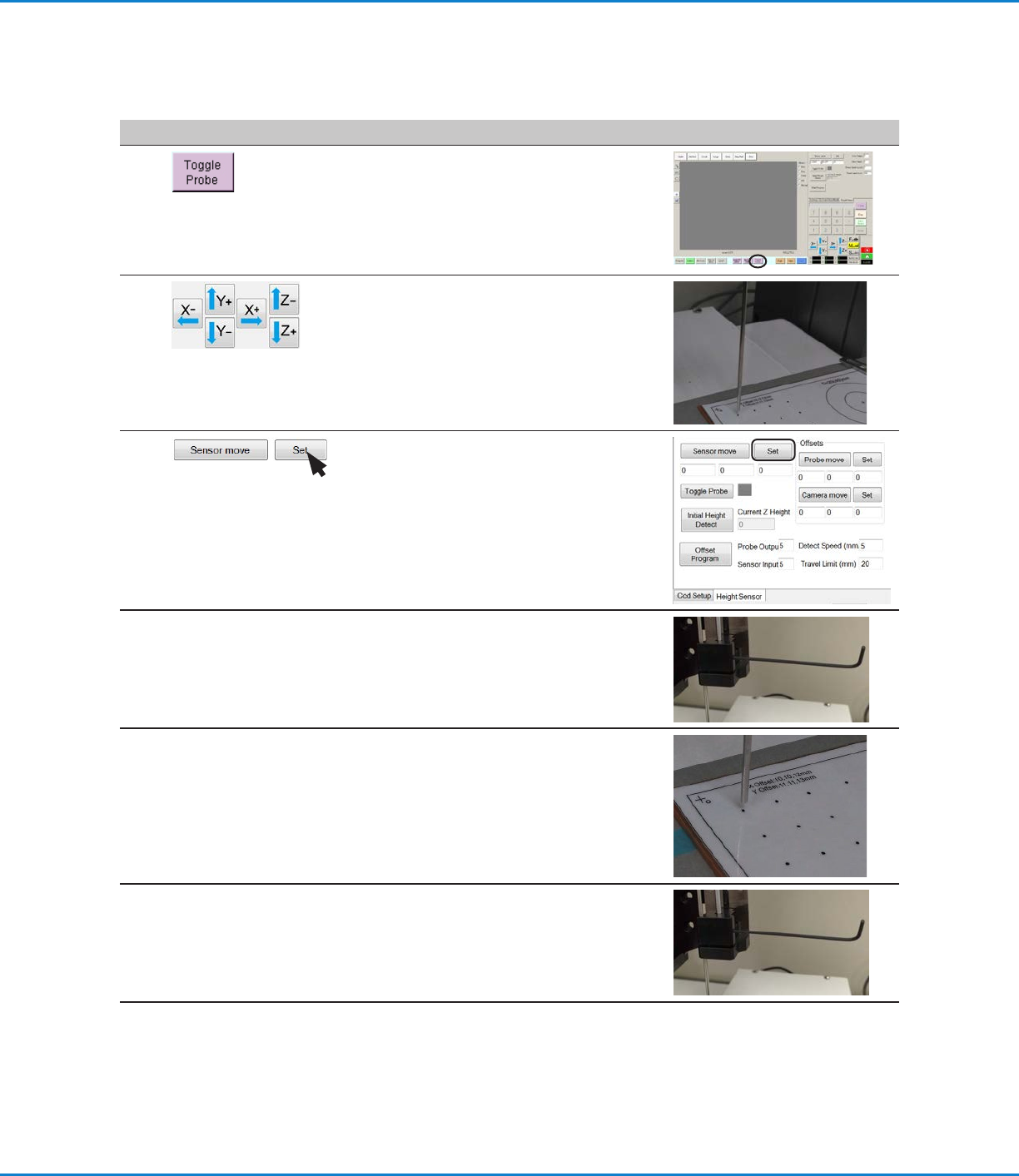

# クリック 手順 参考画像
3
• [TOGGLE PROBE]をクリックします。
プローブが、高さセンサーから展開します。
4
• ノズルを塗布対象基材上の任意の位置（ノズル
が接触しても安全な、空間のある領域）に移動
し、高さセンサーのテストを行います。
5
• [Sensor Move]の隣にある[SET]をクリックし
ます。
6
• 1.5 mmの六角レンチを使用して、センサーブロ
ック内のセットねじを緩めます。
7
• 注意して指でプローブを掴み、プローブ底部が
塗布対象基材の10 mm程度上になるように引
き降ろします。
8
• センサーブロック内のセットねじを締めます。
次ページに続く
付録G：高さセンサーの設定と使用（続き）
高さセンサーを設定する手順（続き）
GVシリーズ 自動ディスペンシングシステム
170
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

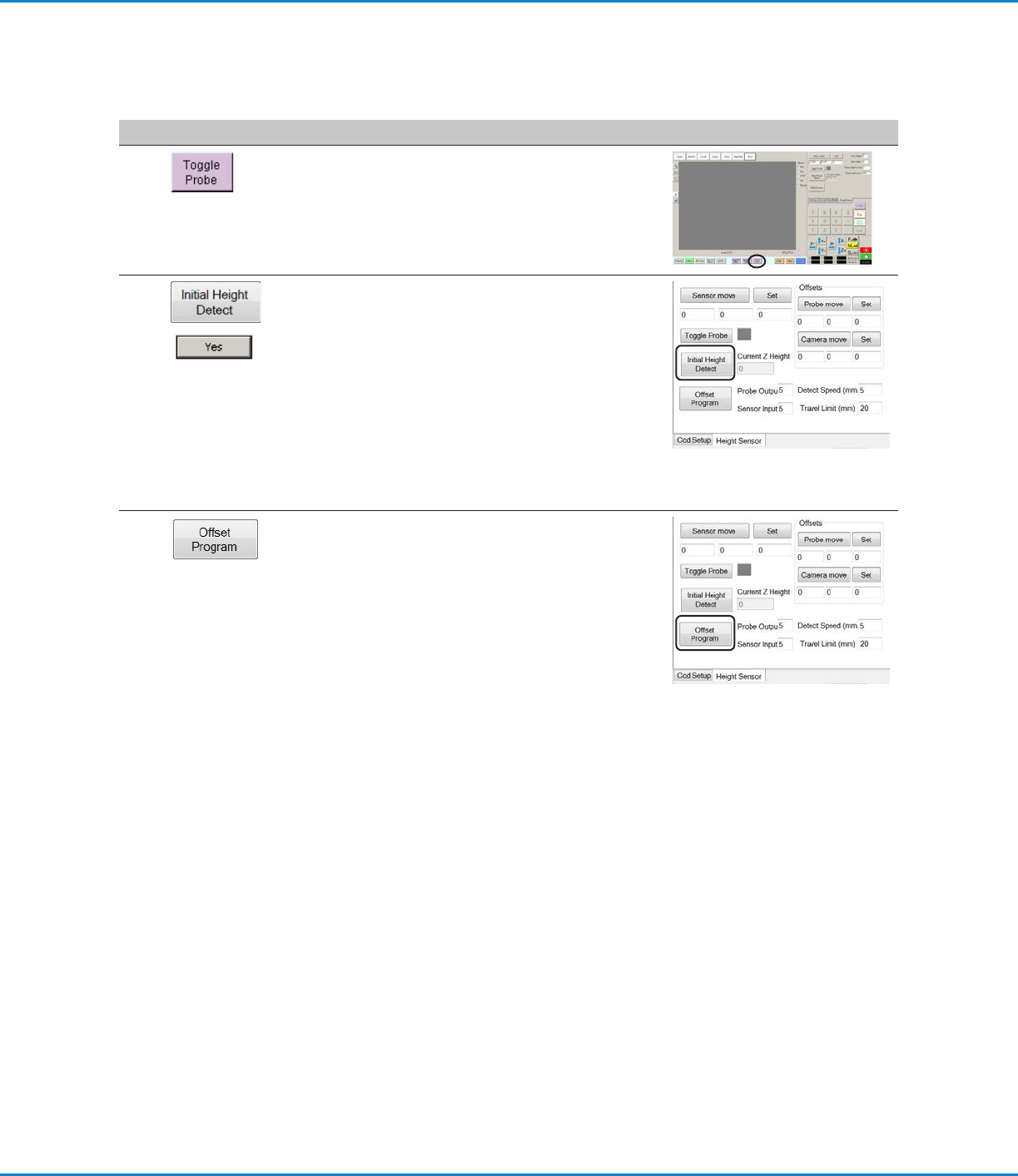

# クリック 手順 参考画像
9
• [TOGGLE PROBE]をクリックし、プローブを引
き込みます。
10
>
• [INITIAL HEIGHT DETECT]をクリック
し、[YES]をクリックして、Z高さを取得します。
高さセンサープローブが塗布対象基材の表面に
接触し、[Current Z Height]フィールドに値が
示されます。
これで、システムの高さセンサー検知の準備は完
了です。次のいずれかの操作を行います：
- 手順11に進み、現在開いているプログラムの
Z高さ値を更新します。
- このセクションの次ページの手順に進み、プ
ログラムでこの機能を使用します。
11
• （任意の手順）現在開いているプログラムのZ高
さ値を更新し、[OFFSET PROGRAM]をクリッ
クします。
システムは、プローブを上下動させ、現在のZ高
さを確認します。検知されたZ高さ値がプログラ
ムのZ高さ値と異なる場合、Z高さ値の更新の確
認が求められます。[YES]をクリックし、オフセッ
ト値を確定します。プログラムのすべてのZ高さ
値がシステムによって自動 的に更 新されます。
付録G：高さセンサーの設定と使用（続き）
高さセンサーを設定する手順（続き）
