GVシリーズ 自動ディスペンシングシステム
16
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

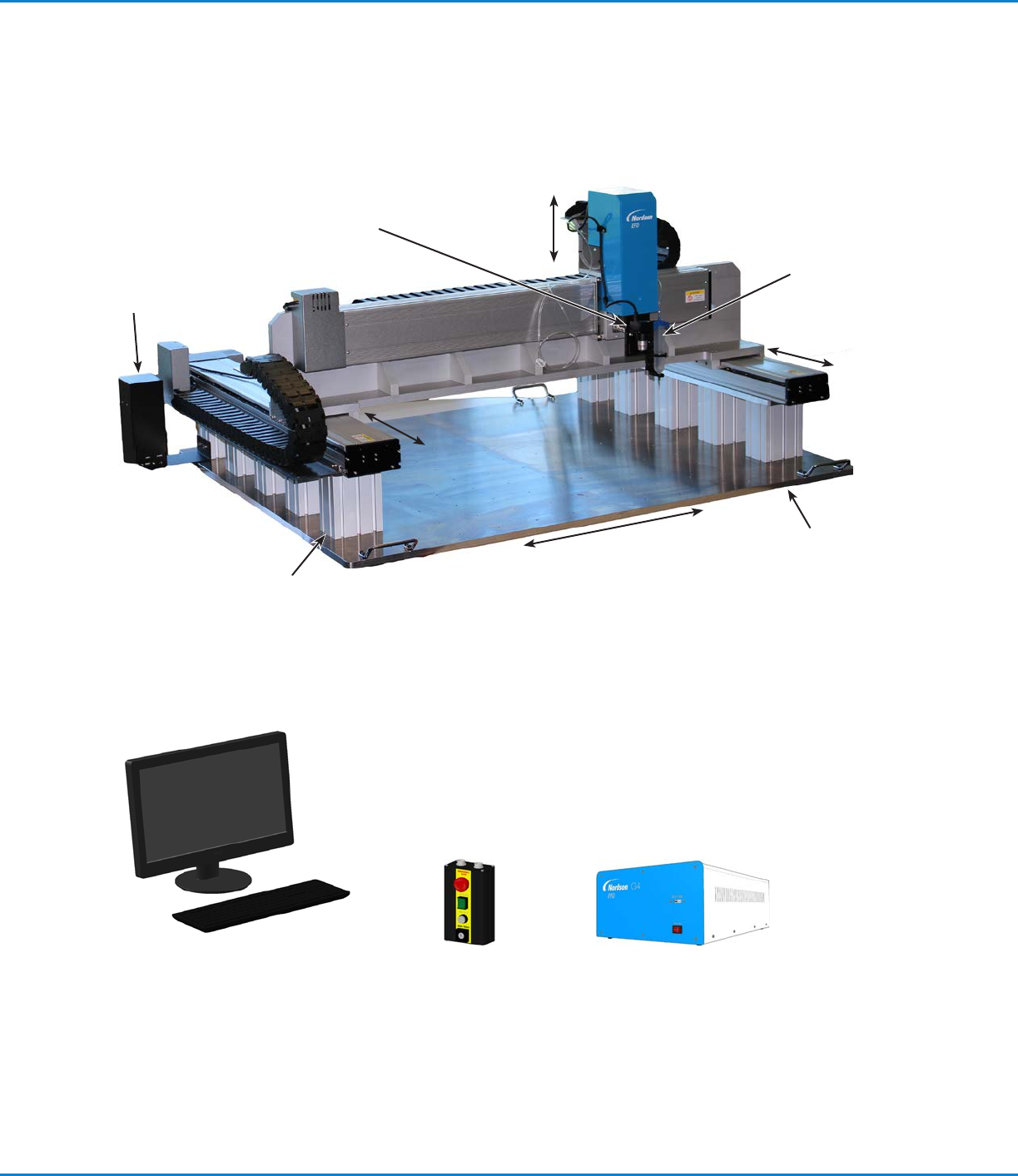

G8V シリーズシステムの各部の名称
各部の名称（続き）
CCD スマー
トカメラ
液剤塗布用シリンジ
バレル
支柱（各種サイズ）
治具用プレート
DispenseMotion
コントローラー
モニターとキーボード（マウ
スは図示されていません）
GV 操作ボックススタ ート / ストップ
ボックス
X 軸
Y1 軸
Y2 軸
Z 軸
GVシリーズ 自動ディスペンシングシステム
17
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

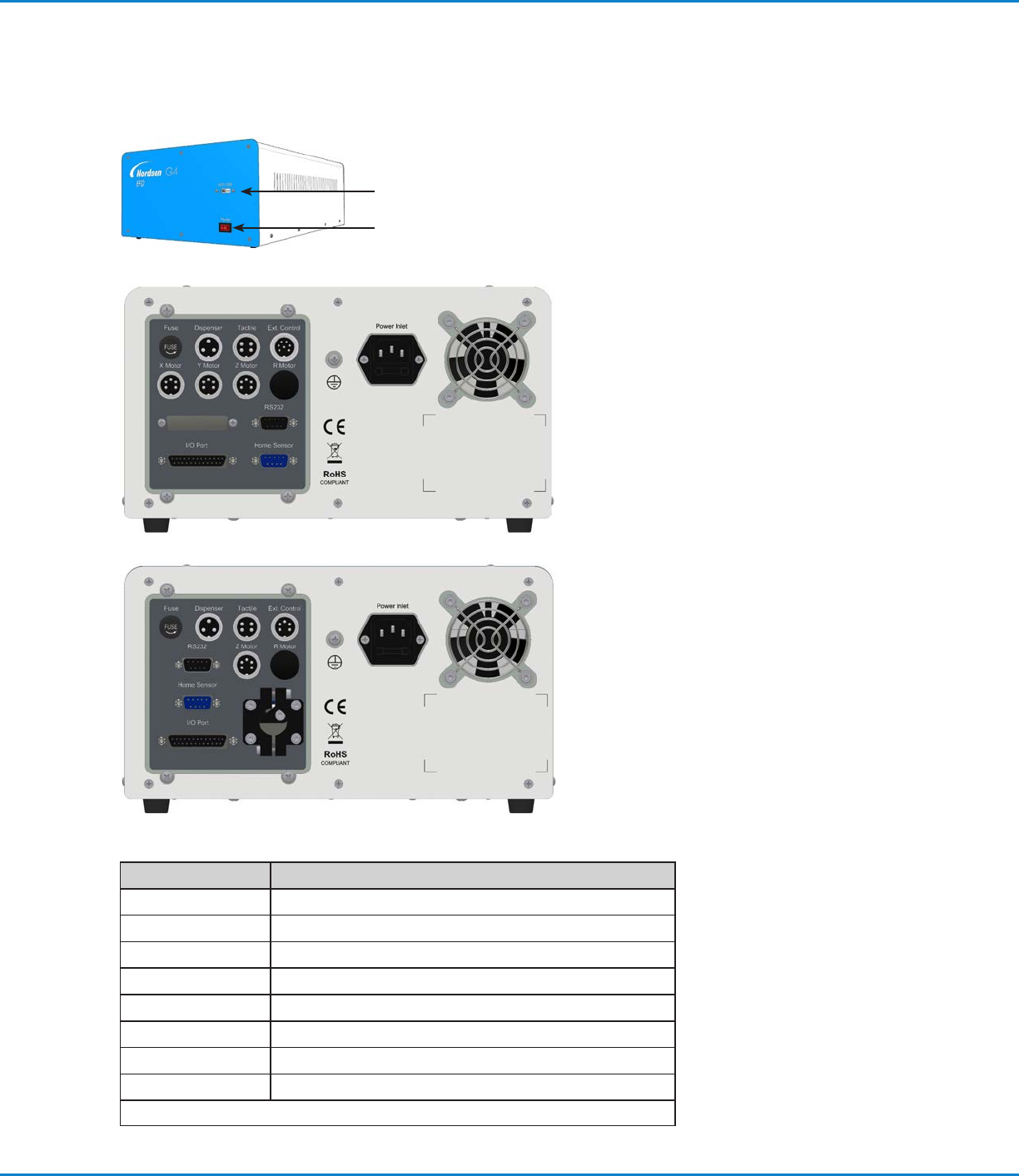

各部の名称（続き）
GV 操作ボックス
SVC USB ポート（ソフトウェアのバージョンアップ用）
電 源 スイッチ
ポート 機能
Dispenser ディスペンサーとコントローラーの起動用
Tactile ノズル検知器用（搭載されている場合）
Ext. Control スタート/ストップボックス用
Home Sensor ロボットの Home Sensor（ホームセンサー）ポートに接続
I/O Port 入出力接続用
RS232 DispenseMotion コントローラーに接続
Power Inlet 電源コードを接続
X/Y/Z Motor 各軸のモーターに接続
注記： ピン位置の詳細については、「配線図」（113ページ）を参照してください。
G4V
G8V
GVシリーズ 自動ディスペンシングシステム
18
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
カメラ
このシステムには、作業面を見ながらピント合わせができる精密画像カメラが搭載されています。
CCD スマートカメラ 特長 ピントの 合 わせ方
アナログカメラ画 像 のピクセルをデジタル 値
に変換することにより、非常に正確な画像管
理が可能
• カメラを上下に動かして画像のピントを
合わせます。
• オプションの照明アクセサリーをご使用
の場 合は、照明コントローラーのダイヤ
ルで露出（画像に入る光の量）を調整し
ます。
固定焦点距離（ピントを合わせるにはカメラ
の上下移動が必要）
各種レンズを使用可能（焦点距離や視野など
が異なるもの）オプションのレンズキットの部
品番号については、「アクセサリー」（108ペー
ジ ）を 参 照 し て く だ さ い 。オ プ シ ョ ン の レ ン ズ キ
ットの部品番号については、8 ページの「レン
ズ キ ッ ト 」を 参 照 し て く だ さ い 。
ペンシルカメラ* 特長 ピントの 合 わせ方
フォーカス
ダイヤル 固
定ブラケ
ット
光量調整ね
じの位置
白色 拡散
キャップ
手動焦点合わせ&オン/オフダイヤル
画像 のピントの合わせ方
• ロボットを動 かさずに、フォーカスダイヤ
ルブ ラケットの 固 定 ねじを 緩 めます。
• 画像が最も鮮明になるまで、カメラのフォ
ーカスダイヤルを回します。
• フォーカスダイヤルブラケットのねじを締
めます。
露出の調整方法
• 小 型 のプラスドライバー を使 用してカメラ
の照明を調整します。環境光の変化に関
係なくワークの表面が視認できる照明設
定にしてください。
注 記： ねじはカメラハウジングの内 側に
あります。
調整可能な光量ダイヤルを備えた照明を搭載
注 記：照明を消すには、小型のマイナスドライ
バーを使用して、カメラブラケット内のねじを
反時計回りに最後まで回してください。
画像強調用の白色拡散キャップ（取り外し可
能）
*2023年10月現在、ペンシルカメラはDispenseMotionソフトウェアバージョン2.38以降で使用する必要があります。
スタート/ストップボックス
各部の名称（続き）
短絡プラグ用
GV 操作ボックスの Ext.
Control ポートに接続
EMERGENCY
STOP ボタン
START ボタン
RESET ボタン
RUN / TEACH キー
