ア ク セ サ リ ー（ 続 き ）
スタート/ストップボックス
スタート/ストップボックスアクセサリーを使用すれば、始動ボタンや非常停止ボタンなどの遠隔機能の入出力接続を簡単に
行えます。回路図については、「入出力接続例」（116ページ）を参照してください。
品目 部品番号 品名
7360865 スタート/ストップアクセサリーボックス、EC仕様
I/O 拡張キット
このキットはロボットのI/O接続数を、8入力/8出力から、16入力/16出力に拡張します。
項目 部品番号 説明
7360866 ロボットアクセサリー、I/O拡張、16入力/16出力
ノズル検知器
オプションのノズル検知器があると、[Needle Z Detect]をクリックしてXYオフセットとZ高さの両方を自動的に更新できま
す。[Needle Z Detect]ボタンは、お使いのシステムがノズル検知器を搭載している場合のみ表示されます。ノズル検知器の
設定については、「（ノズル検知器を搭載したGVシステムのみ）ノズル検知器を設定する」（149ページ）を参照してください。
品目 部品番号 品名
7363925 ノズル検知器アクセサリーキット、G4V
7363976 ノズル検知器アクセサリーキット、G8V
高さセンサー
オプションの高さセンサーを使用すると、元のZ高さプログラム値からのワークごとのばらつきを検出できます。Z高さが変わる
と、システムは新しいZ高さ値を検知し、それに従ってプログラムも調整されます。 詳細については、1付録G「高さセンサーの
設定と使用」（168ページ）参照してください。
品目 部品番号 品名
7361667 高さセンサーアクセサリーキット、E/EVシリーズ
GVシリーズ 自動ディスペンシングシステム
108
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

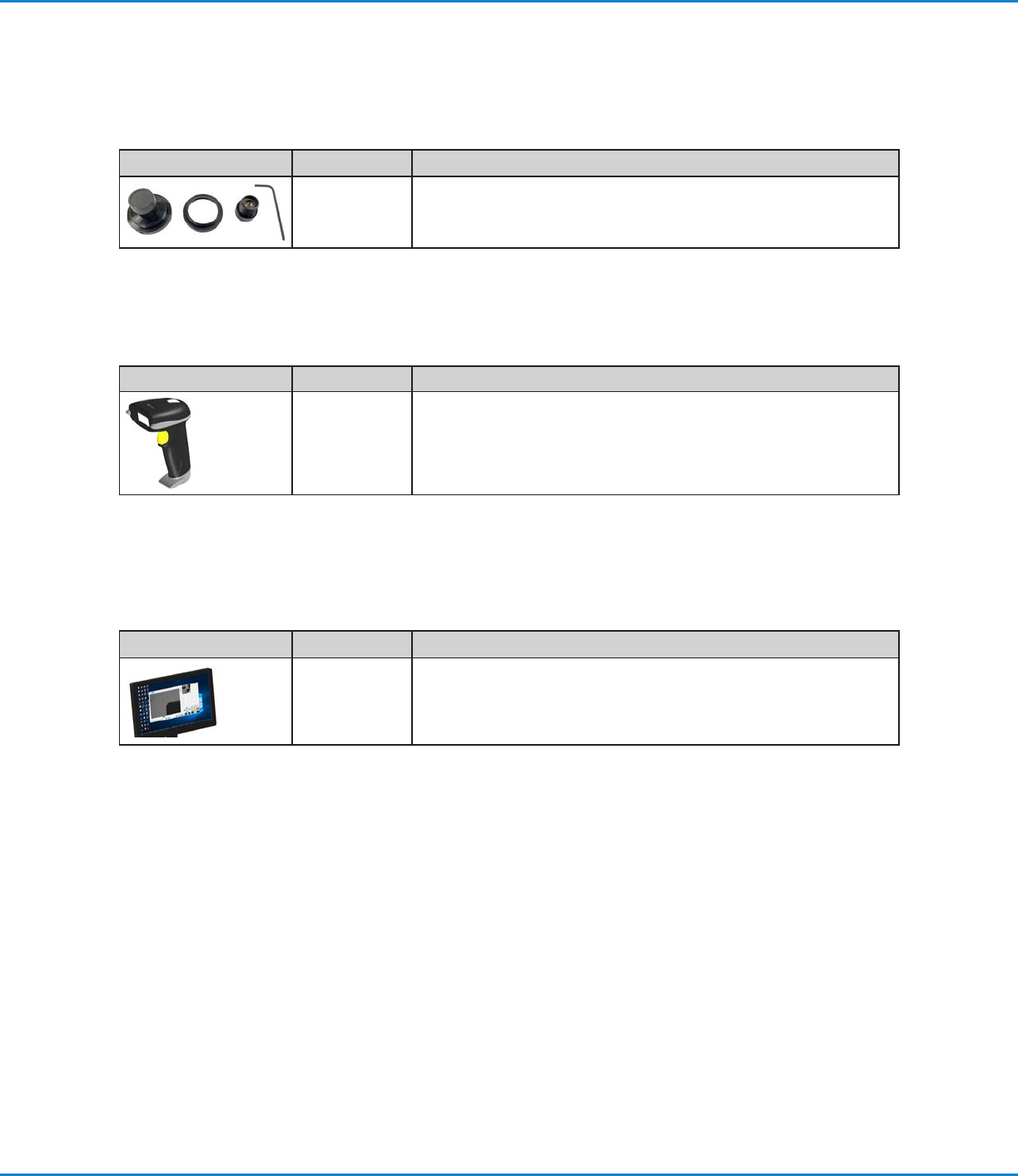

レンズキット
レンズキットには、焦点距離や視野などが異なる複数の高精度カメラ用レンズが含まれています。
品目 部品番号 品名
7360867 レンズアクセサリーキット、高精度カメラ
バーコードスキャナー
バーコードをスキャンしてプログラムを実行するには、このバーコードスキャナーを使用します。詳細については、「付録E、バー
コードスキャンのセットアップ」（161 ページ）を参照してください。
項目 部品番号 説明
7364357 キット、USBバーコードスキャナー
OptiSureソフトウェアキー
ノードソンEFDのOptiSure自動光学検査(AOI)ソフトウェアは、最新のDispenseMotionソフトウェア内でオプションのアド
オンとして利用できます。 AOI機能により、液滴の幅と直径を非常に確実に検査し、塗布要件が満たされているかどうかを判
定します。 OptiSure機能には、マーク画像をシステムで検出しやすいように拡張する高度な機能も含まれています。
品目 部品番号 品名
7365229 ソフトウェアキー、OptiSure自動光学検査(AOI)
ア ク セ サ リ ー（ 続 き ）
GVシリーズ 自動ディスペンシングシステム
109
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ア ク セ サ リ ー（ 続 き ）

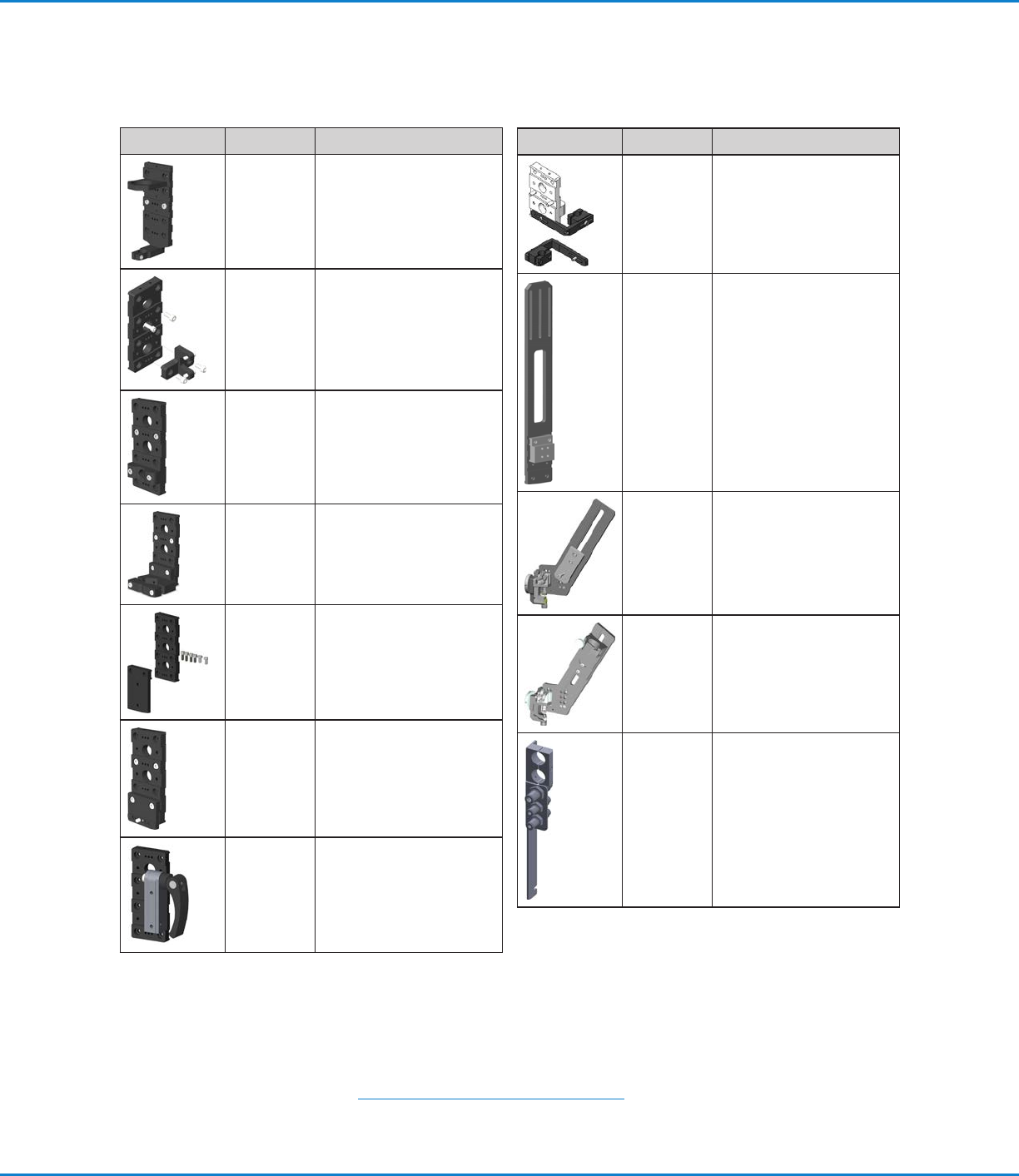

品目 部品番号 品名
7360610
シリンジバレル取り付 けブ
ラケット
7361815
PICO
Pµlse
バルブ用 取り
付 けブ ラケット
7360613
取り付けブラケット、取り
付け穴があるすべてのバル
ブ（752、725、741、736
、781、787、782シリーズ
バ ル ブ ）に 対 応
7361758
ユニバーサルバルブ取り付
け ブ ラ ケ ッ ト 、取 り 付 け 穴 の
ないすべてのバルブ（702、
754、794シリーズバルブ）
に対応
7363518
794-TC シリーズスクリュ
ーバルブ用 取り付けブラ
ケット
7361114
ｘQR41シリーズバルブ用
取り付 けブ ラケット
7362177
Liquidyn P-Jet/P-Dot
バルブ用 取り付けブラケ
ット
取り付 けブラケット
品目 部品番号 品名
7360609
EV シリーズ、シンプルビジ
ョンブ ラケット
7364423
取り付 けブ ラケット
797PCP (シングルポンプ)
7365000
7197PCP-2Kポンプ用シ
ャットオフバルブと取り付
けブ ラケットアセンブリ
7365933
Equalizer
™
2Kディスペン
スツ ー ル 用 シャットオフバ
ルブと取り付けブラケット
7364040
エアおよびケーブル管理用
ブラケット（2ケーブルクラ
ンプと3エアポート）
ツールおよびサプライ
交換部品については、以下のリンクから入手可能な「Automated Dispensing Systems Service & Replacement
Parts Manual」を参照してください： www.nordsonefd.com/RobotService.
