2. Job 编制器 PRG-NXTSN-006S0
86 NXT 系列 编程手册 Nexim 编
注意
被安装了 PH2 类型传感器的模组不能与安装了 LED 类型传感器的模组混合搭载。
电路板高度检测模式的设定
电路板高度测定点作为电路板高度定位点被定义。设定读取该定位点的顺序。
1. 进行电路板高度传感器种类的设定。

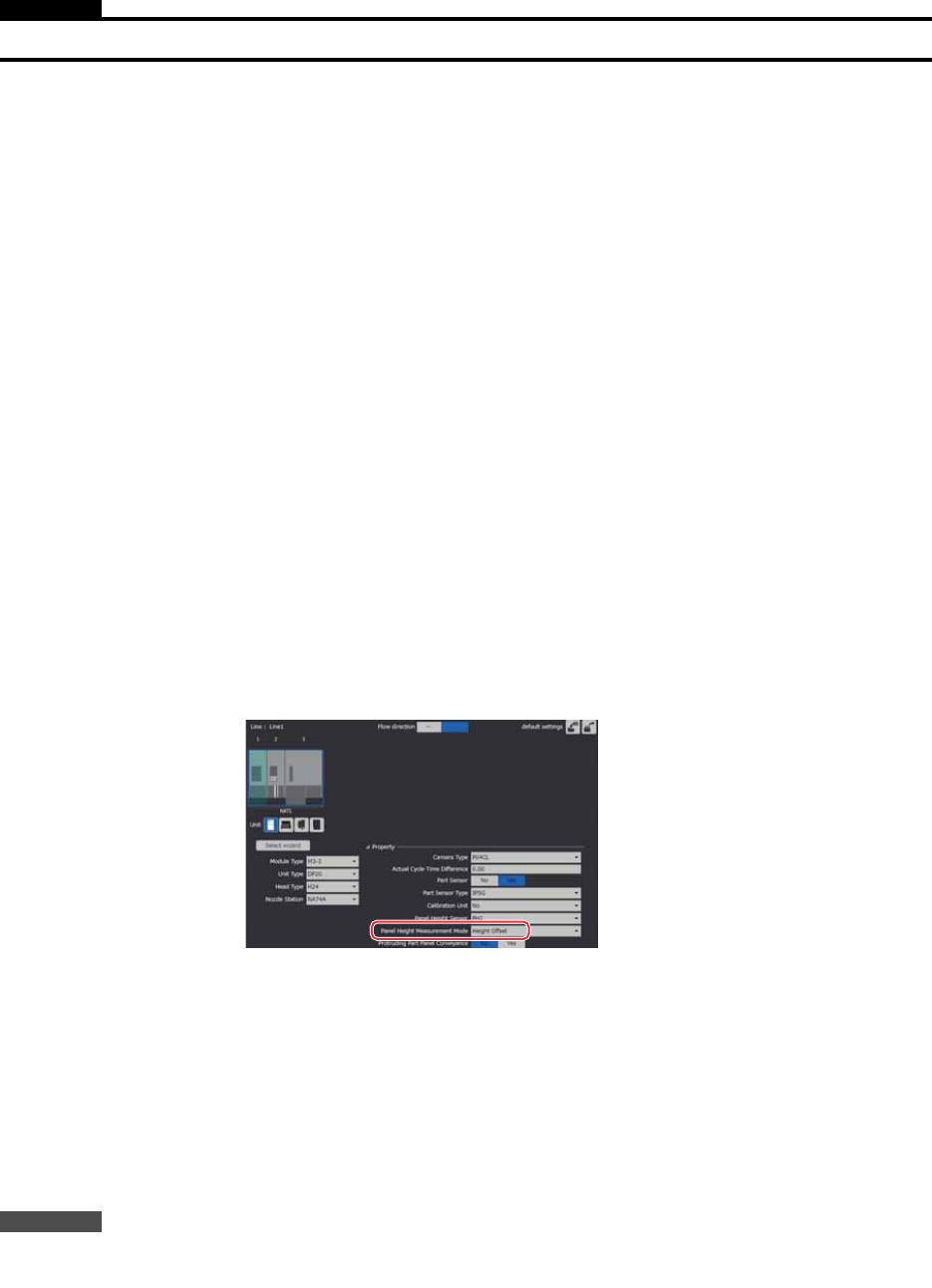

2. 在对象模组的 [Panel Height Measurement Mode] 上进行以下 a. ～ c. 的任一设定。
a. 只进行电路板高度补正时，对所有对象模组设定 [Height Offset]。
b. 进行电路板高度补正和电路板翘曲检查时，对开头模组设定 [Both]，对开头以外的对象模组设定
[Height Offset]。
c. 只进行电路板翘曲检查时，对开头模组设定 [Warp Check]，在开头以外的对象模组的 [Panel
Height Sensor] 中设定 [None]。
电路板翘曲公差范围的设定
对于进行测定的模组，设定电路板翘曲公差范围。
1. 在显示在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择生产线。
2. 选择机器后，在 [Setup] 区域上单击 [ 电路板翘曲 ] 图标。
备注
[Setup] 区域没有显示 [ 电路板翘曲 ] 图标时，单击 [ 选项选择 ] 键，在显示的对话框上选择 [ 电路板翘曲 ] 后单击 [OK] 键。
3. 设定 [PanelWarp Property] 的以下项目。
输入范围： Height Offset 进行电路板高度补正
Warp Check 进行电路板翘曲检查
Both 进行双方项目
Default 值： Height Offset
01PRG-0497E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
87
使用了托架的电路板时，从 [Panel Information] 的 [Thickness] 和 [Pallet Thickness] 以 Z0 基准看时，如
果 [Panel Warp Property] 大于 Z0±2.0，在数据检查中会发生异常。
电路板高度定位点的设定
进行电路板高度定位点的类型和坐标的相关设定。
1. 在 Job 编辑器选择 [ 电路板创建步骤 ]-[ 顺序调整 ] 后，选择 [ 定位点 ] 标签页。
2. 切换 Top 和 Bottom 时，单击 [Top/Bottom 切换 ] 图标。
3. 选择 [ 定位点 ] 标签页后，显示定位点顺序。
4. 在 [Type] 设定为 “Panel Height” 的各行顺序上，设定以下的项目。
[Upper Limit]： 设定电路板翘曲的从电路板上面开始的上限方向的公差值
输入范围： 0 ～ 2.0mm
Default 值： 1.0mm
[Lower Limit]： 设定电路板翘曲的从电路板上面开始的下限方向的公差值
输入范围： -2.0 ～ 0mm
Default 值： -0.3mm
项目名 设定内容
Board 指定 0 （全局定位点）或者子电路板号码 （本地定位点）
Type 指定 Panel Height。
01PRG-0498E
1mm
ᣛᅮЁᖗԡ㕂തᷛ
35*6
1mm
01PRG-0499E
2. Job 编制器 PRG-NXTSN-006S0
88 NXT 系列 编程手册 Nexim 编
注意
• 主定位点和副定位点不能参照相同的基准定位点。
• 主定位点和副定位点不能参照不同的子电路板号码的基准定位点。
注意事项
• 电路板高度定位点的设定1 个都没有设定时，即使将电路板高度传感器类型设定为None以外，电路
板高度检测的功能也无效。
• 电路板高度定位点的总数超出 36 个定位点时，在数据检查中会出现异常。
• 不要在机上 PAM 测定的 Job 中将电路板高度检测功能设定为有效。
生产多块子电路板的电路板时
各个子电路板存在电路板高度差的情况
电路板高度定位点的设定方法
在 1 块子电路板设定 3 点以上的测定点。
对于子电路板数较多的电路板，1 块子电路板上能够设定的测定点数存在限制。请参照下表进行设定。
备注
按照子电路板单位设定测定点时，测定点的总数请设定为 1000 点以下。
注意事项
对于没有围住的贴装点，使用最近的测定点进行补正。
Pos X, Pos Y 指定电路板高度测定区域的中心坐标。
Main Mark,
Sub Mark
按照全局定位点 （子电路板号码 0）创建电路板高度定位点时，请在主定位点，副定位
点中设定成参照子电路板号码 0 的基准定位点。
按照本地定位点 （子电路板号码 1 ～）创建电路板高度定位点时，请在主定位点，副定
位点中设定成参照相同子电路板号码的基准定位点。或者，设定成参照子电路板号码 0
的基准定位点。
子电路板数 最大能够设定数
50 子电路板以下 最大能够设定 9 点
51 ～ 250 子电路板 最大能够设定 4 点
251 ～ 500 子电路板 最大能够设定 2 点
501 子电路板以上 只能设定 1 点
项目名 设定内容
