PRG-NXTSN-006S0 2. Job 编制器 NXT 系列 编程手册 Nexim 编 33 2.4.5 Feeder Setup 的设定 通常情况下没必要对 [Feeder Se tup] 标签页进行设定。优化时 Feeder Setup 被自动设定。仅在手动配置 元件供料槽时进行设定。 进行优化后，非支架规格的立 式元件供料器被优先分配。使用支架 规格的立式元件供料器时，请通过手动 或者 [F eeder Availab le…

100%1 / 337
2. Job 编制器 PRG-NXTSN-006S0
32 NXT 系列 编程手册 Nexim 编
Supports P04CL(CV3)
Camera
设定 P04CL(CV3) 相机是否可以使用侧射上段 2 的光源类型的模组。
注意
V12 工作头无法使用侧射上面级 2 的照射模式。
Camera Position 只 M6 模组显示该设定，此设定用于指定 M6 模组的相机位置。仅当 M6 模组
带有料站托架时设定才有效。
Actual Cycle Time
Difference
如果模组的计划周期时间与实际周期时间之间存在差异，则要进行此项设置。
该项指定这两个周期时间之间的差异。
Part Sensor 指定是否安装了元件有无检查传感器。
Calibration Unit 指定是否安装了用于确认吸嘴负荷的校正台单元。
Supports 1.5-inch
Parts
设定是否可以使用 OF 工作头贴装最大高度为 1.5inch (38.1mm) 的元件。
Yes：可以贴装最大高度为 1.5inch 的元件的设定。
※Panel Height Sensor 以及 Panel Height Measurement Mode 的设定时无
效。
No：不对应贴装最大高度为 1.5inch 的元件的设定。
Panel Height Sensor 设定电路板高度测定传感器的种类。
None：未搭载电路板高度测定传感器。
LED：搭载 LED 型传感器。
PH2：搭载激光型传感器 （PH2）。
Panel Height
Measurement Mode
设定电路板高度传感器的运用方法。
Height Offset: 进行电路板高度补正
Warp Check: 进行电路板翘曲确认
Both: 两种都进行
Protruding Part Panel
Conveyance
设定元件超出电路板时是否每个模组都进行电路板搬运。
LCR Unit 设定是否搭载 LCR 检查单元。
注意
此功能在生产中使用时，需要辅助软件上的设定。
Perform Paired
Module Production
设定是否进行 M3 模组的双模组生产。
备注
Perform Paired Module Production 不对应 NXT-2c 以及 NXT-3 的 M3-3S 模组。
Panel Stopping
Position Offset
为了进行双模组生产 （或者 M6-2SP 模组的生产），想要在初始位置以外的
位置停止电路板时，请指定位置修正值。如果设定了正值，向左侧偏移，如果
设定了负值，则向右侧偏移。
Operation Type 设定 H24 工作头的类型。
项目名 说明
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
33
2.4.5 Feeder Setup 的设定
通常情况下没必要对 [Feeder Setup] 标签页进行设定。优化时 Feeder Setup 被自动设定。仅在手动配置
元件供料槽时进行设定。
进行优化后，非支架规格的立式元件供料器被优先分配。使用支架规格的立式元件供料器时，请通过手动
或者 [Feeder Available] 进行设定。
备注
配置了立式元件供料器时，请进行 [Feeder Name] 的设定。详细内容请参照 「立式元件供料器使用说明书」。
设定方法

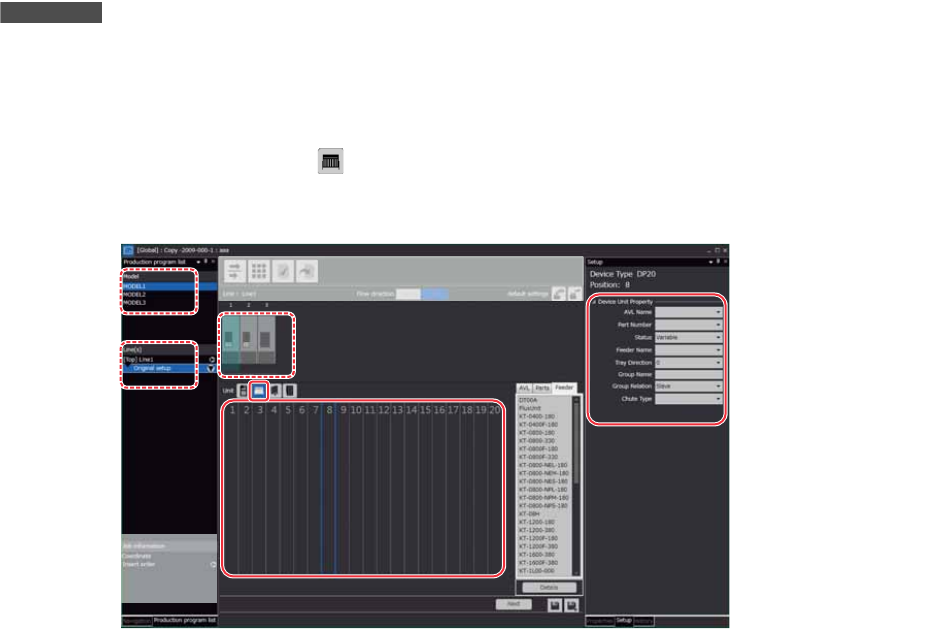

1. 在[生产程序列表]画面的[对象模型]上选择了模型的[对象生产线]上选择生产线后，在生产线图上选择
对象模组后，单击 [ 单元 ] 的 [ ] 图标。显示供料器或者料盘的配置。
2. 选择料槽后，设定 [Setup] 区域的 [Device Unit Property] 的各个项目。
01PRG-0548E
2. Job 编制器 PRG-NXTSN-006S0
34 NXT 系列 编程手册 Nexim 编

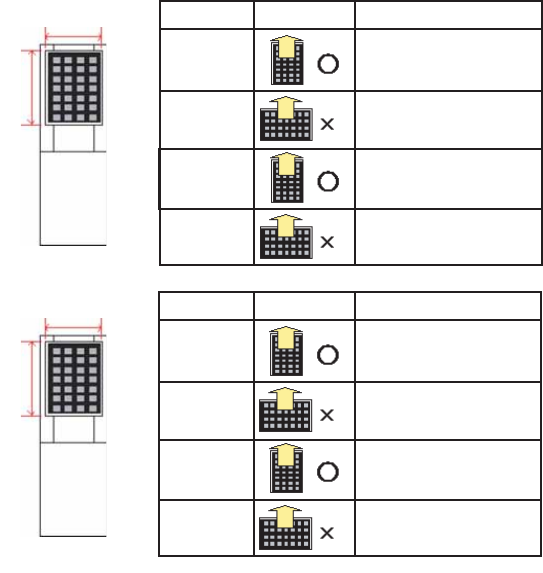

关于料盘方向设定
使用料盘单元供应料盘元件时，料盘方向设定为 90 度，270 度后 X，Y 发生替换，发生无法供应的现象。
下图的料盘尺寸时，只有 0 度和 180 度时可以供应。
TrayUnit-M
Tray Width(Y) =322.6mm
Tray Length(X) = 135.9mm
35*6D
ᯯੇ ਥੜᩣ䖳
ᓜ
ᓜ
ᓜ
ᓜ
ഖѰᯏⴎᇳᓜѰPPθᡶԛθ
ഖѰᯏⴎᇳᓜѰPPθᡶԛθ
ഖѰᯏⴎᇳᓜѰPPθᡶԛθ
ഖѰᯏⴎᇳᓜѰPPθᡶԛθ
ਥԛᩣ䖳
уਥԛᩣ䖳
ਥԛᩣ䖳
уਥԛᩣ䖳
TrayUnit-LT
Tray Width(Y) =330.0mm
Tray Length(X) = 276.0mm
ᗘ
ᗘ
ᗘ
ᗘ
TrayUnit-LTW
ഖѰᯏⴎᇳᓜѰPPθᡶԛθ
ഖѰᯏⴎᇳᓜѰPPθᡶԛθ
ഖѰᯏⴎᇳᓜѰPPθᡶԛθ
ഖѰᯏⴎᇳᓜѰPPθᡶԛθ
ਥԛᩣ䖳
уਥԛᩣ䖳
ਥԛᩣ䖳
уਥԛᩣ䖳
ᯯੇ ਥੜᩣ䖳
