PRG-NXTSN-006S0 2. Job 编制器 NXT 系列 编程手册 Nexim 编 149 • 4 根 PIN 转印用吸嘴的等速开始高度和等速结束高 度彼此相等 ※1 ※1 ．根据 [Flux] - [Slow d ipping heig ht mode] 的值改变条件。请参照下表。 Z 轴上升时的减速速度 Slow Dipping Up Speed 刮刀高度 Squeegee Height (1) Z 轴等速开始・结束高度 …
2. Job 编制器 PRG-NXTSN-006S0
148 NXT 系列 编程手册 Nexim 编
• PIN 转印用使用多个种类的元件数据时，请在料槽上设定每个元件数据。
注意事项
• PIN 转印顺序用的料槽被固定占有。即使通过动态次料站或自由配置在 PIN 转印顺序用的料槽上设
定了元件，也不能在生产时使用。
• 因为 PIN 转印顺序时不吸取元件，所以请不要进行 AVL 的指定。
4. 请设定 PIN 转印顺序的坐标。
a. 显示 [ 生产程序列表 ] 画面，请在 [ 对象生产线 ] 上选择生产线。
b. 请在选择 [Job 信息 ] ｰ [Coordinate] 后，选择 [ 元件 ] 标签页。
c. 请右击顺序显示区域后，在显示的菜单上选择 [ 元件的追加 ]。
d. 请在显示的对话框内设定元件、参照定位点、贴装坐标。
进行同时浸渍时
G04(F) 工作头时，全部满足以下条件时，可以进行 PIN 转印时的同时浸渍。
• 工作头上安装了 4 根 PIN 转印用吸嘴
• 4 根 PIN 转印用吸嘴的吸嘴规格数据上的吸嘴长度相等
• 4 根 PIN 转印用吸嘴的以下的浸渍条件相等
下降端停止定时器 Dwell Time
Z 轴下降时的减速速度 Slow Dipping Down Speed
01PRG-0585E
01PRG-0586E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
149
• 4 根 PIN 转印用吸嘴的等速开始高度和等速结束高度彼此相等 ※1
※1 ．根据 [Flux] - [Slow dipping height mode] 的值改变条件。请参照下表。
Z 轴上升时的减速速度 Slow Dipping Up Speed
刮刀高度 Squeegee Height
(1) Z 轴等速开始・结束高度 Slow Dipping Height
(2) Z 轴下降时的等速开始高度 Slow dipping down height
(3) Z 轴上升时的等速结束高度 Slow dipping up height
Z 轴等速开始・结束高度设定 项目名 同时浸渍条件
全部托架为成批设定 Use slow dipping height (1) 彼此相等
全部托架为个別设定 Use separate Height for
up and down
(2)和(3)彼此相等
托架之间的
不同设定
吸嘴 A
（成批设定）
Use slow dipping height 吸嘴 A 的 (1) 和吸嘴 A 以外的
吸嘴的 (2) 和 (3) 的设定值相等
吸嘴 A 以外的
吸嘴
（个別设定）
Use separate Height for
up and down
2. Job 编制器 PRG-NXTSN-006S0
150 NXT 系列 编程手册 Nexim 编
2.5.34 使用 3D 共面性检测器时

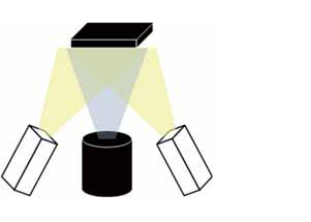

3D 共面性检测器是通过投影仪在元件上投下多个图形并进行影像处理来检查元件端子下面的均匀性 （共
面性）的单元。
通过在贴装元件时实施共面性检测，可以防止引脚翘起等不良元件的贴装。
必要器材
适用机种
• M6-3(c) 模组
单元
• 共面性对应模组
• H01、H02、H02F、G04、G04F、OF 工作头
• 料站托架 （※1）
• 料盘单元 -M、料盘单元ｰ M×2
• 料盘单元 -LT、LT2、LTC （※2）
• 料盘供料器 -M、L
• 3D 共面性检测器
• 3D 共面性检测器专用治具吸嘴
必要软件
除了 NXT 应用程序、Nexim 以外，还需要以下软件。
• MEdit
• 3D 共面性编辑器
※1 请务必将元件相机设置在料站托架的中央位置。
※2 使用的吸嘴置放台请使用共面性检测专用物品。
料盘单元 -LT、LT2、LTC 以外的料站类型没有吸嘴置放台的限制。
30PRG-0491S
