点胶 （Glue Property）
検査 （Inspection Property）
2.4.4 模组的设定

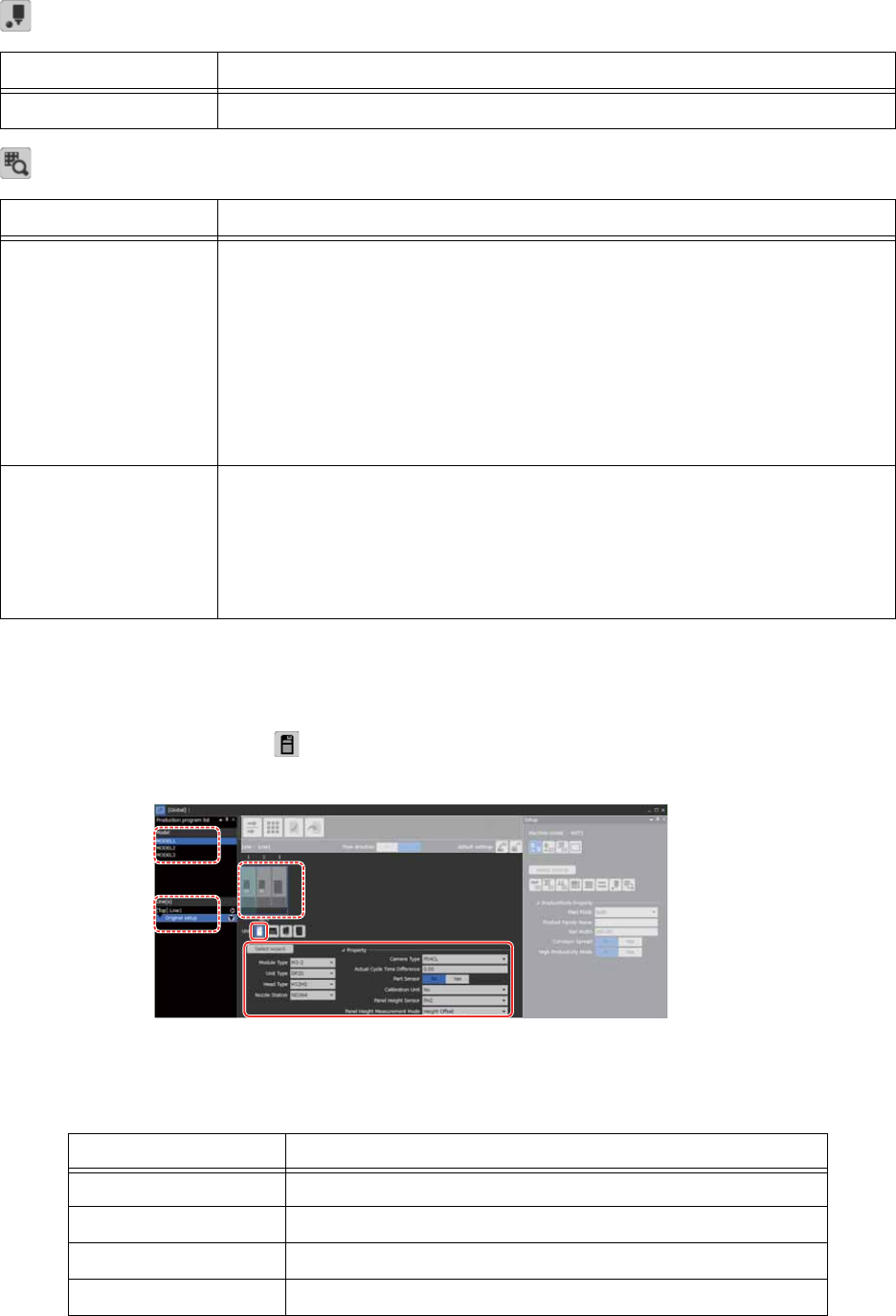

在 [ 生产程序列表 ] 画面的 [ 对象模型 ] 上选择了模型的 [ 对象生产线 ] 上选择生产线后，在生产线图上选
择对象模组后，单击 [ 单元 ] 的 [ ] 图标。显示设定模组构成的项目，以及相机类型或者传感器等的详细
设定项目。
模组
设定以下的项目。设定方法除了从各个下拉列表选择之外，也可以通过向导方式进行设定。
项目名 说明
Do Apply Check 设定是否进行胶着剂的实际涂敷检查。
项目名 说明
Skip when IH1
Detected Errors
发生 IH1 检查异常时，设定是否自动跳过之后的贴装。
Off：发生检查异常时，不进行自动跳过。操作员在机上或 IH 轨道上进行确
认。
Auto Board Skip：发生检查异常时，有发生异常元件的子电路板在之后的贴
装中自动跳过。操作员不进行确认。
Auto Panel Skip：发生检查异常时，自动跳过之后的所有贴装。操作员不进
行确认。
Foreign Object
Detected
设定在进行异物检查中发生检查异常时，是否自动跳过之后的贴装。
Skip Panel：发生异物检查异常时，自动跳过之后的所有贴装。不进行操作员
确认。
Check：发生异物检查异常时，不进行自动跳过。IH1 机或者 IH 搬运轨道上
进行操作员确认。
项目名 说明
Module Type 设定模组类型。
Unit Type 设定元件供应单元。
Head Type 设定工作头类型。
Nozzle Station 设定吸嘴置放台类型。
01PRG-0546E
2. Job 编制器 PRG-NXTSN-006S0
30 NXT 系列 编程手册 Nexim 编

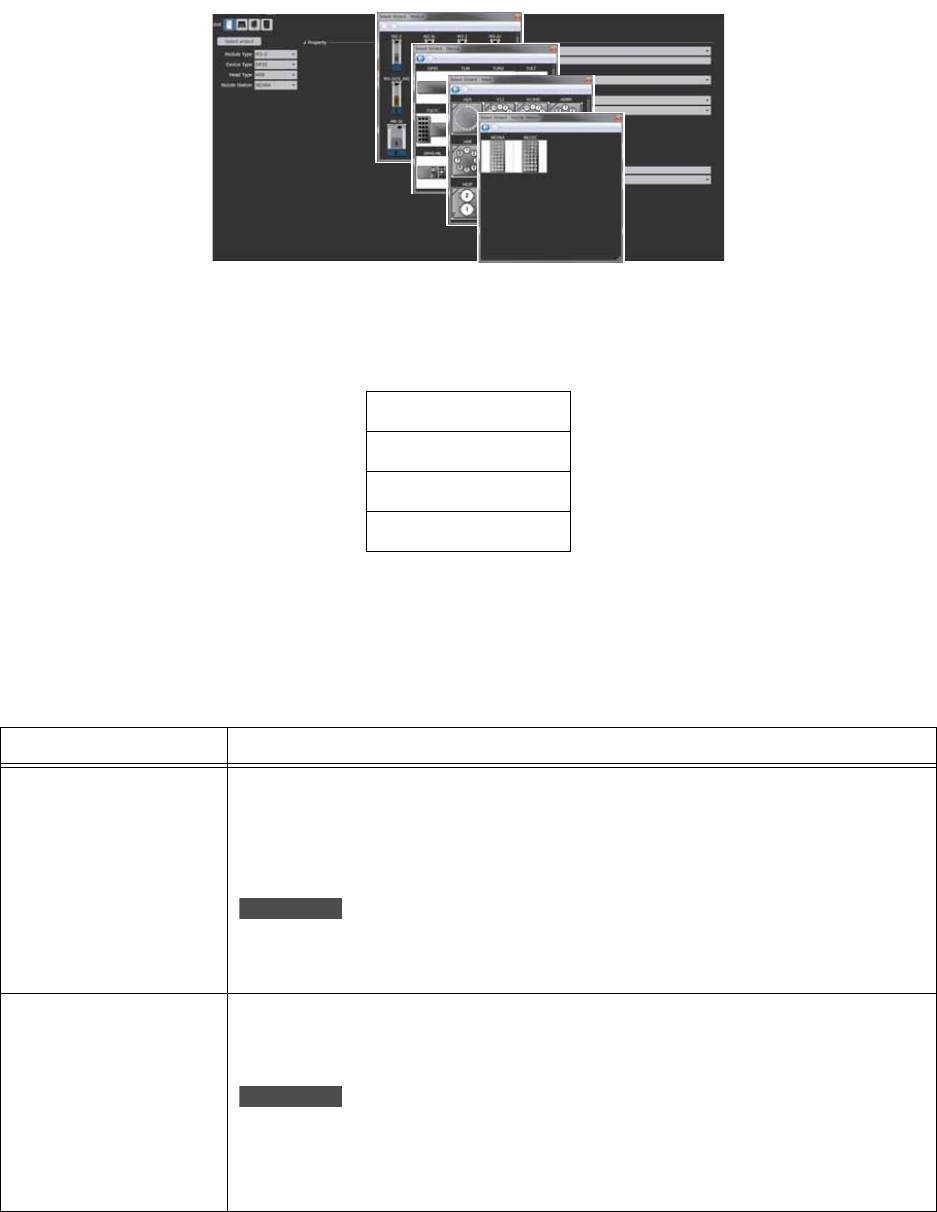

• 使用向导形式的设定方法时，单击 [ 向导选择 ] 后，在显示的各个对话框内单击设定项目 （图示）。
注意
• 以下组合时无法混载模组。
• 进行了无效设定时设定栏的文字变为が红色，不能执行优化。
Property （详细设定）
显示项目根据模组构成而不同。请设定显示的各个项目。
NXT-2 和 NXT-2c
NXT-2 和 NXT-3c
NXT-3 和 NXT-2c
NXT-3 和 NXT-3c
项目名 说明
Coplanarity 指定模组中是否安装有共面性测定单元。
Sensor: 搭载着传感器类型的共面性检查单元。
3DVer1/ 3DVer2: 搭载着 3D 共面性检查单元。
备注
• Sensor 不对应 NXT-3/NXT-3c。
• 3DVer1/3DVer2 是 NXT-3 用共面性检查单元。
Camera Type 设定元件相机的类型。
P04：是标准的前光相机。通常使用该相机。
备注
P04 不对应 NXT-3 和 NXT-3c。
Sidelight：（工作头：H01，H02(F)，OF） 是侧光相机。当需要使用侧光进
行影像处理时使用该相机，例如处理带有引脚的元件。
41PRG-0175-Eb
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
31
Camera Type P03：（工作头：H01，H02，G04） 该相机的分辨率高于 Standard 相机，影
像获取范围高于 High Resolution 相机。在 Standard 相机的分辨率不足，但
是没有必要使用 High Resolution 相机时，使用该相机。
备注
P03 不对应 NXT-3 和 NXT-3c。
P05: （工作头：H08M, H01, H02(F), OF, V12） 通过宽镜头成批影像获取提
高生产率。另外，P05 相机只能搭载在 M6 模组上。不能搭载在 M3 模组上。
备注
P05 和 V12 的组合不对应 NXT-3 和 NXT-3c。
High Resolution[P014]：（工作头：H01，H02，G04） 是高分辨率相机。当
不能使用其他相机处理很小的锡球 （例如 CSP 和倒装芯片上的锡球）或者很
小的基准定位点时，使用该相机。
备注
High Resolution[P014] 不对应 NXT-3 和 NXT-3c。
MP03: （工作头 : H01, H02, G04) 高像素对应。维持分辨率和视野的两方面
的优点，大范围的元件时能够提高产能。
备注
MP03 不对应 NXT-3 和 NXT-3c。
MP05:（工作头 : H01, H02, G04, H04(S), H08, H08M, H12S, H12HS, V12,
OF) 是高像素对应相机。维持分辨率和视野的两方面的优点，大范围的元件时
能够提高产能。能够分割影像处理。只能搭载在 NXT-2,NXT-2c 上。（需要进
行模组改造。）
备注
MP05 不对应 NXT-3 和 NXT-3c。
P04CL：使用于 NXT-3/NXT-3c 的通用正面光相机。
MP03CL：NXT-3/NXT-3c 用相机 （工作头 : H01, H02(F), G04(F))
对应高像素。可以在保持分辨率和视野的同时，对大范围元件具有高产能。可
以进行分割影像处理。
MP05CL：NXT-3/NXT-3c 用相机。（工作头 : H01, H02(F), G04(F), H04,
H04S(F), H08, H08M，H12HS, OF)
对应高像素。可以在保持分辨率和视野的同时，对大范围元件具有高产能。可
以进行分割影像处理。
BP04CL：NXT-3/NXT-3c 用相机。（工作头：H24, H24A, H24S, H24G)
图形拍摄抑制相机。用于特殊形状的元件，当图形背景被光反射导致影像错误
时使用。
备注
P04CL, MP03CL, MP05CL, BP04CL 不对应 NXT-2 以及 NXT-2c。
None：（工作头：V12） 对无元件相机模组 （包含 V-Advance 模组）的设
定。
