5.2.6 查找线的设定
以下说明除了查找线形状基本模块之外，个别设定查找线的方法。
查找线的设定方法有以下 2 种。
• 设定双查找线的方法
• 设定单查找线的方法
2 种设定方法可以在选项对话框内进行选择。
关于选项对话框的设定
说明有关选项对话框的设定。

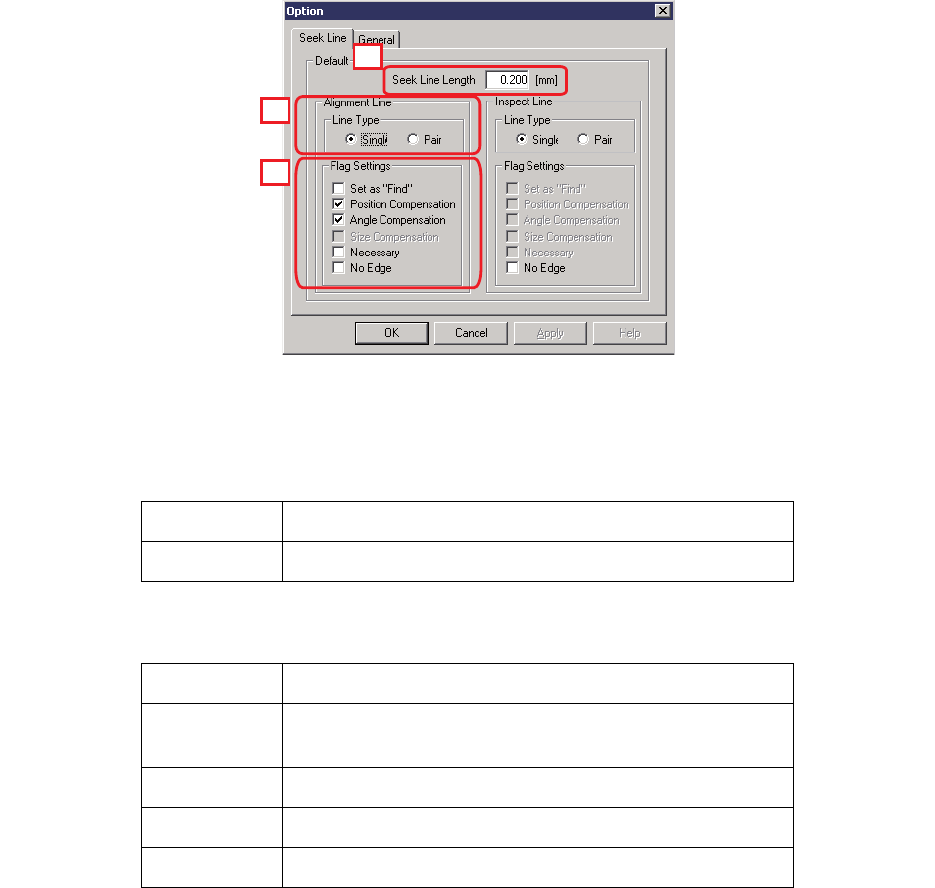

请在 Seek Template Editor 的菜单栏内选择 「工具」- 「选项」，显示选项对话框。
1. 查找线长度：设定查找线的长度。
2. 生产线类型
3. Flag 设定
单： 可以使用单查找线进行设定。
双： 可以使用双查找线进行设定。
Find 设定： 对于对象查找线使用粗定位时选择。
位置补正 /
角度补正：
最后定位时使用位置和角度的补正时选择。
尺寸补正： 选择了双查找线时变为有効。
必要条件： 不使用。
边界无： 查找线部没有边界时选择。主要用于检查查找线。
33TOP-0063E
1.
2.
3.
PRG-NXTSN-006S0 术语表
NXT 系列 编程手册 Nexim 编
317
术语表
A
alternate feeder （次供料器）
能够预先在料站平台上的空料槽上进行准备，以便从其他的供料器位置供应相同元件。当初始供料器发生
料尽后，吸取位置就会移动到次供料器上。可以指定多个次供料器。当一个次供料器发生料尽时，就使用
被设置成循环方式的下一个次供料器。如果到达被设置成循环方式的最后一个供料器时，则再次使用初始
供料器。如果没有使用动态次供料器 （使用 Fujitrax 时），则必须在供料器安装中设置次供料器的位置。
assign （分配）
存在于 Job 的坐标数据内，指定使用哪台机器进行定位读取、贴装元件和点胶。
B
background （后台）
一般用于 Fuji 的旧机器上，表示生产程序条件。是用于保存没有使用的生产程序的机器存储器部分。
[Background] 生产程序是指被保存在该部分的生产程序。相反，当前生产程序被称为 [foreground] （前
台）生产程序。该术语不适用于 NXT。在 NXT 中被称为 Next Job。
board （子电路板）
贴装电子元件的印刷电路板上的最小独立单元。
BOM file （BOM 表）
“Bill Of Materials” 的缩写。BOM 表包含有一些数据信息，例如对应子电路板上参考记号的每个位置的
元件号码。该文件也会包含其他添加到 Job 元件数据的字段。
C
CAD file （CAD 文件）
由 CAD 系统输出的文件。通常这个文件包括对应子电路板上每个位置的参考记号，X/Y 坐标值和角度等。
calibration data （校正数据）
操作机器所需要的机器固有数据。例如，定义各种机器构成部件之间空间关系的数据等。
CCIMF format （CCIMF 格式）
1 种媒介文件格式。通过 Port Wizard 转换的 F4G 程序和元件数据以 CCIMF 文件形式输出。Fuji Flexa 和
FujiCam 的生产程序都是 CCIMF 格式。
centroid CAD
具有元件坐标和参考记号的文本文件。文件内的每一行只对应一个元件数据。有时也会包含其他数据，例
如元件号码和电路板正反面等。
coordinate data （坐标数据）
显示在 Job 编制器中的数据，它包含每个元件、定位点和胶点的位置数据和其他必要设置。
术语表 PRG-NXTSN-006S0
318 NXT 系列 编程手册 Nexim 编
current job （当前 Job）
指按下 START 时将要进行生产的 Job。该 Job 保存在机器存储器内。可以在每个通道上设定当前 Job，也
可以使所有通道的 Job 相同。
D
dynamic alternate feeder （动态次供料器）
使用 Fujitrax Verifier 时，即使没有在 Job 内特定固定位置也能够使用次供料器。使用该功能时一旦发出
料尽警告，操作员可以准备安装有即将料尽料卷的备用供料器，经过 Fujitrax 验证后将供料器安装到同一
模组的空料槽中。机器检查供料器中的元件，然后自动将该供料器变更为次供料器。当初始料槽中的元件
料尽时，机器就会从次供料器上吸取元件。
E
element （要素）
为元件同一侧上的引脚群。是具有相同长度、宽度和间距的一组引脚。
F
fiducial mark （基准定位点）
将元件贴装到子电路板上时用于定位调整的标记。基准定位点和其他电路图形一起被印刷在电路板衬底上
并成为图形显示位置的定位标志。有元件基准定位点，子电路板基准定位点和电路板基准定位点 3 种类
型。
G
global job （全局 Job）
被保存在 Nexim Job 服务器中的 Job，可以被用户服务器的所有用户访问。
glue mark （胶着剂定位点）
点胶机专用的定位点。机器在开始生产时进行胶点试涂敷以确认胶着剂的涂敷量是否正确。胶着剂定位点
的数据被用于检测胶点的尺寸。试涂敷的胶点尺寸错误时，需要调整胶着剂的涂敷气压。
I
Icon Bar （图标栏）
默认情况下显示在工具栏下面导向器窗口的左侧。图标栏分为数组，通过单击灰色按钮上的组名称可以打
开每个组。通过单击图标栏中的项目，可以变更导向器的显示、执行操作或者打开程序。
J
job
表示生产一块电路板所需要的所有数据。被保存在群组内。
Job Editor （Job 编制器）
用于创建和编辑 Job 的 Nexim 组件。
