PRG-NXTSN-006S0 2. Job 编制器 NXT 系列 编程手册 Nexim 编 123 设定压下用料槽 压下用的顺序也和通常贴装顺 序相同，需要对 Device 进行设定。 与通常的贴装元件相同，请在此模组 中将压下顺序设定在空料槽上。在多 个条件下压下时，需要对每个条 件进行设定。虽然需要 Device 的设定，但是不需要在机器上安 装元件。 上图中虽然压下用料槽配置在 供料器料槽上，但是空料槽却可以配置在任 何位置。使…
2. Job 编制器 PRG-NXTSN-006S0
122 NXT 系列 编程手册 Nexim 编

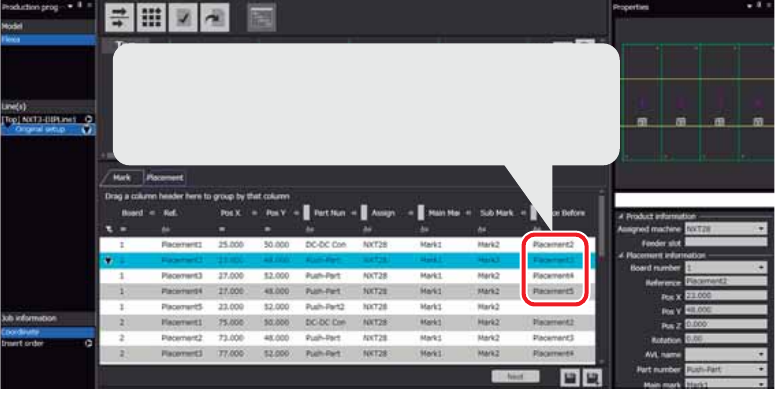

指定压下坐标
按照通常的贴装顺序的步骤，设定压下坐标。
为了控制压下元件的贴装和压下动作的顺序，需要设定 [Place Before]。请在压下顺序的 「Place Before」
栏中设定压下用的顺序。对于 1 个元件需要在多处压下时，如上图所示，在压下用顺序的 「Place
Before」栏中依次设定下一压下顺序。
另外，压下用顺序的 「BoardID」请设定为与压下对象相同。
01PRG-0456S
ᜩ㾷ᇐুсᓅਭᰬθ൞ুс亰ᓅⲺ>3ODFH%HIRUH@
ṅѣᇐсжুс亰ᓅȾ䘏ṭθቧՐ➝Њ
Ⲻ亰ᓅুсȾ
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
123

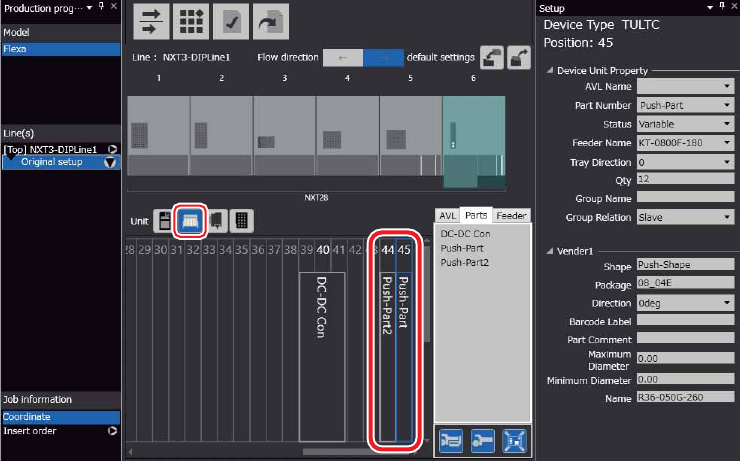

设定压下用料槽
压下用的顺序也和通常贴装顺序相同，需要对 Device 进行设定。
与通常的贴装元件相同，请在此模组中将压下顺序设定在空料槽上。在多个条件下压下时，需要对每个条
件进行设定。虽然需要 Device 的设定，但是不需要在机器上安装元件。
上图中虽然压下用料槽配置在供料器料槽上，但是空料槽却可以配置在任何位置。使用料盘单元 -M 或者
料盘供料器时，推荐配置在供料器料槽。
没有空料槽的模组不能进行压下动作。
此外，在料盘单元 -LT 中对指定为 reserved 的料槽指定了压下顺序时，与指定了通常元件时相同，不能从
补充用料盘箱进行补料。必须运用次供料器配置进行生产时，压下顺序也需要配置次供料器。
请注意，使用料盘单元 -LT 进行料盘的层叠生产时，在配置了通常元件的料槽上配置压下顺序后，料盘层
叠时可以占有的料槽数会受到限制。
使用带位置检查料盘验证功能时，请不要将紧挨的压下顺序元件和通常元件设定为子料槽。
01PRG-0457E
2. Job 编制器 PRG-NXTSN-006S0
124 NXT 系列 编程手册 Nexim 编
2.5.24 如何进行元件的 2 维码检查
对象工作头
• H01，H02(F)，G04(F) 工作头
对象 2 维码
• DataMatrix，QR 编码
注意
分割影像获取功能不能与本功能一起使用。 QR 编码只对应 Model 2 Symbol 型号 1 ～ 20，除此以外的 QR 编码不能够读取。
备注
QR 编码是 （株）DEVSOMAVE 的注册商标。

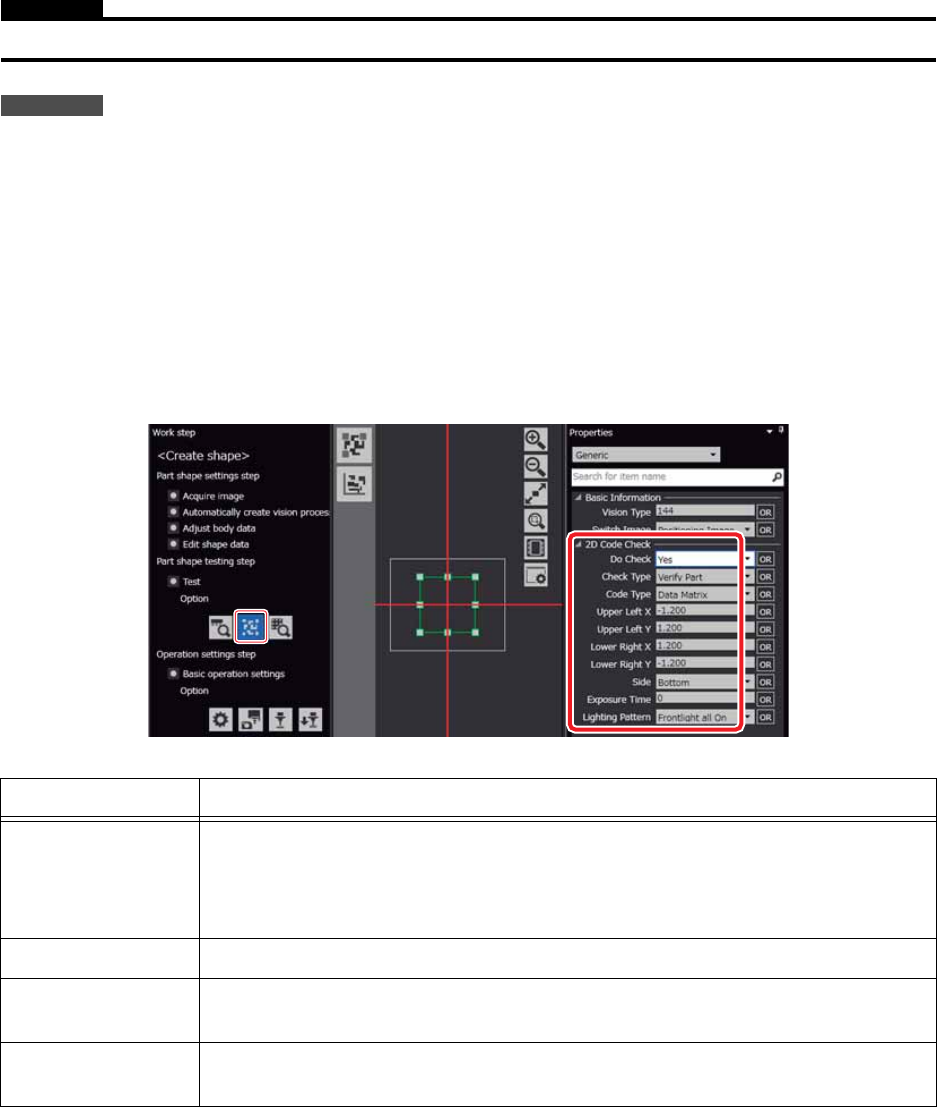

Job 的创建方法
1. 在 [ 元件数据 ] 画面上单击 [ 外形 ] 图标后，双击贴装元件。显示 [ 外形编辑器 ]。
2. 单击 [ 元件形状测试步骤 ] 的 [ 选项 ] 的 [2 维码检查 ] 图标。
3. 将 [ 属性 ] 区域的 [2 维码检查 ] 的 [Do Check] 设定为 “Yes”。
显示用于元件 2 维码检查的必要设定项目，进行各个项目的设定。
项目名 说明
Check Type 设定元件 2 维码的确认内容。请设定 [Verify Part]。
Verify Part：确认元件
Manage Part ID：确认元件 ID
Code Type 从 Data Matrix，QR Code 选择元件 2 维码的形状。
Upper Left X
Upeer Left Y
设定元件 2 维码的读取范围的左上方坐标。坐标输入值为从元件中心开始的距
离。
Lower Right X
Lower Right Y
设定元件 2 维码的读取范围的右下方坐标。坐标输入值为从元件中心开始的距
离。
01PRG-0478E
