PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
143

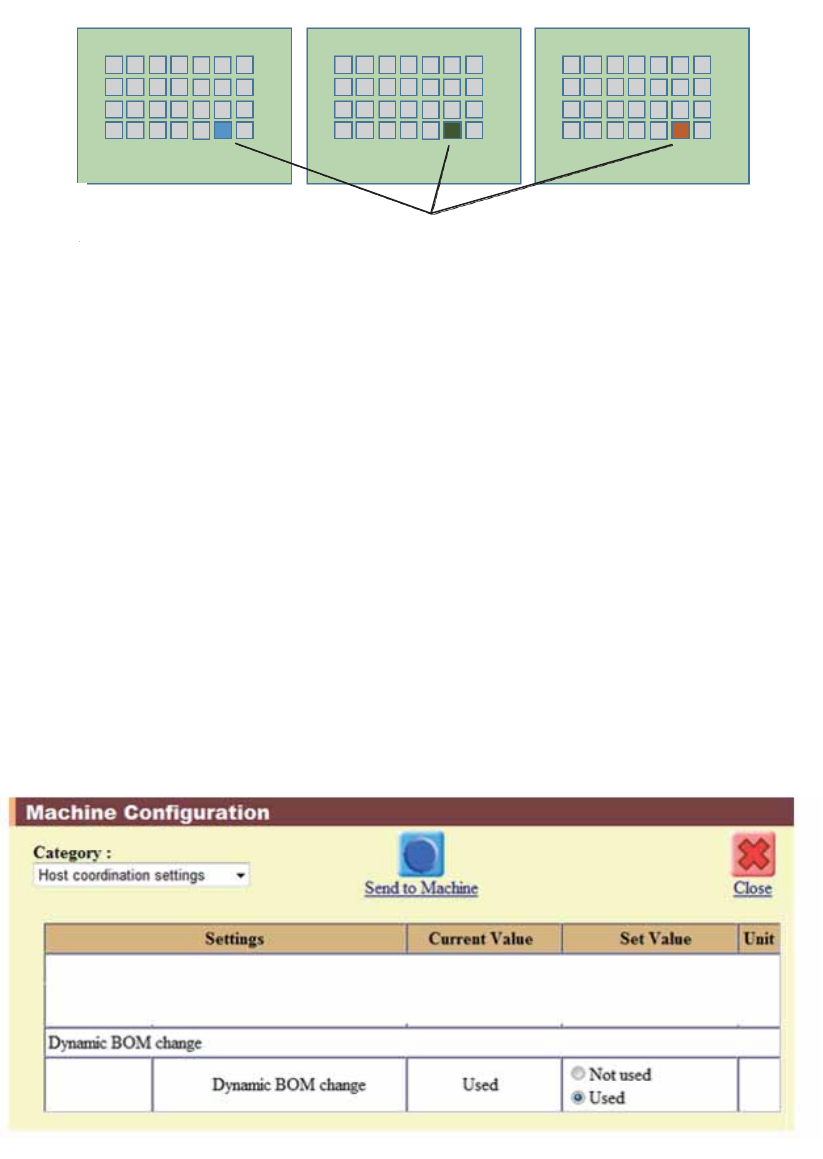

2.5.32 动态 BOX 生产
在同一电路板上，仅在电路板参照点 （Reference）指定的特定位置上贴装不同元件，使用 1 个 Job 进行
多种产品生产的功能。
必要器材
对象机器
• NXT-3、NXT-3c
必要设定
• 机器功能设定
• Job 创建
• 动态 BOM 变更文件的准备
限制事项
• 使用此功能时，电路板上必须有先头模组可以读取的电路板 ID （GL 定位点）。
装置功能设定的设定方法
请将机器功能设定的 [ 主机连动功能设定 ]-[ 动态 BOX 变更功能设定 ] 项目设定为 ” 使用 ”。
⭫䐥ᶵ ,'φ ⭫䐥ᶵ ,'φ ⭫䐥ᶵ ,'φ
䍪㻻൞⢯ᇐ৸➝⛯рⲺݹԬ〃㊱уੂ
01PRG-0610S
01PRG-0611E
2. Job 编制器 PRG-NXTSN-006S0
144 NXT 系列 编程手册 Nexim 编
Job 的创建方法
请如下所示，创建实施动态 BOX 生产的 Job。
1. 请插入一个电路板 ID(GL) 定位点顺序。
2. 请将使用动态 BOX 生产进行贴装的所有元件分配到参照点上。分配时的子电路板号码和参照点的组合
必须是唯一的。
3. 分配时，各模组内所有的贴装元件在 [Part Supply Unit] 的使用数必须大于 1。
4. 请将 [Device Unit Property] 的 [Status] 设定为 "Fixed" 后，实行优化。
元件的分配举例
如下列所示，说明根据电路板上的 ID 信息，在各电路板的 Ref.8 上贴装 Parts B、Parts C、Parts D 中任
一元件时的情况。
1. 请将 Parts B, Parts C, Parts D 分配到 [Coordinate] 数据的所在位置。
a. 显示 [ 生产程序列表 ] 画面，请在 [ 对象生产线 ] 上选择生产线。
b. 请在选择 [Job 信息 ] ｰ [Coordinate] 后，选择 [ 元件 ] 标签页。
c. 请对进行动态 BOX 生产的顺序输入 [Ref.]，设定 [Part Number]、[Assign]。
2. 请在 [Part Supply Unit] 上，向 Parts B、Parts C、Parts D 分配 1 以上的使用数。
a. 显示 [ 生产程序列表 ] 画面，请在 [ 对象生产线 ] 上选择生产线。
Ref.8
Ref.8
Ref.8
Ref.8
Ref.8
Ref.8
Ref.8
PartsA
PartsB or PartsC or PartsD
01PRG-0613
01PRG-0571E
Board Ref. Pos X Pos Y Part Number
1, Reference8, 30, 30, ..., PartsB
䚷䚷.
䚷䚷.
2, Reference8, 90, 30, ..., PartsC
䚷䚷.
䚷䚷.
3, Reference8, 150, 30, ..., PartsD
䚷䚷.
䚷䚷.
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
145
b. 请在生产线图上选择对象模组。
c. 请在[单元]上单击[Part Supply Unit]图标。
d. 请进行 Parts B、Parts C、Parts D 的分配。
e. 请将每个分配元件的 [Device Unit Property] 的 [Status] 设定为 "Fixed"，请确认 [Qty] 的数值是否
大于 1。
注意事项
• 多个吸嘴头的工作头时，对于可能在特定参照点上贴装的所有元件，请使用相同的吸嘴。
• 请对上例中 PartsB、PartsC、PartsD 的 Shape 数据所记载的吸嘴名和吸嘴直径范围( 最小、最大 ) 以
及 Wide Range 吸嘴尺寸范围 ( 最小、最大 ) 都使用相同值。
• 可以对特定参照点进行贴装的元件种类数大于进行贴装的顺序数时，不能进行元件分配。（例如，
上例中 Ref.8 中，有 6 个贴装顺序和 3 种类可以贴装的元件。如果元件种类达到 7 种时，就不能进
行元件分配。）此种情况时，可以使用虚设顺序，并在之后说明的动态 BOM 变更文件内进行顺序
跳过。但是，使用 MES I/F 的用户系统内，实施贴装顺序检查后停止机器的运用时，不能使用虚设
顺序，请切换为通常的 Job。
动态 BOM 变更文件的准备
本章节说明使用动态 BOM 生产功能时所需变更文件的规格。请用户自己准备自动创建文件的系统构建。
每个电路板 ID 都需要使用动态 BOM 变更文件指定在特定参照点上贴装的元件种类。请如下所示，在指定
位置上准备规格数据。
创建对象 PC Machine Communication Server PC
创建对象文件夹 fujiweb\RWB\RefToPartNum
文件名 < 电路板 ID>_< 电路板面 >.xml
例）电路板 ID 为 ABC00001 时 Top 面时 ABC00001_T.xml
电路板 ID 为 ABC00002 时 Bottom 面时 ABC00002_B.xml
01PRG-0572E
