2. Job 编制器 PRG-NXTSN-006S0
70 NXT 系列 编程手册 Nexim 编

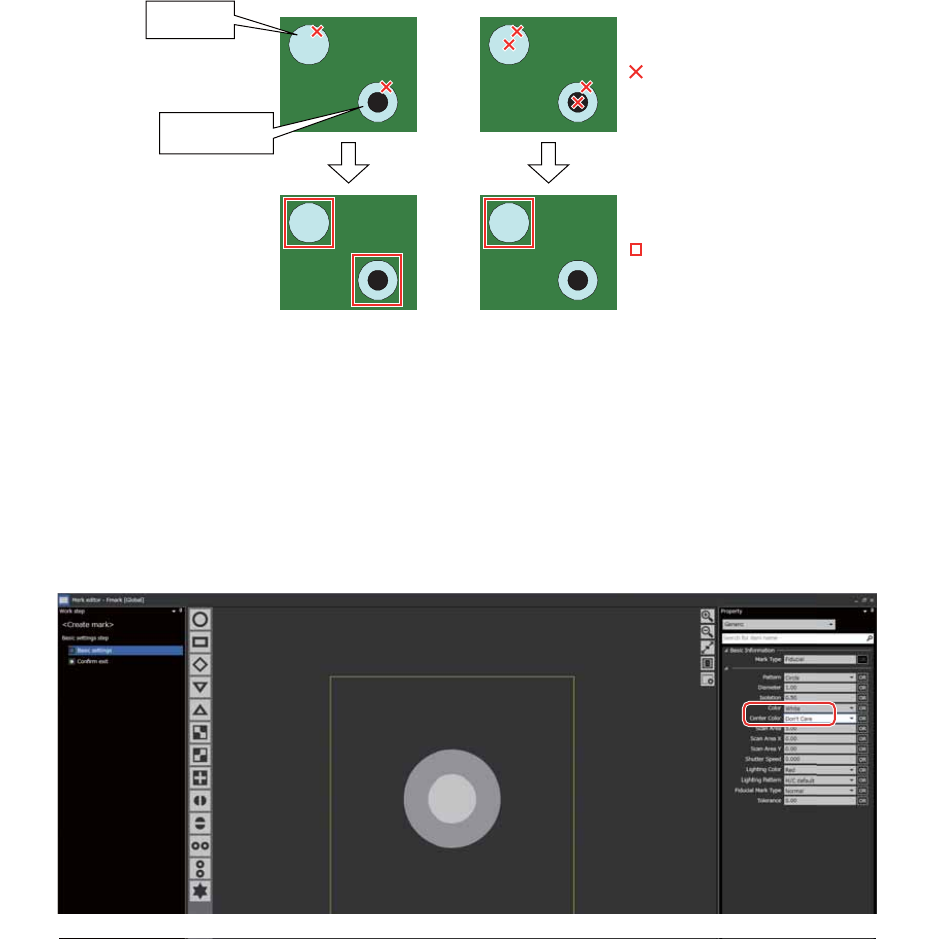

设置定位点颜色识别并将其与通孔进行区分
通过设置读取定位点中心和外周的颜色的识别，可以区分定位点和通孔。
Job 的设定方法
在 Nexim 设定以下的 Job 项目。
设定 Nexim
1. 在 [ 定位点数据 ] 画面上单击 [ 基准 ] 图标后，双击作为对象的基准定位点数据。显示 [ 定位点编辑器 ]。
2. 选择 [ 定位点编辑器 ] 的 [ 基本设定步骤 ]-[ 基本设定 ] 后，在 [ 属性 ] 区域上设定以下项目。
[Color]: 识别定位点外围的颜色。区分通孔和定位点时，设置为 “White”。
[Center Color]: 识别定位点中心的颜色，并将其与 [Color] 的设置值颜色进行比较。
默认为 “Don‘t care”。
• 设置为 “Same” 时，读取中心颜色和外围颜色相同的定位点。在读
取附近有通孔的定位点时设置。
• 设置为 “Different” 时，读取中心颜色和外围颜色不同的定位点。在
读取附近有定位点的通孔时设置。
• 设置为 “Don‘t care” 时，不能确认定位点中心的颜色。
30PRG-0504-S
䙐ᆊ
ѣᗹ仒㢨Ⲻ䇼ࡡφᰖ ѣᗹ仒㢨Ⲻ䇼ࡡφᴿ
φ仒㢨䇼ࡡփ㖤
φᇐփ⛯䈱փ㖤
)ᇐփ⛯
30PRG-0503-E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
71
只读取定位点时
区分开定位点和通孔，并只读取定位点时，请按照以下步骤进行设置。
a. 请将 [Color] 设置为 “White”。
b. 请将 [Center Color] 设置为 “Same”。
只读取通孔时
区分开定位点和通孔，并只读取通孔时，请按照以下步骤进行设置。
a. 请将 [Color] 设置为 “White”。
b. 请将 [Center Color] 设置为 “Different”。
2. Job 编制器 PRG-NXTSN-006S0
72 NXT 系列 编程手册 Nexim 编
2.5.12 设定电路板 ID 读取条件时
不能读取电路板 ID 时，请变更读取条件。
Cell size 的指定
Cell size 较小 （大于 0.070mm，小于 0.140mm）时，请指定 Cell size。
注意
不能读取 Cell size 小于 0.070mm 的电路板的 ID。
Cell size 较大 （大于 0.140mm）时，即使不指定 Cell size （0.000mm）也能进行读取。但是，电路板
ID 的印刷状态不良时请指定 Cell size。
Job 的设定方法

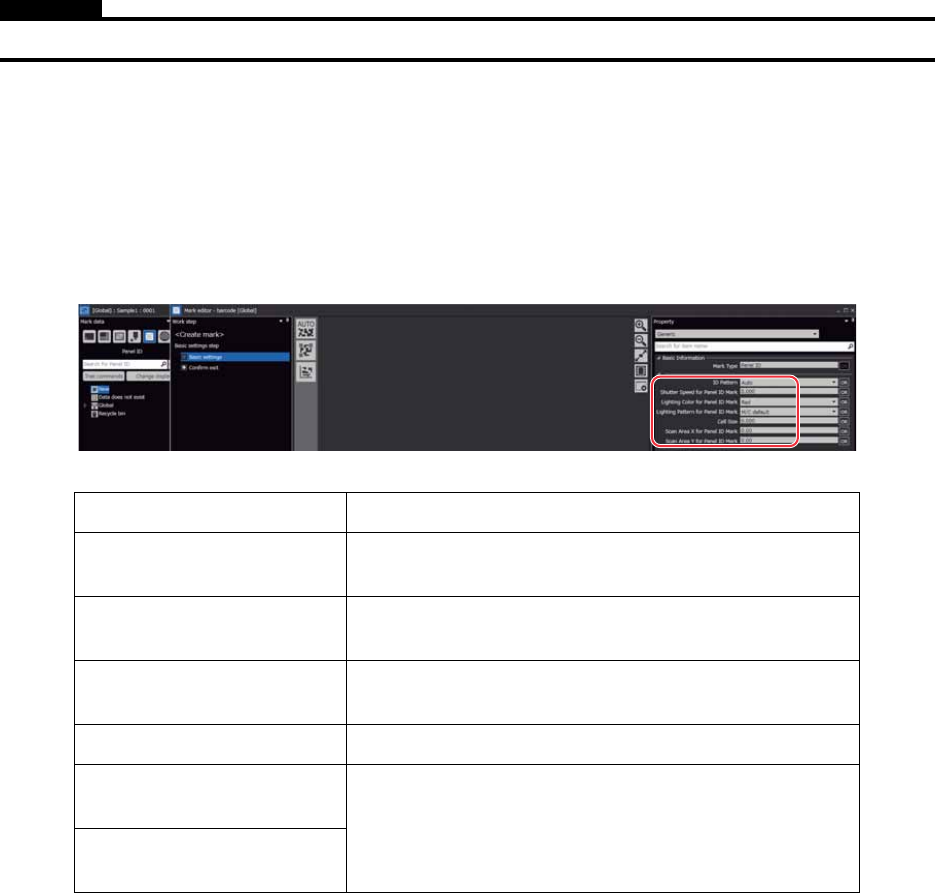

1. 在 [ 定位点数据 ] 画面上单击 [Panel ID] 图标后，双击作为对象的定位点数据。显示 [ 定位点编辑器 ]。
2. 选择 [ 定位点编辑器 ] 的 [ 基本设定步骤 ]-[ 基本设定 ] 后，在 [ 属性 ] 区域上设定以下项目。
ID Pattern 设定使用定位点 ID 的形状。
Shutter Speed for Panel
ID Mark
设定定位点读取时的快门速度 (mesec)。
Lighting Color for Panel
ID Mark
设定定位点读取时影像处理用光源的颜色。
Lighting Pattern for Panel
ID Mark
设定定位点相机的光源类型 （俯射、侧射、中间组
合）。
Cell Size 设定 Cell Size。打出的 Cell Size 较小时请输入数值。
Scan Area X for Panel ID
Mark
设定读取标准条件下不能读取的定位点时，影像处理区
域的 X，Y 方向的范围。
Scan Area Y for Panel ID
Mark
