2. Job 编制器 PRG-NXTSN-006S0 84 NXT 系列 编程手册 Nexim 编 ③根据元件的不可测定区域 贴装点 （贴装元件的下面）为不可测定区域。 由于 PH2 传感器是斜着 X(+) 方向进行测定，因此，元件 的 Y( ＋ ) 方向也存在不可测定区域。不可测定区 域仅限于从测定点侧的元件顶 端开始的 X(+) 方向，为 “ 元件高度 h/1.6+0.45[mm]”。 注意事项 • 不进行数据检查。 • 如果是要进…
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
83
电路板高度测定面 - 不可测定区域

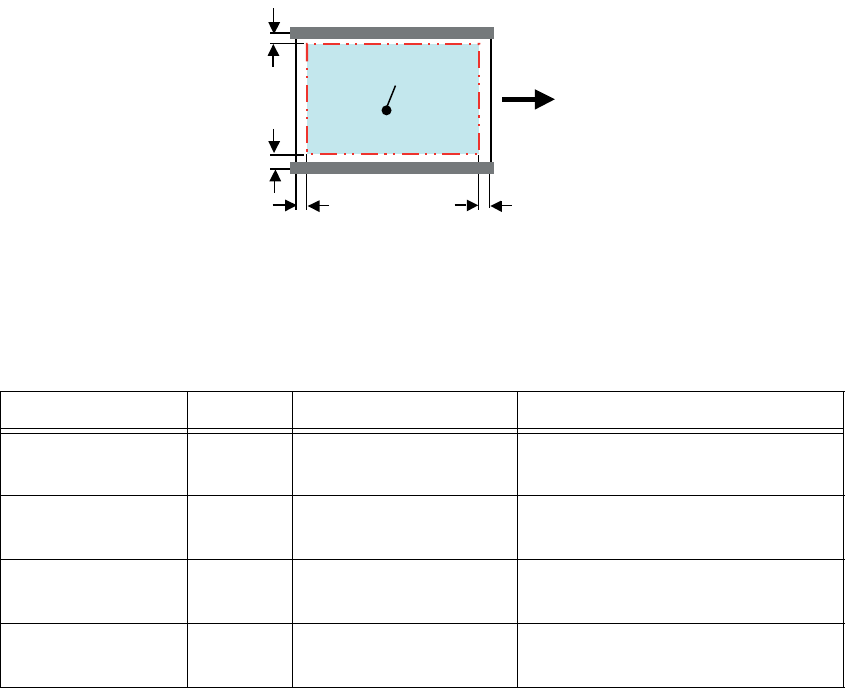

①根据电路板边端的不可测定区域
因为从电路板边端开始的 1mm 区域为不可测定区域，不能设定测定点。 如果存在电路板压板，Y 方向从
电路板压板开始的 1mm 内 （从电路板边端开始的 4mm）为不可测定区域。
如果在以下区域设定了测定点，在数据检查中会发生异常。
※ 如果存在电路板压板，Y 方向从电路板边端开始的 1mm ～ 4mm 内如果设定了测定点，结果有可能不
正确。

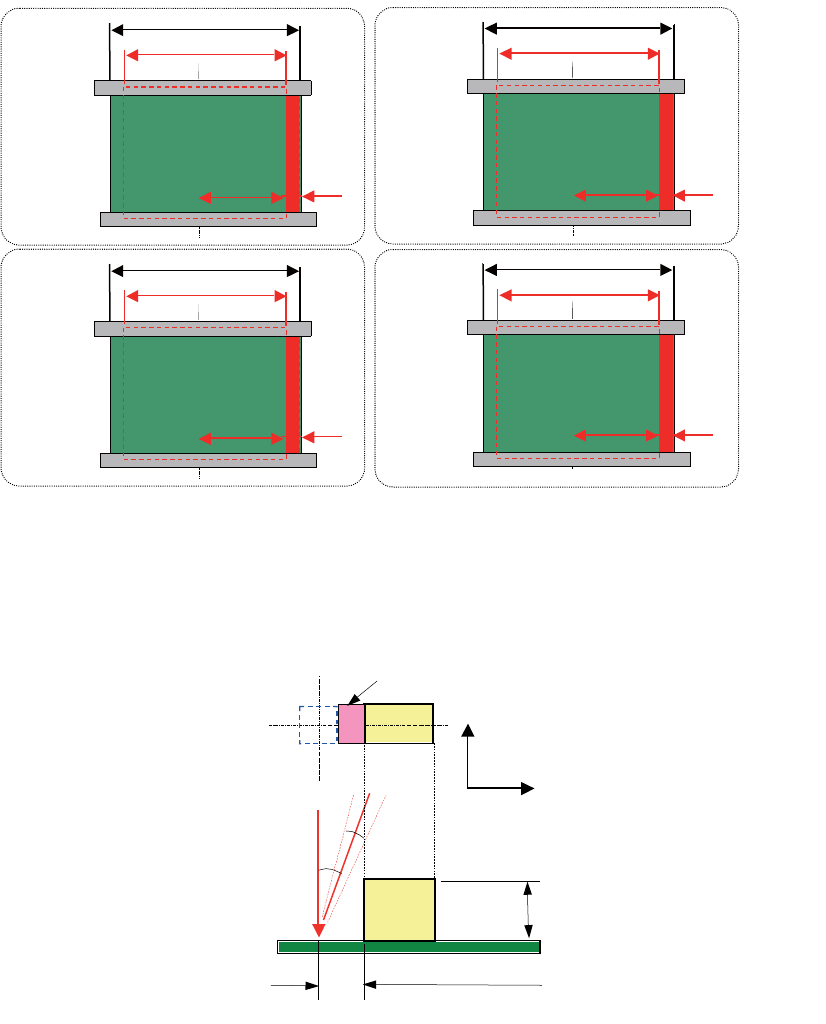

②根据电路板尺寸的不可测定区域
大于一定电路板尺寸时，X 方向为不可测定区域，不能设定测定点。在数据检查中会发生异常。
但是，即使是存在不可测定区域的电路板，通过改变电路板停止位置，也有可能进行测定。
Y 基准导轨侧： 从边端开始的 1mm 内
Y 从属导轨侧： 从边端开始的 1mm 内
X （两侧）： 从边端开始的 1mm 内
X 方向尺寸 最大规格 存在限制的尺寸 限制范围
M3-2(c)/M3-3(c) 250mm 232mm ～ 250mm 从电路板中心开始的右面 116mm
以上的区域
M3-3S 236mm 218mm ～ 236mm 从电路板中心开始的右面 109mm
以上的区域
M6-2(c)/M6-3(c) 534mm 516mm ～ 534mm 从电路板中心开始的右面 258mm
以上的区域
M6-2SP 520mm 502mm ～ 520mm 从电路板中心开始的右面 251mm
以上的区域
01PRG-0174S
㧨Ңሲᇐ䔼ջ㧪
㧨ޚᇐ䔼ջ㧪
㛑⌟ᅮⱘऎඳ
4mm
4mm
1mm 1mm
2. Job 编制器 PRG-NXTSN-006S0
84 NXT 系列 编程手册 Nexim 编
③根据元件的不可测定区域
贴装点 （贴装元件的下面）为不可测定区域。
由于 PH2 传感器是斜着 X(+) 方向进行测定，因此，元件的 Y( ＋ ) 方向也存在不可测定区域。不可测定区
域仅限于从测定点侧的元件顶端开始的 X(+) 方向，为 “ 元件高度 h/1.6+0.45[mm]”。
注意事项
• 不进行数据检查。
• 如果是要进行电路板旋转的电路板，请根据旋转后的电路板方向进行考虑。
• 如果在不可测定区域内设定了测定点，则不能够测定，或者有可能将元件面作为电路板面进行误检
测。
• 在重新进行电路板的夹紧动作后，会考虑到电路板的翘曲改变而重新进行贴装高度测定。因此，如
果在根据该模组中进行贴装的元件的不可测定区域内设定了测定点，虽然在贴装元件之前能够进行
测定，但是，贴装后有可能无法测定，或者将元件面作为电路板面进行了误检测。不能测定时，需
要除去电路板。
M6-2SP
M6-2/M6-2cM3-2/M3-2c
01PRG-0175Sc
250
232
534
516
520
502
基准导轨
从属导轨
基准导轨
从属导轨
基准导轨
从属导轨
不可测定
的区域
不可测定
的区域
不可测定
的区域
116 9 258 9
251 9
M3-2(c)
M3-3(c)
236
218
基准导轨
从属导轨
不可测定
的区域
109 9
M3-3S
M3-2(c)
M3-3(c)
M6-2SP
01PRG-0176S
X(+)
ফܝ㾦ᑺ
ϡৃ⌟ᅮ
✻ᇘܝ
A
Y
#ܗӊ催ᑺ
ܗӊ催ᑺJ
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
85
最大元件尺寸的限制
为了防止 PH2 传感器与元件发生干涉，最大元件尺寸必须符合下表中的尺寸。 在有 PH2 传感器的模组中
安装了大于下表的元件时，数据检查中会发生异常。
注意事项
• 因为元件尺寸而在数据检查中发生错误时，请执行优化。
• 从没有 PH2 传感器的模组更换成有 PH2 传感器的模组时，当元件尺寸超出上表时，需要再次优化
Job。
创建 Job
为了使用电路板高度检测功能 Type2 进行生产，需要在 Job 内进行以下的指定。
• 电路板高度传感器类型的设定
• 电路板高度检测模式的设定
• 电路板翘曲公差范围的设定
• 电路板高度定位点的设定
其他请按照通常创建 Job。

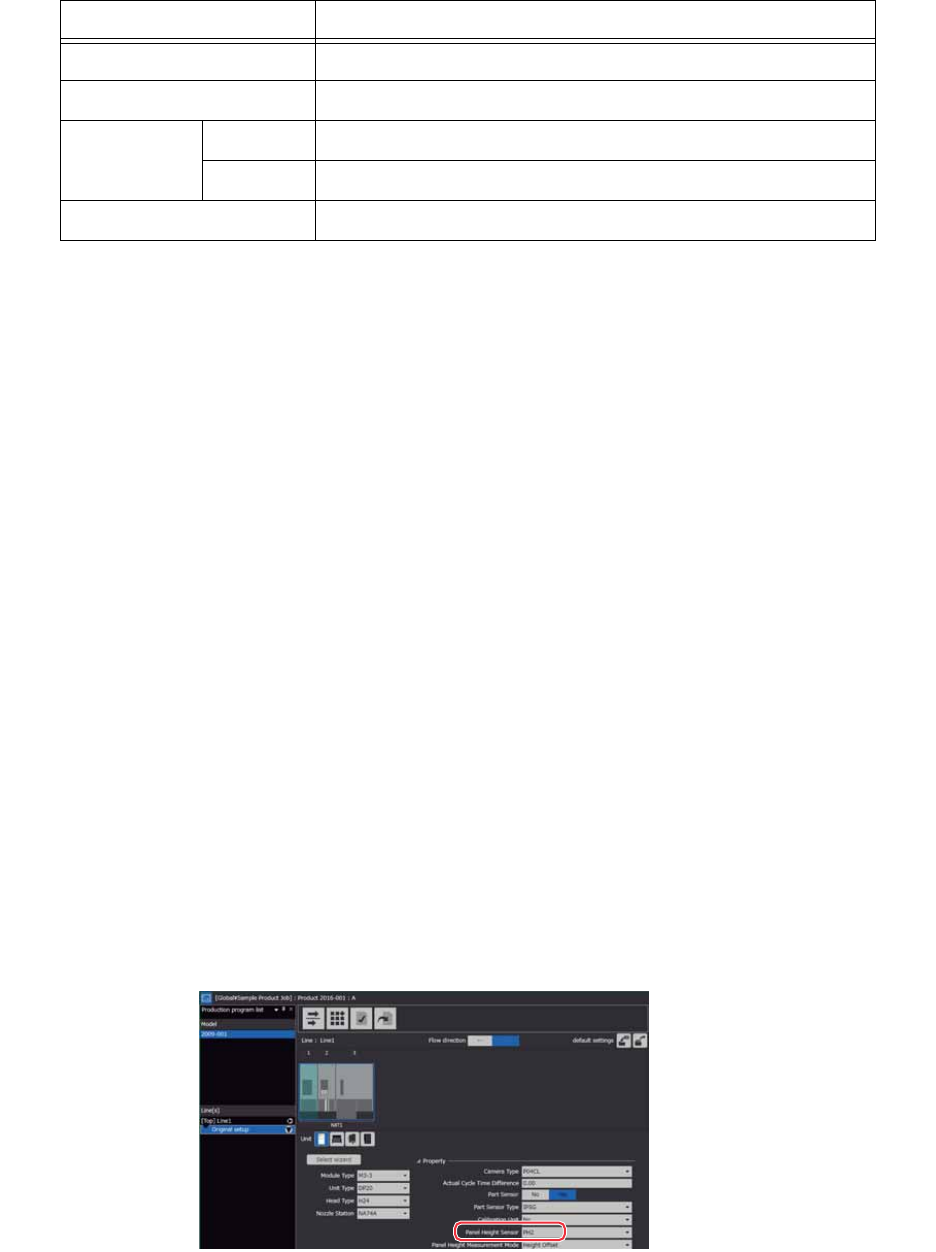

电路板高度传感器类型的设定
1. 在显示在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择生产线。
2. 选择模组后，单击 [ 单元 ] 的 [Module] 图标。
3. 将 [Property]-[Panel Height Sensor] 设定为 “PH2”。
请将所有模组的电路板高度传感器设定为同一种类。
工作类型 最大元件尺寸 [mm]
H01 工作头 32×162
OF 工作头 16×165 （对角 166mm 以下并且短边 32mm 以下）， □ 74
H02(F) 工作
头
HolderA 32×91 （对角 97mm 以下并且短边 32mm 以下）， □ 68
HolderB 32×180， □ 74
其他工作头 按照工作头规格
01PRG-0496E
