2. Job 编制器 PRG-NXTSN-006S0
126 NXT 系列 编程手册 Nexim 编
2.5.25 对应 1.5 英寸元件高度
在贴装元件高度从 1.0 英寸 (25.4mm) 到 1.5 英寸 (38.1mm) 的元件时设定。
限制及注意事项
• 该功能不对应标准吸嘴。请使用标准套件的机械爪或者短机械爪进行贴装。机械爪种类的详细内容
请参照 " 创建 Job" 中的 " 机械爪表 "。
• 使用该功能时，需要在生产线的最终模组上配置对应贴装元件高度 1.5 英寸的 M6-3 模组。
• 不对应双搬运轨道的同名 Dual Lane 生产。对应单搬运轨道或者双搬运轨道的单通道生产。
• 可对应的元件尺寸是短边尺寸(A)在31.0mm以下，对角尺寸(B)在90.0mm以下的元件。(对角尺寸
包含引脚。)
• 对角尺寸 (B) 为旋转范围。元件的对角尺寸即使是在 90.0mm 以下，Pick up offset 中元件的夹紧位
置偏离时，不能贴装超过旋转范围 90.0mm 的元件。
必要器材
对应元件高度 1.5 英寸以下时的机器构成。
对应机器 NXT-3
对应模组 M6-3( 对应元件高度 1.5 英寸的模组 )
对应工作头 OF 工作头
对应平台 DP45/TULT( 对应元件高度 1.5 英寸 )
其他单元 管装供料器 ( 对应元件高度 1.5 英寸 )
NG 元件排出单元 L1.5( 对应元件高度 1.5 英寸 )
标准套件的机械爪 / 短机械爪
01PRG-0479E
30PRG-0205
A
B
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
127

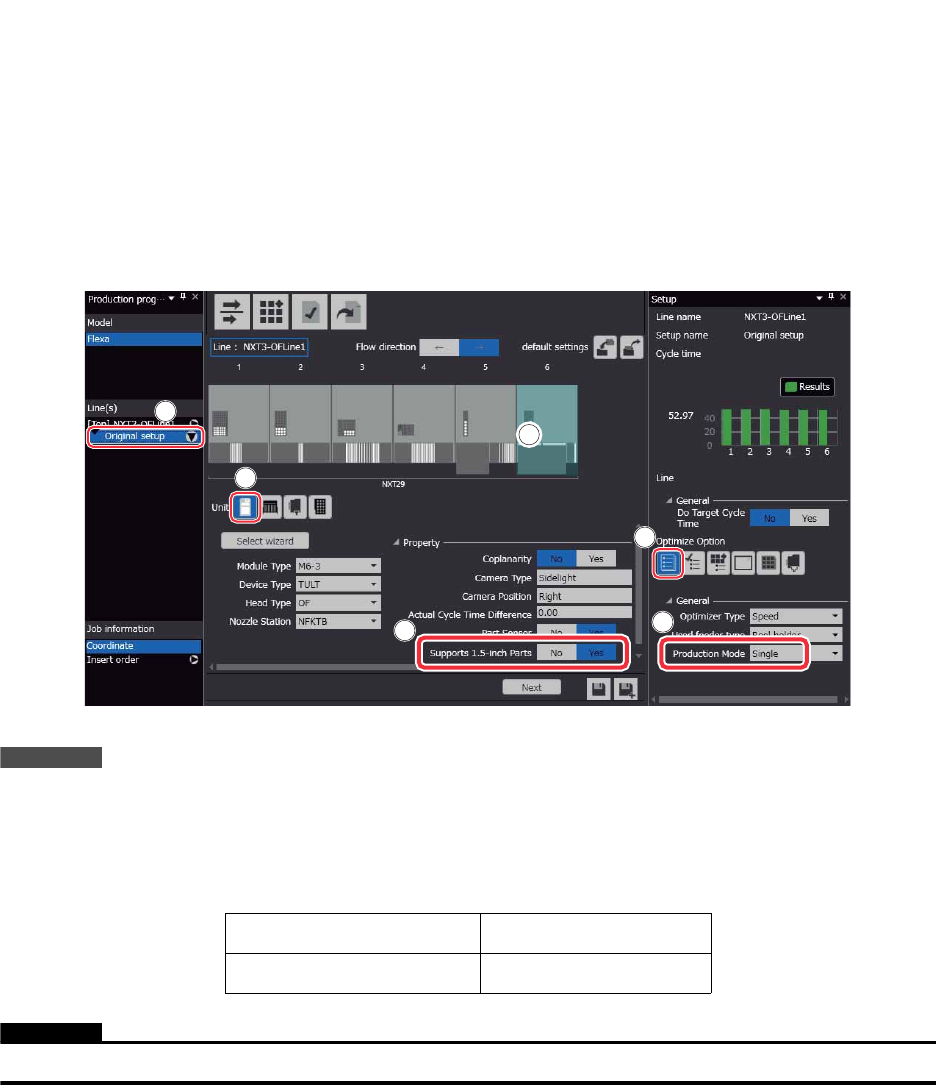

Job 的创建
1. 在显示在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择生产线。
2. 在生产线图上选择作为对象的模组。
3. 在 [ 单元 ] 上单击 [Module] 图标。
4. 将 [Supports 1.5-inch Parts] 设定为 “Yes”。
5. 在 [Setup] 区域的 [Optimize Option] 上单击 [ 优化设定 ] 图标。
6. 将 [Production Mode] 设定为 “Single”。
备注
用超过元件高度 1.0 英寸 （25.4mm）的多个模组贴装元件时，请从后面开始进行设定。此时对于贴装超过高度 1.0 英寸元件的所有模组，需
要对应 1.5 英寸的模组和单元，以及 OF 工作头。

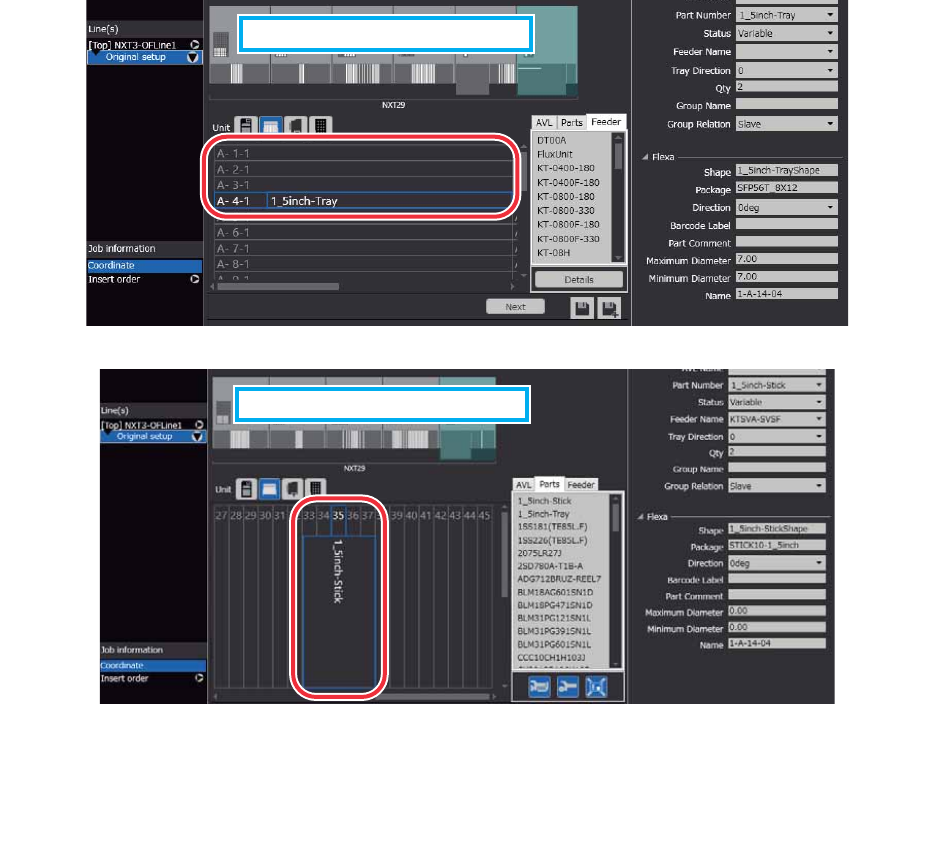

7. 对选择的模组供应单元设定对应 1.5 英寸的料盘单元 -LT 或者管装供料器。
在 [ 单元 ] 上单击 [Part Supply Unit] 图标后，对料槽进行以下的设定。
注意
料盘单元 -LT 时，大于 1.0 英寸 （25.4mm）的元件使用料盘的 4 个层叠宽度。
使用料盘单元 -LT 时： “1_5inch-Tray”
使用管装供料器时： “1_5inch-Stick”
01PRG-0422E
1
2
3
4
6
5
2. Job 编制器 PRG-NXTSN-006S0
128 NXT 系列 编程手册 Nexim 编
8. 将元件废弃用的 NG 元件排出单元 L1.5 设定到供料器料槽。
• 请在机器上搭载 NG 元件排出单元 L （对应元件高度 1.5 英寸）。
9. 因为使用特殊吸嘴，所以在对象元件的外形数据上设定吸嘴。
a. 显示对象元件的外形编辑器，选择 [ 动作设定步骤 ] 的 [ 基本动作设定 ]。
b. 在 [ 属性 ] 区域的 [Nozzle]-[Name] 上设定吸嘴。
根据贴装元件高度可使用的机械爪不同。机械爪种类的详细内容请参照 " 机械爪表 "。
01PRG-0423S
ᯏⴎঋݹ /7δሯᓊ 㤧ሮε
খᦤ 㓝ᨈ″
খᦤ 㓝ᨈ″
01PRG-0424S
㇗㻻בᯏಞδሯᓊ 㤧ሮε
