3. 元件数据 PRG-NXTSN-006S0 194 NXT 系列 编程手册 Nexim 编 X，Y 输入引脚要素的位置。坐标原点为元 件主体中心。将最内侧 （元件主体侧）的坐标作为 （Position X， Position Y)。 （请参考下图） Tolerance Width Tolerance 设定要素中的引脚的宽度公差 值。 Length Tolerance 设定要素中的引脚的长度公差 值。 Center Tolerance…
PRG-NXTSN-006S0 3. 元件数据
NXT 系列 编程手册 Nexim 编
193
Result Detail
设定要素内的引脚检查内容。单击设定栏后显示 [ 检查内容 ] 对话框。选择项目后单击 [OK] 键。
Position
Side
设定要素所在侧的编号。总是以 0 度方向设定侧编号。
设定值 说明
Do not check lead length 选择该项目以禁止检查引脚长度的误差。该设定用于引脚长度
不稳定时。
Do not check lead width 选择该项目以禁止检查引脚宽度的误差。该设定用于引脚宽度
不稳定时。
Check for left excessive leads
(first pin check)
从左到右对引脚进行影像处理时，检查在最初找到的引脚的左
侧不存在引脚。以及从上到下对引脚进行影像处理时，检查在
最初找到的引脚的上侧不存在引脚。该功能能够防止贴装偏移。
Check for right excessive leads
(last pin check)
从左到右对引脚进行影像处理时，检查在最后找到的引脚的右
侧不存在引脚。以及从上到下对引脚进行影像处理时，检查在
最后找到的引脚的下侧不存在引脚。
Do not check lead length position 不进行引脚长度的误差检查。该设定用于引脚长度不稳定时。
Do not check lead width position 不进行引脚宽度的误差检查。该设定用于引脚宽度不稳定时。
01PRG-0411E
3. 元件数据 PRG-NXTSN-006S0
194 NXT 系列 编程手册 Nexim 编
X，Y

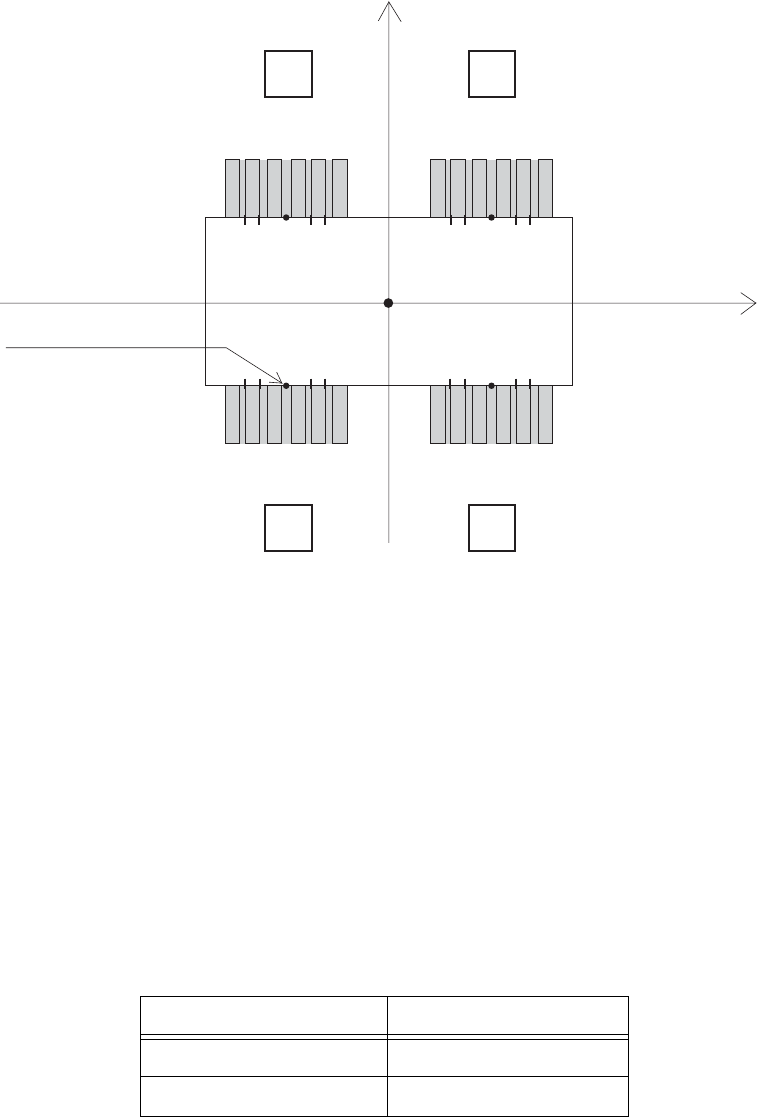

输入引脚要素的位置。坐标原点为元件主体中心。将最内侧 （元件主体侧）的坐标作为 （Position X，
Position Y)。（请参考下图）
Tolerance
Width Tolerance
设定要素中的引脚的宽度公差值。
Length Tolerance
设定要素中的引脚的长度公差值。
Center Tolerance
设定要素中的引脚的弯曲公差值。
Bump/Pin Information
P Pattern
设定影像处理时的锡球或者 PIN 的显示方式。请参照下表设定 P Pattern。详细的设定方法请参照 「3.5 关
于P Pattern」。
Quantity X，Quantity Y
设定要素内锡球或者 PIN 的 X 方向和 Y 方向的数量。
Part Type P_Pattern Number
BGA （白色主体） 1
BGA （黑色主体） 2
3RVLWLRQ;3RVLWLRQ<
ܗӊЏԧ
ᓩ㛮㽕㋴
㧝
6LGH 6LGH
6LGH
6LGH
1;735*6E
PRG-NXTSN-006S0 3. 元件数据
NXT 系列 编程手册 Nexim 编
195
Pitch X，Pitch Y
设定要素内锡球或者 PIN 的 X 方向和 Y 方向的间距。
Diameter
设定锡球或者 PIN 的大小 （直径）。
Result
设定要素内引脚的影像处理方法。通常设定为 [Inspect]。各个检查项目及其内容说明如下。
Result Detail
设定要素内引脚的检查内容。单击设定栏后显示 [ 检查内容 ] 对话框。选择项目后单击 [OK] 键。
设定值 说明
Inspect 对通常的元件进行影像处理时，选择该项目。
Don't Inspect 不进行影像处理。
Virtual Lead 在要素数据中记述不应该存在引脚的范围，是一种检查范围内没有引脚的功能。该功
能用于元件的极性检查。
Matrix 在输入 BGA 和倒装芯片的锡球栅格时，使用 2 行要素数据定义一个要素。此时将第 1
行的 Result 设定为 “Inspect”，将第 2 行的 Result 设定为
“Matrix”。“Matrix” 表示该元件是栅格类型的元件，并且表示连续 2 行记述一个
要素。
设定值 说明
Do not check lead
length
选择该项目以禁止检查引脚长度的误差。该设定用于引脚长度不稳定时。
Do not check lead
width
选择该项目以禁止检查引脚宽度的误差。该设定用于引脚宽度不稳定时。
Check for left
excessive leads
(first pin check)
从左到右对引脚进行影像处理时，检查在最初找到的引脚的左侧不存在引脚。
以及从上到下对引脚进行影像处理时，检查在最初找到的引脚的上侧不存在引
脚。该功能能够防止贴装偏移。
Check for right
excessive leads
(last pin check)
从左到右对引脚进行影像处理时，检查在最后找到的引脚的右侧不存在引脚。
以及从上到下对引脚进行影像处理时，检查在最后找到的引脚的下侧不存在引
脚。
Do not check lead
length position
不进行引脚长度的误差检查。该设定用于引脚长度不稳定时。
Do not check lead
width position
不进行引脚宽度的误差检查。该设定用于引脚宽度不稳定时。
