PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
47
• [Indexing Priority(from W12f)] 的设定仅在封装数据 [Indexing Speed] 设定为 [High] 时有效。
• [Indexing Priority(from W12f)] 的设定仅对 W12f 以上的供料器有效。
2.5.6 吸取确认后供料器送料功能的使用
设定后，可以进行各个吸嘴头的元件有无确认，并在出现吸取失误时停止该料槽的吸取动作。请按照以下
的步骤进行设定。
设定 Shape Data

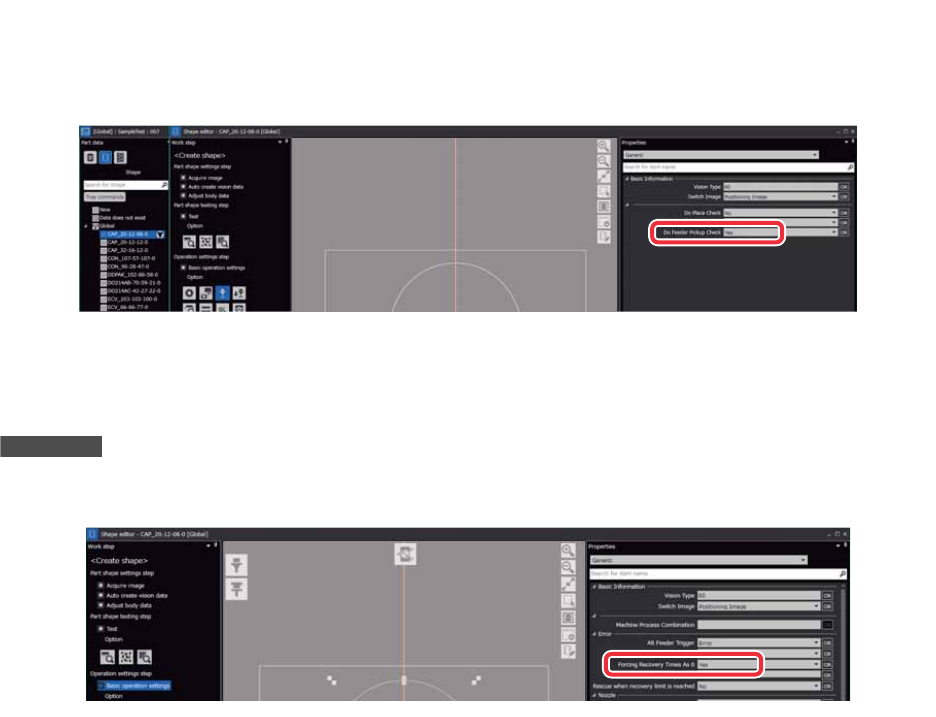

1. 在 [ 元件数据 ] 画面上单击 [ 外形 ] 图标后，双击作为对象的外形数据。显示 [ 外形编辑器 ]。
2. 进行元件有无确认的设定。在[外形编辑器]上单击[动作设定步骤]-[选项]上的 [吸取•贴装检查]图标
后，将 [ 属性 ] 区域的 [Do Feeder Pickup Check] 设定为 “Yes”。
3. 进行发生了吸取失误时停止吸取的设定。在 [外形编辑器 ]上选择 [动作设定步骤]-[基本动作设定]后，
将 [ 属性 ] 区域的 [Error]-[Forcing Recovery Times As 0] 设定为 “Yes”。
备注
此设定为 「No」时，如果 「Recovery Times」被设定为 0 以外，则是该次数，设定为 0 时，因为进行机器功能设定中设定的补件次数，也
就是进行了该次数的供料器送料。
01PRG-0460E
01PRG-0461E
2. Job 编制器 PRG-NXTSN-006S0
48 NXT 系列 编程手册 Nexim 编
2.5.7 使用带元件侧面识别功能的工作头时
为了使用带元件侧面识别功能的工作头，在 Job 中需要进行以下的设定。
• 模组的设定 （Machine Configuration）
• 元件有无确认功能的设定 （Shape Data)
• 元件高度确认功能的设定 （Shape Data)
• 元件正反判定功能的设定 (Part Data)
根据工作头类型，在元件侧面识别功能中能够使用的功能有所不同。详细内容请参照以下的表格。
注意事项
1. 在 H01 和 H02(F) 工作头中，不能使用特殊吸嘴和机械夹头。
2. H01，H02(F) 工作头吸取发生漏气时，无法使用有无元件确认功能。
3. H04，H04S(F) 工作头运用 1 吸嘴时，无法使用有无元件确认功能。
4. V12 工作头仅在没有实行元件竖立检测（高度控制），并且 [Nozzle Tip Position] 为 “Fixed” 时，实
行吸嘴有无确认。但是，在 Vision Type 为 253 时，或者模组功能设定的 [ 持续 IPS 元件有无确认 ]
设定为 “ 不使用 ” 时，不实施元件有无确认。
模组的设定
1. 在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 内选择生产线后，选择进行设定的模组。
2. 单击 [ 单元 ] 的 [Module] 图标，将 [Part Sensor] 设定为 “Yes”。

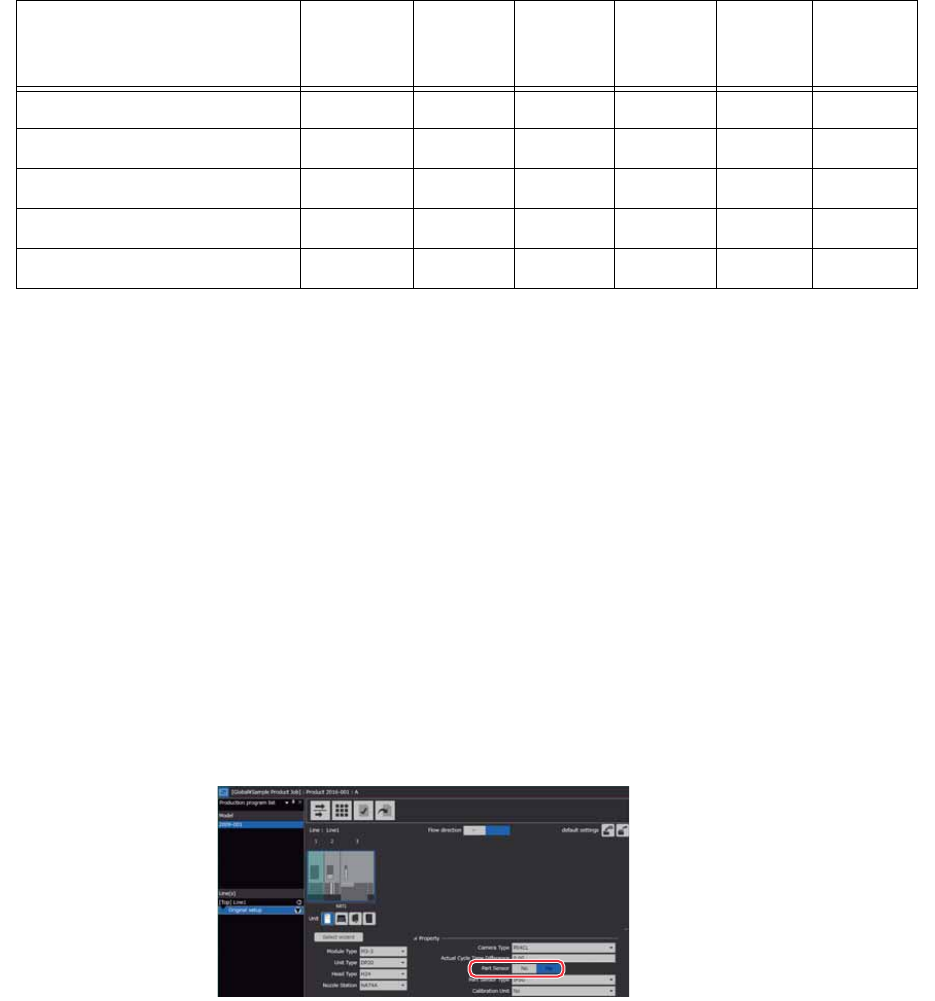

设定项目 H24(G, S)
V12
H12HSQ
H08Q H08MQ H04
H04S(F)
G04Q
G04FQ
G04(F)
H01
H02(F)
模组的设定 共通 共通 共通 共通 共通 共通
元件有无确认功能的设定 ○ ○ ○ ○ ○ ○
元件高度确认功能的设定 ○ × ○ × ○ ×
元件正反判定功能的设定 ○ × ○ × × ×
对应带橡胶垫吸嘴 × × ○ × ○ ○
01PRG-0500E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
49
元件有无确认功能的设定
设定进行元件的贴装状态 （元件带回）的检查。
在 Nexim 或 MEdit 中设定以下的 Job 项目。
设定 Nexim

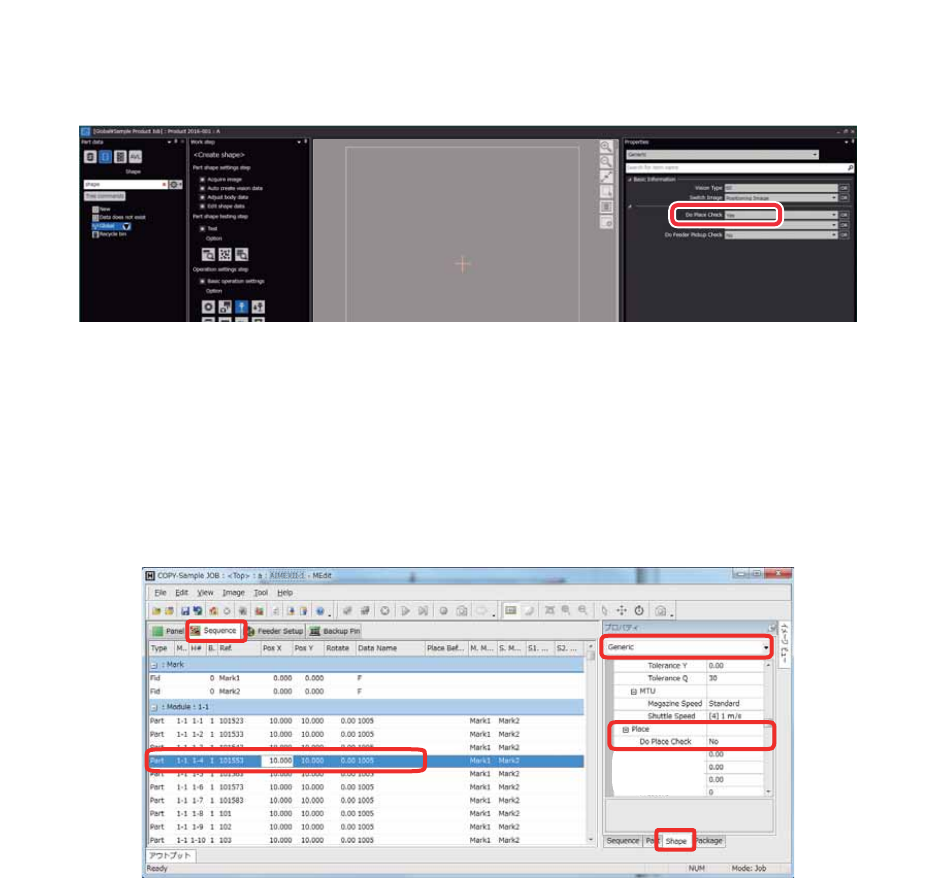

1. 在 [ 元件数据 ] 画面上单击 [ 外形 ] 图标后，双击作为对象的外形数据。显示 [ 外形编辑器 ]。
2. 进行元件有无确认的设定。在[外形编辑器]上单击[动作设定步骤]-[选项]上的 [吸取•贴装检查]图标
后，将 [ 属性 ] 区域的 [Do Place Check] 设定为 “Yes”。
设定 MEdit
1. 在MEdit打开Job。
2. 单击顺序选择对应模组的对应元件。
3. 单击 MEdit 右下的 Shape 进行以下的设定。
元件高度确认功能的设定
设定进行元件高度确认。
在 Nexim 或 Edit 中设定以下的 Job 项目。
请在 Property 的列表中选择 [Generic] 或机器类型
- [Process] - [Process] - [Place]
- [Do Place Check]： Yes
