• 无论对 Top 面和 Bottom 面，都请逐个进行设定。

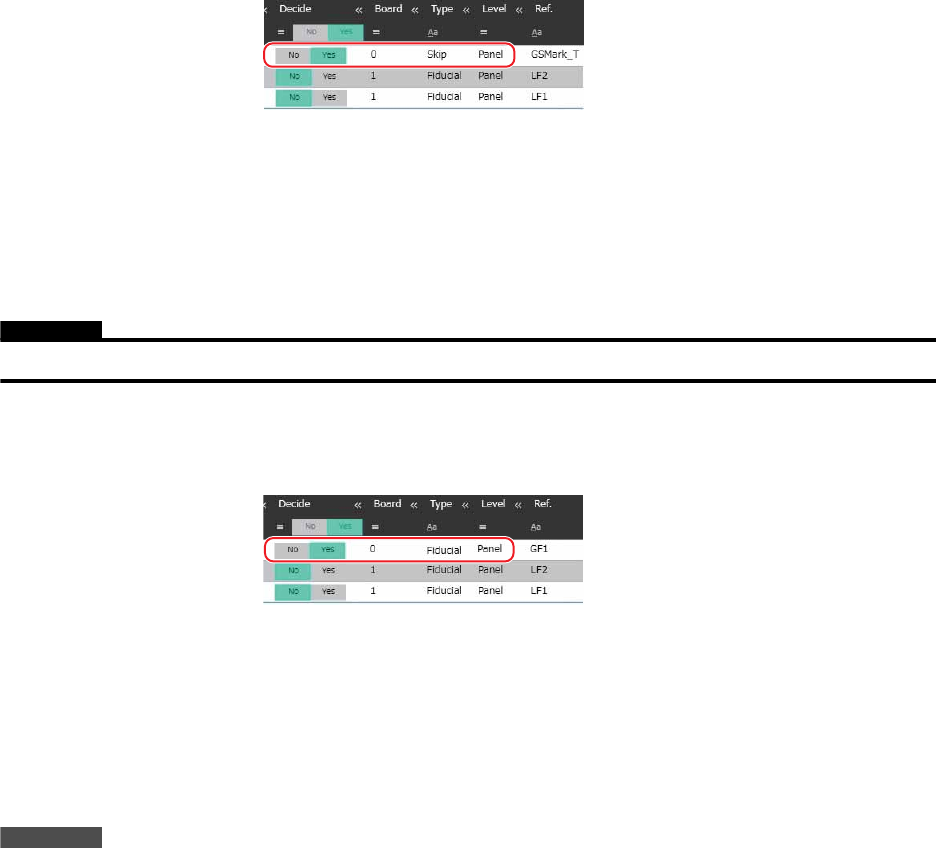

• 请将 [Board] 为 ”0”，[Type] 为 ”Skip”，[Level] 为 ”Panel” 的定位点顺序的 [Decide] 设定为
”Yes”。
• 读取坐标必须设定在 Top 面和 Bottom 面的不同判别颜色的位置上。
• 设定的跳过定位点不能和通常的跳过定位点并用。请作为判断电路板面的专用定位点进行设定。
注意
设定坐标的 Top 面和 Bottom 面的颜色相同时，不能正确判断电路板面。
根据 Fiducial 定位点实施 Job 切换时
通常的 Fiducial 定位点顺序不能作为 Job 识别定位点顺序来使用。
• 无论对 Top 面和 Bottom 面，都请逐个进行设定。
• 请将 [Board] 为 ”0”，[Type] 为 ”Fiducial”，[Level]为 ”Panel” 的定位点顺序的[Decide]设定
为 ”Yes”。
• 读取坐标相同时，请在 Top 面和 Bottom 面上设定便于判别的不同定位点形状。
• 设定的基准定位点可以和通常的补正定位点并用。
备注
读取坐标不同时 （定位点相机上进入的视野不同时）可以为相同定位点。
电路板停止位置补正功能
实施根据跳过定位点的 Job 切换时，必须使用电路板停止位置补正功能。不使用电路板停止位置补正功能
时，可能发生 Job 识别定位点的读取位置偏移或者判別颜色的误检测，导致没有在电路板面进行实际生
产。
此外，使用电路板停止位置补正功能时，存在以下限制。
• 不对应使用 F 定位点的电路板停止位置补正。
• 与电路板边缘定位点位置或电路板边缘相关的设定，请在 Top 面和 Bottom 面上进行同样设定。
在单搬运轨道机器上实施时
因为实际机器上即使对单搬运轨道也作为双搬运轨道机处理，所以电路板尺寸等的规格与双搬运轨道相同。
• 请将生产线的搬运轨道类型设定为 ”Double”。

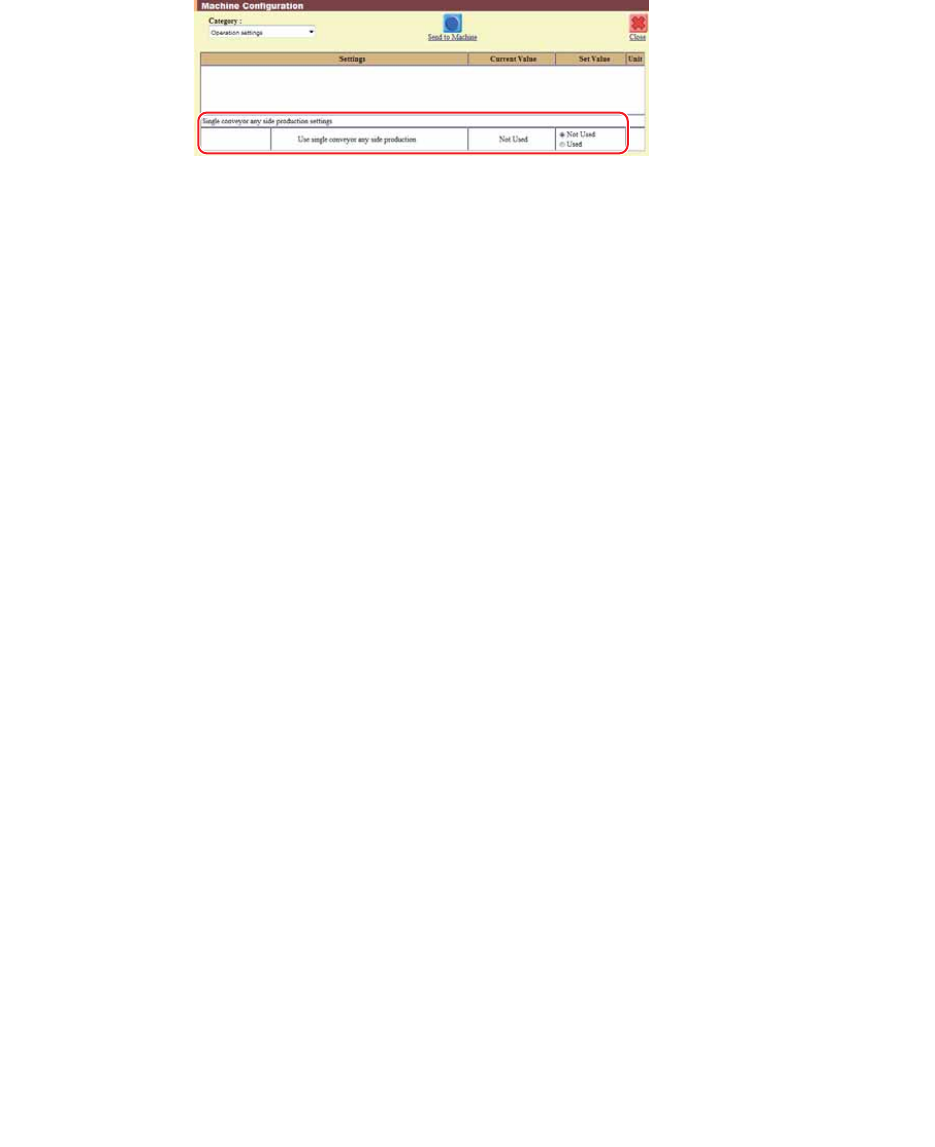

• 请将机器功能设定的[生产动作功能设定]-[单搬运轨道机上TopBottom随机生产设定]项目设定为”
使用 ”。
01PRG-0386
01PRG-0387
2. Job 编制器 PRG-NXTSN-006S0
136 NXT 系列 编程手册 Nexim 编
2.5.29 使用生产优先模式时
使用生产优先模式后可以提高产能 （生产効率）。
以下说明使用生产优先模式时所需要的器材以及设定。
必要器材
对象机器
• NXT-3、NXT-3c
单元
• H02F、H08M、H24(G, S) 工作头
• W04f、W08f 供料器
注意事项
• 生产优先模式的贴装精度与标准模式的不同。贴装精度不安定时，请解除设定，停止使用生产优先
模式。
设定方法
使用生产优先模式时需要进行以下的设定。

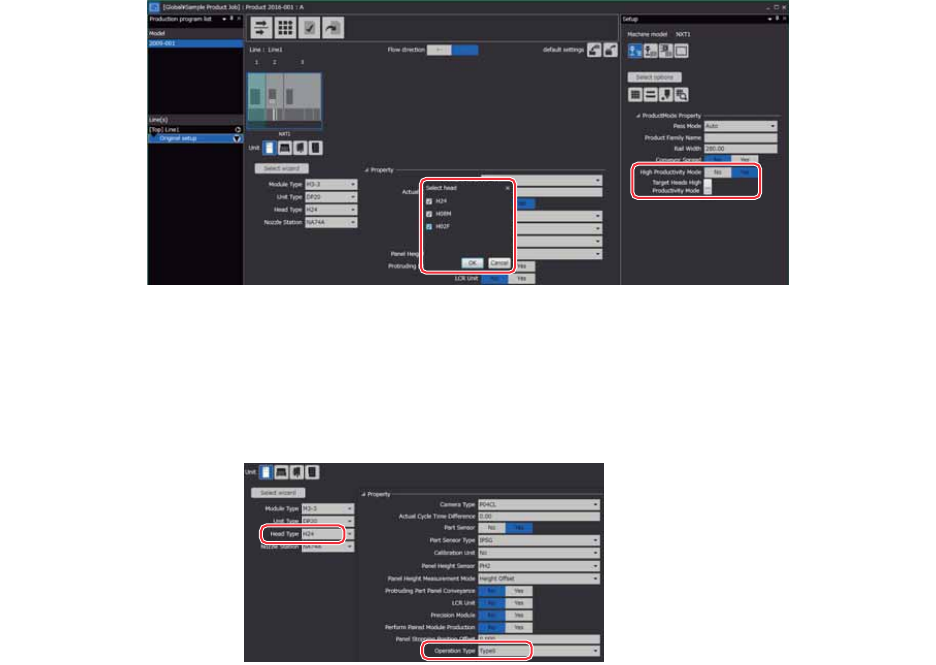

1. 在显示在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择生产线。
2. 在生产线图上选择作为对象的模组。
3. 在 [ 单元 ] 上单击 [Module] 图标。
4. 在 [ 安装 ] 区域的 [ProductMode Property] 上将 [High Productivity Mode] 设定为 “Yes”后，单击
[Target Heads High Productivity Mode] 的 [...]。
5. 在显示的对话框内选择使用的工作头后，单击 [OK]。
01PRG-0388-E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
137
6. 使用 H24S 工作头时请进行以下的设定。
a. 单击 [Machine Configuration] 对话框下部的 [Modules] 标签页。
b. 对所有以生产优先模式使用 H24S 工作头的模组进行以下的设定。
*1: NXT-3c 不对应 TypeS。请设定为 Standard。
- [Head Type]： H24
- [Operation Type]： TypeS *1
01PRG-0494E
