PRG-NXTSN-006S0 2. Job 编制器 NXT 系列 编程手册 Nexim 编 37 2.4.8 Nozzle Changer Setup 的设定 进行吸嘴更换器的设定。 需要统一 Job 上和机器上设定的吸嘴更换器的吸嘴种类及吸嘴数量的 配置。吸嘴种类及数量不同时，不能 进行生产。 设定方法 1. 在 [ 生产程序列表 ] 画面的 [ 对象模型] 上 选择了模型的 [ 对象生产线 ] 上选择生产线后， 在生产线图上选择 …
2. Job 编制器 PRG-NXTSN-006S0
36 NXT 系列 编程手册 Nexim 编
2.4.7 Head Setup 的设定
通常情况下没必要对 [Head Setup] 标签页进行设定。优化时 Head Setup 被自动设定。仅在手动配置工作
头的吸嘴时进行设定。
设定方法

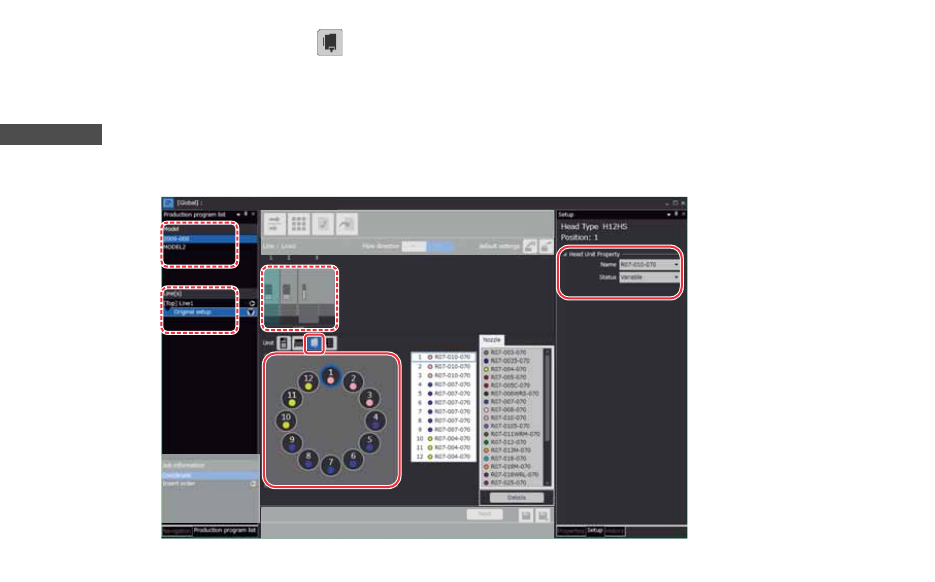

1. 在[生产程序列表]画面的[对象模型]上选择了模型的[对象生产线]上选择生产线后，在生产线图上选择
对象模组后，单击 [ 单元 ] 的 [ ] 图标。显示工作头的吸嘴配置。
2. 选择吸嘴位置后，设定 [Setup] 区域的 [Head Unit Property] 的各个项目。
备注
一次可以进行多个位置的吸嘴设定。请在按下 [Ctrl] 键的同时单击鼠标选择吸嘴位置。进行删除时，请右击吸嘴位置后选择 [ 吸嘴的删除 ]。
3. 在所有需要设定的吸嘴位置上设定吸嘴。
01PRG-0552E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
37
2.4.8 Nozzle Changer Setup 的设定
进行吸嘴更换器的设定。
需要统一 Job 上和机器上设定的吸嘴更换器的吸嘴种类及吸嘴数量的配置。吸嘴种类及数量不同时，不能
进行生产。
设定方法

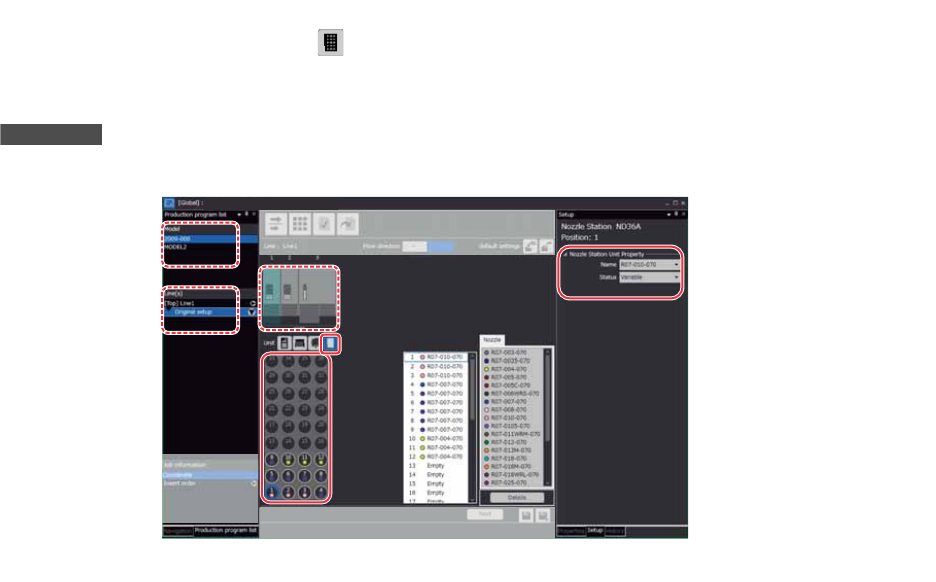

1. 在[生产程序列表]画面的[对象模型]上选择了模型的[对象生产线]上选择生产线后，在生产线图上选择
对象模组后，单击 [ 单元 ] 的 [ ] 图标。显示吸嘴更换器的吸嘴配置。
2. 选择吸嘴位置后，设定 [Setup] 区域的 [Nozzle Station Unit Property] 的各个项目。
备注
一次可以进行多个位置的吸嘴设定。请在按下 [Ctrl] 键的同时单击鼠标选择吸嘴位置。进行删除时，请右击吸嘴位置后选择 [ 吸嘴的删除 ]。
3. 在所有需要设定的吸嘴位置上设定吸嘴。
01PRG-0554E
2. Job 编制器 PRG-NXTSN-006S0
38 NXT 系列 编程手册 Nexim 编
2.4.9 Nozzle Available （使用吸嘴）的设定
预先设定好机器上可能使用的吸嘴后，进行吸嘴选择时，下拉列表中仅显示已设定的吸嘴。这样能确保不
会选择不可用的吸嘴，便于选择，减少吸嘴选择失误。
预先设定好机器上可以使用的吸嘴后，优化时仅根据可以使用的吸嘴决定吸嘴配置。
设定方法
1. 在[生产程序列表]画面的[对象模型]上选择了模型的[对象生产线]上选择生产线后，在生产线图上选择
对象模组后，单击 [ 单元 ] 的 [ ] 或者 [ ] 图标。
2. 单击 [Nozzle] 标签页下方的 [ 详细设定 ] 后，显示 [Nozzle Available] 对话框。
3. 在目的吸嘴的 [Available] 栏内设定吸嘴是否可以使用。可以在此机器上使用的吸嘴设定为 “Yes”，
不可以使用的吸嘴设定为 “No”。
4. 要指定存在的吸嘴数量时，在各个吸嘴的 [Qty] 栏内指定可以使用的数量。[Qty] 为 “0” 的情况下
[Available] 为 “Yes” 时，吸嘴数量无限制。
01PRG-0556E
