4. [ 元件形状设定步骤 ] 内有 [ 形状数据编辑 ] 时，选择 [ 形状数据编辑 ] 后，输入要素数据。
备注
• 创建 Job 后，请执行优化。
• 由于要判定电路板两端的元件超出量加上 Job 中所指定的电路板尺寸后的尺寸是否超出了能够搬运的最大电路板尺寸 （宽度），请执行数
据检查。
生产机器外已贴装的元件超出电路板边端的电路板时
[ 设定已贴装的元件超出电路板边端的超出量 ]

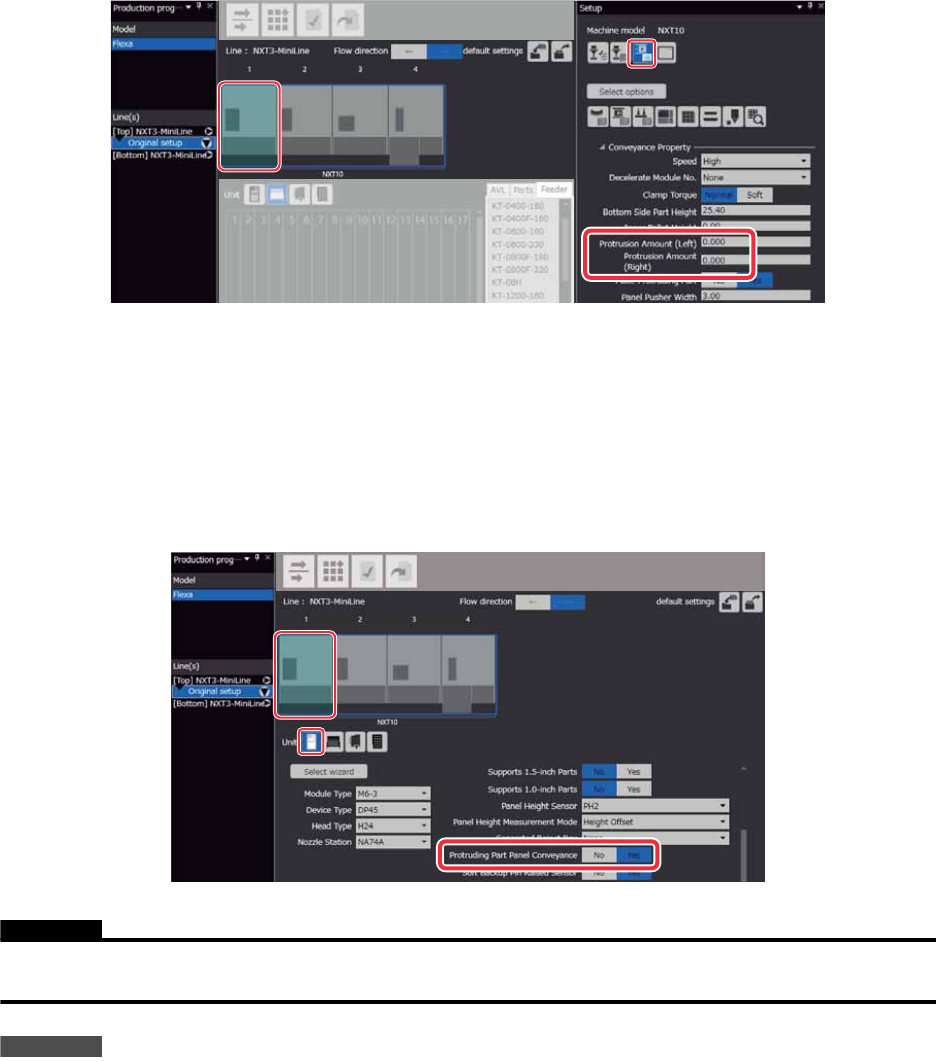

1. 在显示在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择 “Original Setup”。
2. 选择机器后，在 [Setup] 区域上单击 [ 搬运 ] 图标。
3. 在机器外已经完成搬运轨道上超出电路板左端的元件贴装时，在 [Conveyance Property] 的
[Protrusion Amount (Left)] 的设定项目内设定超出量。未贴装从电路板左端超出的元件时，请在设
定项目中设定 [0.000]。
4. 在机器外已经完成搬运轨道上超出电路板右端的元件贴装时，在 [Conveyance Property] 的
[Protrusion Amount (Right)] 的设定项目内设定超出量。未贴装从电路板右端超出的元件时，请在
设定项目中设定 [0.000]。
01PRG-0210S
ܗӊⱘড䴶ջܗӊⱘℷ䴶ջ
㽕㋴᭄
ᦦӊ䚼ߚгЎ
㽕㋴᭄䕧ܹ
ᔶሎᇌ
01PRG-0472E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
99
[ 设定各个模组的超出搬运控制 ON/OFF]
1. 在显示在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择 “Original Setup”。
2. 选择模组后，单击 [ 单元 ] 的 [Modules] 图标。
3. 将 [Property] 的 [Protruding Part Panel Conveyance] 设定为 “Yes”。
注意
根据元件的贴装位置和传感器的调整，超出电路板边端的元件有可能没有反映给传感器。此时，请将 [Protruding Part Panel
Conveyance] 设定为 [No]。
备注
• 创建 Job 后，请执行优化。
• 由于要判定电路板两端的元件超出量加上 Job 中所指定的电路板尺寸后的尺寸是否超出了能够搬运的最大电路板尺寸 （宽度），请执行数
据检查。
01PRG-0473E
01PRG-0470E
2. Job 编制器 PRG-NXTSN-006S0
100 NXT 系列 编程手册 Nexim 编
2.5.19 使用 Place before
必须在贴装屏蔽罩等特定元件之前进行贴装时，通过设定 Place before，可以在指定的元件之前进行贴
装。
Place before 的设定方法
Place before 贴装有个别设定和多个元件集中设定两种方法。
1. 个别设定的方法

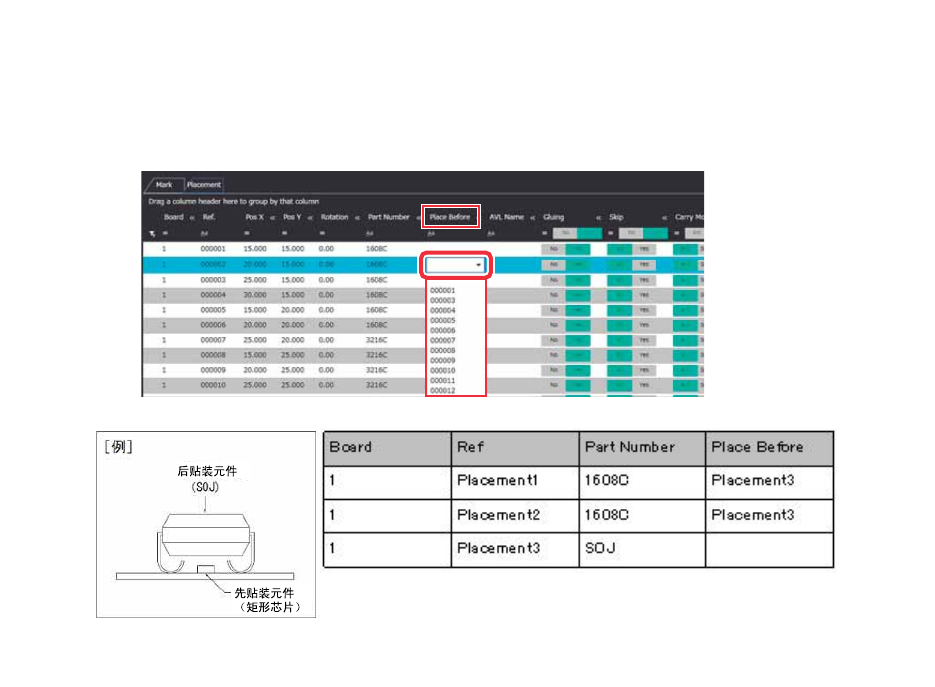

a. 选择 [ 生产程序列表 ] 画面的 [Job 信息 ]-[Coordinate] 后，选择 [ 元件 ] 标签页。显示贴装顺序。
b. 从列表中选择先行贴装元件的顺序后，单击 [Place Before]。
c. 从下拉列表中选择后贴装元件的 Reference。
2. 多个元件集中设定的方法
a. 选择 [ 生产程序列表 ] 画面的 [Job 信息 ]-[Coordinate] 后，选择 [ 元件 ] 标签页。显示贴装顺序。
b. 从列表中选择所有先行贴装元件的顺序。
c. 右击后从显示的快捷菜单中选择 [ 元件信息的编辑 ]。显示 [ 元件的编辑 ] 对话框。
01PRG-0438E
30PRG-0074S
