注意

• 因为低反射板存在偏移的可能性，所以在设定时，将 Y1 设定为比原定小数毫米，Y2 设定为比原定大数毫米。

• 使用低反射板（B 类型）时的输入方法和使用低反射板（A 类型）相同。

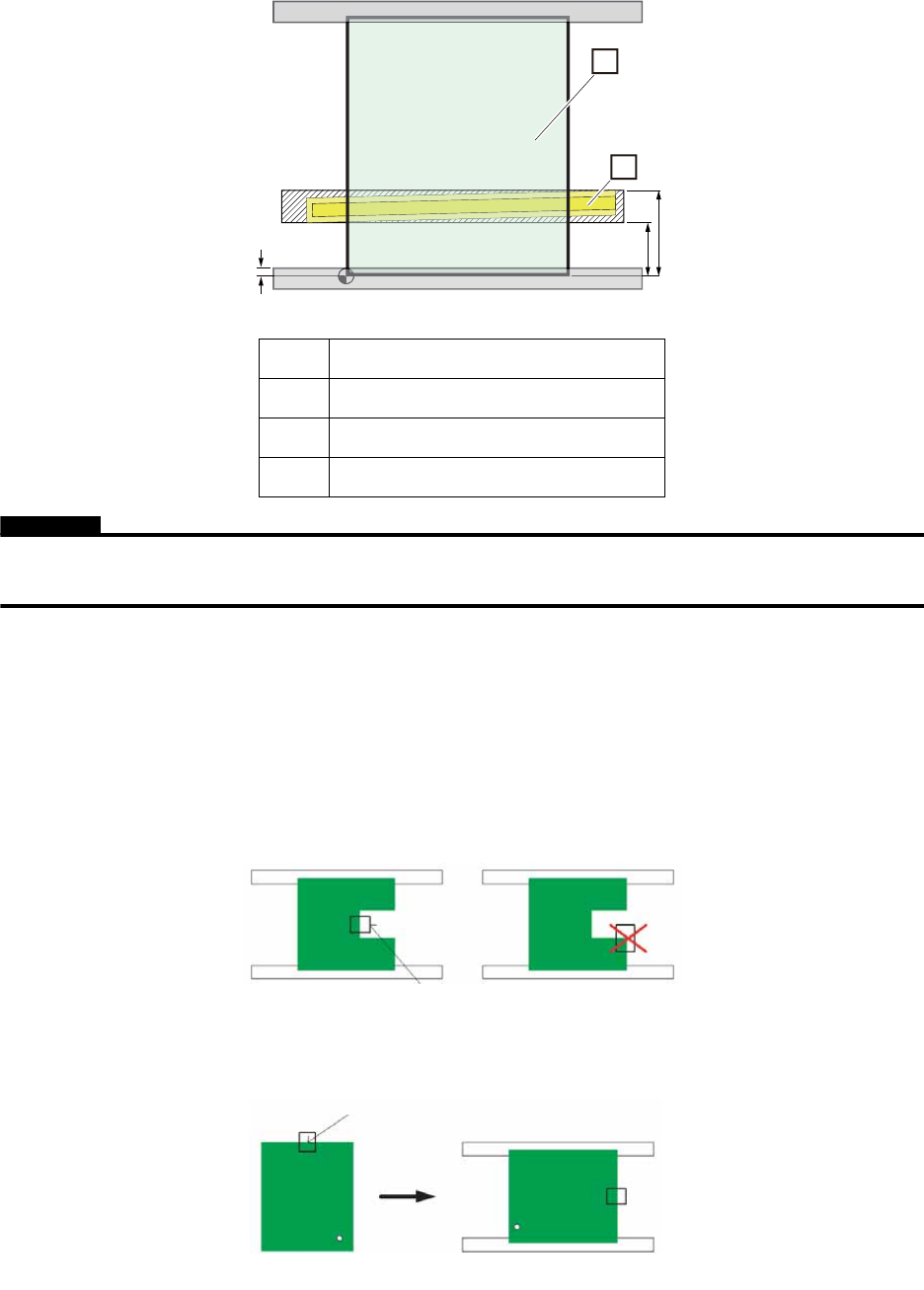

创建电路板边缘顺序

注意事项

以下说明在指定电路板边缘检查顺序时的注意事项。

• 请指定电路板边缘的直线部分。切口部分的角附近不要进入扫描区域内。

• 当指定电路板旋转后，请按照电路板载入搬运轨道时的方向指定坐标。

a. 电路板

b. 低反射板（A 类型）

Y1 Backup Pin Prohibited Area Y1

Y2 Backup Pin Prohibited Area Y2

01PRG-0351

3.0

35*6

ᕅڣ㦋পതᷛ

35*6

ᕅڣ㦋পതᷛ

-RE߯ᓎᯊⱘ⬉䏃ᵓᮍ৥ ᨀ䖤ᯊⱘ⬉䏃ᵓᮍ৥

2. Job 编制器 PRG-NXTSN-006S0

80 NXT 系列编程手册 Nexim 编

• 搬运轨道中不存在电路板时，所指定的位置中必须不含任何发光物体，例如支撑销。另外，不要在

指定区域中放置发光体（例如支撑销，灰尘 / 油污或者软支撑销的顶端等）。

• 生产尺寸 L 超过 534mm 的大电路板时，电路板停止位置发生偏移。此时无法读取设定在可贴装范围

外侧的电路板边缘。

备注

只有 M6-2 扩展搬运轨道模组才可以对应大型电路板（X 方向的长度超过 534mm）。

电路板边缘顺序创建方法

1. 在 [ 生产程序列表 ] 画面上选择 [Job 信息 ]-[Coordinate]。

2. 切换 Top 和 Bottom 切换时，单击 [Top/Bottom 切换 ] 图标。

3. 选择 [ 定位点 ] 标签页后显示定位点顺序。

4. 向下滚动顺序直到出现空白行。

5. 单击 [Type] 数据单元格后，从下拉列表中选择 [Panel Edge]。

6. 单击 [Level] 数据单元格后，从下拉列表中选择 [Panel]。

7. 单击 [Ref.] 数据单元格后，输入参考定位点名。

8. 输入进行边缘确认的坐标（[Pos X]，[Pos Y]）。

9. 单击 [Mark Name] 数据单元格，将该单元格保留为空白。

10. 单击 [Board] 的空白单元格后，从下拉列表中选择 [0]。

35*6

≵᳝⬉䏃ᵓⱘ㚠᱃䚼ߚ

ܝ⋑⠽ᕅڣ㦋পതᷛ

᳝⬉䏃ᵓⱘᯊ׭

30PRG-0041Sa

ਟ䍤㻵४ฏ 导入画像坐标

01PRG-0467E

PRG-NXTSN-006S0 2. Job 编制器

NXT 系列编程手册 Nexim 编

备注

一块电路板上不能创建两个或两个以上的电路板边缘检查顺序。

2.5.15 进行电路板高度检测

电路板高度检测功能是指，通过测定电路板的翘曲量并反映到元件贴装高度中，实现提高电路板质量的功

能。通过使用此功能，对于向上翘曲的电路板，能够控制压下量。对于向下翘曲的电路板，能够防止元件

没有被贴装到电路板上。

另外，对于电路板翘曲，通过设定任意的公差范围，对于超出公差范围的电路板，也能够进行警告。

电路板高度检测功能存在 2 个功能。

• 电路板高度补正功能：测定电路板高度，进行贴装高度补正。

• 电路板翘曲检查功能：测定电路板高度，对于超出公差范围的电路板，进行警告。

必要的器材

*1: 使用电路板高度检测功能进行生产的生产线请全部由对应机型组成。

*2: 校正块在出厂时已被安装和调整。用户不能自行拆卸和安装。

*3: 外部工具没有包含在 NXT 安装 CD 内，请另行准备。

使用上的限制事项

电路板面的状态

• 基本上，电路板高度测定面必须是铜箔上的保护层面。不可以是丝网印刷面，焊盘电镀面，铜箔

面，孔及切口等。电路板上（不是铜箔上）的保护层面在附加条件 (*) 下可以测定。

• 测定面需要 1x1mm 以上的面积。区域内的颜色必须相同。

对应机型 M3-2(c) 模组，M6-2(c) 模组，M6-2 扩张搬运轨道模组， M6-2SP 模组 (*1)，

M3-3(c)，M3-3S，M6-3(c)

必要的单元 PH2 传感器，校正块 (*2)

01PRG-0170S

(mm)

ᖙ乏ᰃৠϔ㡆

㛑໳⌟ᅮ䴶

̪᥼㤤䴶

㛑໳⌟ᅮ䴶

̪᥼㤤䴶
