PRG-NXTSN-006S0 2. Job 编制器 NXT 系列 编程手册 Nexim 编 59 Job 的设定 1. 在显示在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择生产线。 2. 在生产线图上选择搭载了料盘单 元 -LT、LT2、LTC 的模组。 3. 在 [ 单元 ] 上单击 [Part Supply Unit ] 图标后，进行侧的选择。 4. 在补充用料盘箱的所有料槽的 [Status] 栏内设定 “Rese…
2. Job 编制器 PRG-NXTSN-006S0
58 NXT 系列 编程手册 Nexim 编

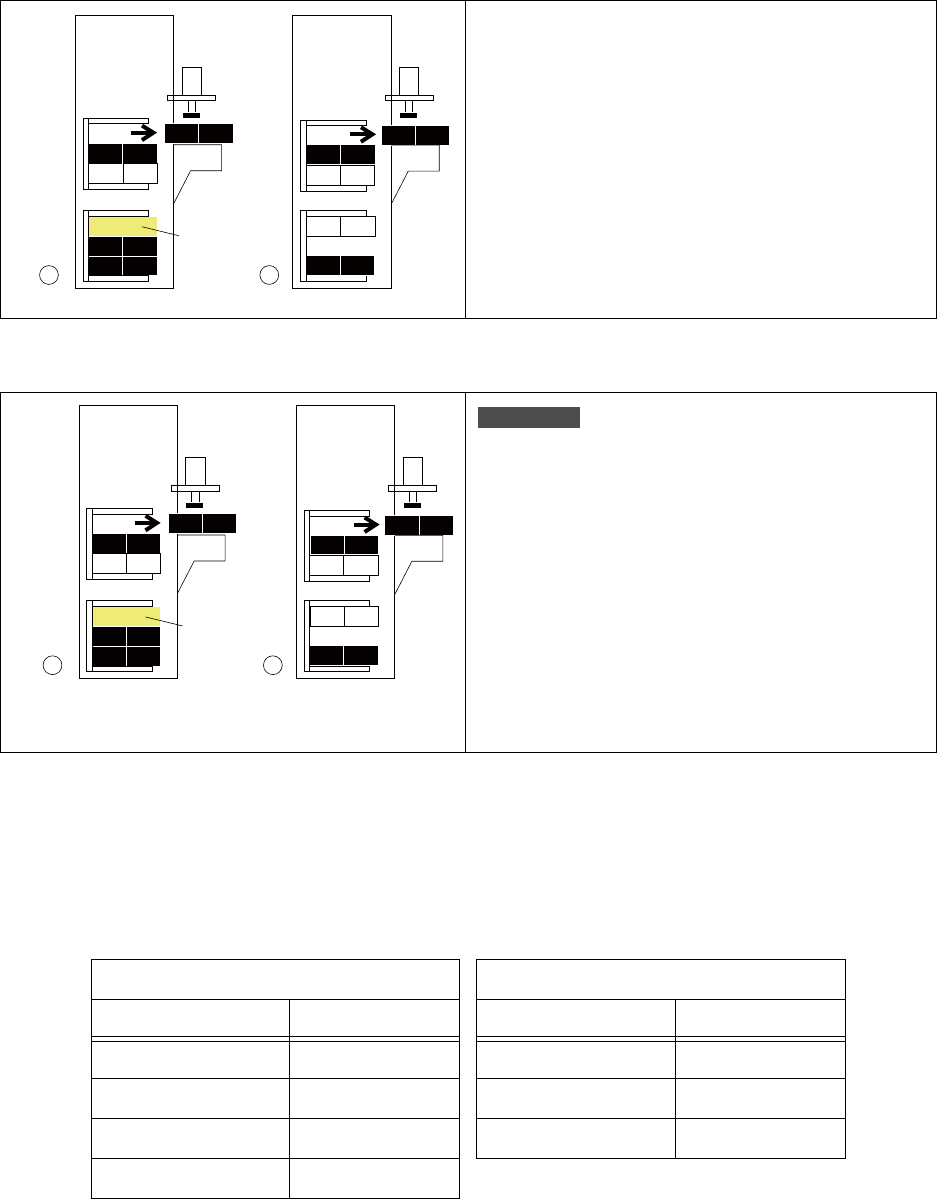

优先使用的补充料盘箱
按元件登录顺序使用
排出托架
进行料盘动态次料站补充时，料尽的供料托架排出到补充用料盘箱上部。因此，补充用料盘箱必须要有排
出用空料槽。
排出时必要的料槽数根据料盘厚度不同。为了在运用时排出最厚的料盘元件，请进行生产中元件数据的
「料盘厚度」和 「料槽占有数」的确认。
辅助软件的设定和运用方法的详细请参照 「系统手册」。
1. 按照 (1)-(2) 的顺序使用
2. (1)(2) 用完时按照 (5)(6) 的顺序使用
3. 按照 (5)-(6) 的顺序使用
4. (5)(6) 用完时按照 (7)(8) 的顺序使用
5. 按照 (7)-(8) 的顺序使用
6. (7)-(8) 用完时按照 (3)-(4) 的顺序使用
备注
按号码顺序进行 Fujitrax 的元件登录。
1. 按照 (1)-(5) 的顺序使用
2. (1)(5) 用完时按照 (2)(7) 的顺序使用
3. 按照 (2)-(7) 的顺序使用
4. (3)-(7) 用完时按照 (8)-(3) 的顺序使用
5. (2)(7) 与 (4)(6) 替换
6. (8)-(3) 用完时按照 (4)-(6) 的顺序使用
料盘单元 -LT、LTC 料盘单元 -LT2
料盘厚度 [mm] 料槽占有数 料盘厚度 [mm] 料槽占有数
～ 8.00 1 ～ 12.00 1
8.01 ～ 20.00 2 12.01 ～ 28.00 2
20.01 ～ 32.00 3 28.01 ～ 44.00 3
32.01 ～ 44.00 4
30PRG-0363-S
1
(3)
(5)
(7)
(2)
(4)
(6)
(8)
2
(1)
(2)(1)
(3) (4)
(5)
(6)
(7) (8)
⭕ӝᯏ
ⴎ
ᧈ࠰⭞
㺛ݻᯏ
ⴎ
30PRG-0364-S
1
(8)
(2)
(4)
(5)
(3)
(7)
(6)
2
(1)
(5)(1)
(8) (3)
(2)
(7)
(4) (6)
⭕ӝᯏ
ⴎ
ᧈ࠰⭞
㺛ݻᯏ
ⴎ
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
59

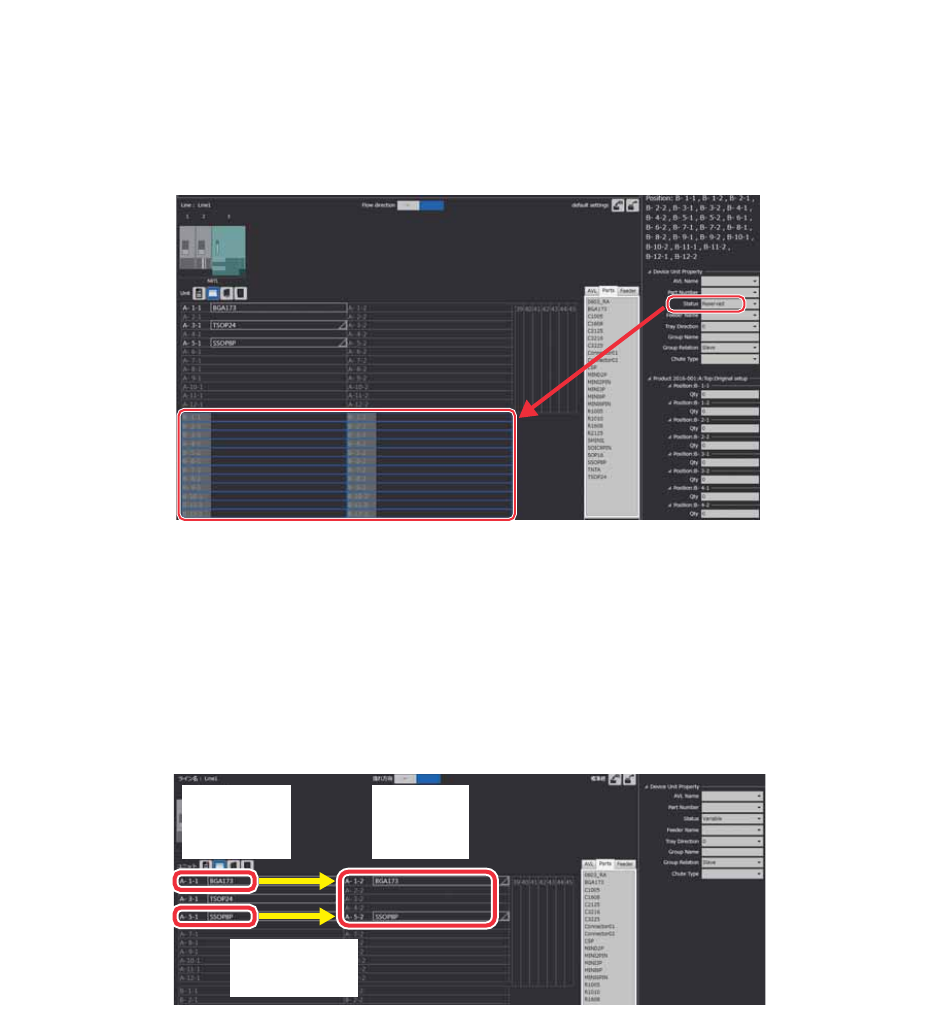

Job 的设定
1. 在显示在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择生产线。
2. 在生产线图上选择搭载了料盘单元 -LT、LT2、LTC 的模组。
3. 在 [ 单元 ] 上单击 [Part Supply Unit] 图标后，进行侧的选择。
4. 在补充用料盘箱的所有料槽的 [Status] 栏内设定 “Reserved”。
5. 进行优化。（优化的详细内容参照 「2.7 优化」。）生产所需的料槽被配置到生产料盘箱。
6. 也可以对生产料盘箱的子料槽进行次供料器的设定。
• 配置次料站时，在与初始料盘配置相同的供料托架上设定次料站。
• 对其他的供料托架配置次料站时，请在两个子料槽上设定相同元件，使其成为与初始料盘配置的供
料托架为相同组合的配置。
使用叠放元件供应
叠放元件就是以料盘每个料格内放置多个元件 （叠放）的状态进行供应的元件。
必要器材
• 对应机种：M6-3(c) 模组、M6-2(c) 模组
• 单元：H01、H02(F) 工作头
01PRG-0489E
01PRG-0490S
ᴿ 4W\
δᴿᯏⴎ
䞃㖤ε
ᰖ 4W\
δ⅗ᯏㄏε
ᆿ㻻ੂⲺ
ݹԬ
2. Job 编制器 PRG-NXTSN-006S0
60 NXT 系列 编程手册 Nexim 编
生产时的动作概要
根据 Job 指定的叠放元件数，从同一个料格内连续进行吸取，并在进行了指定数量的吸取动作后，将吸取
位置移动到下一个料格。
注意
叠放的元件数超过了 Job 上指定的叠放元件数时，吸取时可能损坏吸嘴或元件。
Job 的设定
1. 请在 [ 元件数据 ] 画面上单击 [ 封装 ] 图标后，双击对象封装数据。显示 [ 封装编辑器 ]。
2. 请在[封装编辑器]上选择[基本设定步骤]-[基本设定]后，在[属性]区域的[Part Stack Quantity]内，设
定 1 个料格内的叠放元件的个数 （叠放元件数）。
注意
对于考虑了叠放元件数的总元件高度存在以下限制。
• （元件高度 [mm] ＋ PIN 高度 [mm]）× （叠放元件数－ 1） ≦ 2.5[mm]
不满足以上条件时，Job 传送时的数据检查出现错误。
限制事项
不能对应优化。
实行优化后，叠放元件可能被分配给规格外的模组构成。此时，请根据规格手动将叠放元件重新放置在模
组构成的供料器设置中。之后，使用 “ 固定现有供料器 ” 方式重新实行优化。
01PRG-0581S
൞ੂжѠᯏṲ੮ ѠݹԬ
〱ࣞࡦсжѠᯏṲ
ׁε൞ ѠᯏṲᆿ㻻 ѠݹԬᰬ
⅗
⅗
⅗
⅗
⅗
⅗
⅗
⅗
⅗
⅗
01PRG-0582E
