PRG-NXTSN-006S0 2. Job 编制器 NXT 系列 编程手册 Nexim 编 159 备注 2 维码读取范围的左上、右下为从元件表面看时的位置。
2. Job 编制器 PRG-NXTSN-006S0
158 NXT 系列 编程手册 Nexim 编

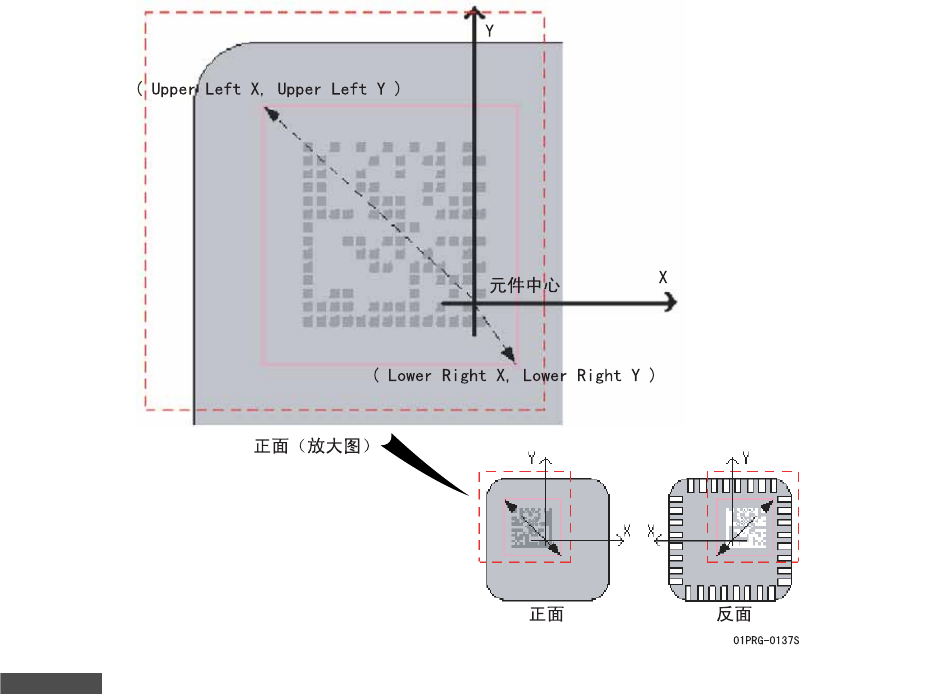

关于 2 维码的读取范围的坐标请参照下图。
项目名 说明
Check Type 设定元件 2 维码的检查内容。请设定为 [Manage Part ID]。
Verify Part：元件的检查
Manage Part ID：元件 ID 的检查
Code Type 从 Data Matrix、QR Code 中选择元件 2 维码的形状。
Upper Left X
Upeer Left Y
设定元件 2 维码的读取范围的左上的坐标。输入值是基于元件中心的坐标。
Lower Right X
Lower Right Y
设定元件 2 维码的读取范围的右下的坐标。输入值是基于元件中心的坐标。
Side 设定读取元件上面的 2 维码还是读取元件下面的 2 维码。
Top：元件上面
Bottom：元件下面
Shutter Speed 设定元件 2 维码摄影时的曝光时间。
设定为 0 时，根据正常曝光时间处理。
备注
在 [Side] 为 “Top” 时显示。
Lighting Color 选择元件 2 维码摄影时的光源颜色。
备注
在 [Side] 为 “Top” 时显示。
Lighting Pattern 选择元件 2 维码摄影时的定位相机的光源类型。
备注
在 [Side] 为 “Top” 时显示。
Exposure Time 设定元件 2 维码摄影时的曝光时间。
设定为 0 时，根据正常曝光时间处理。
请使用 VPDplus 输入。
备注
在 [Side] 为 “Bottom” 时显示。
Lighting Pattern 选择元件 2 维码摄影时元件相机的光源类型。
请使用 VPDplus 输入。
备注
在 [Side] 为 “Bottom” 时显示。
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
159
备注
2 维码读取范围的左上、右下为从元件表面看时的位置。
2. Job 编制器 PRG-NXTSN-006S0
160 NXT 系列 编程手册 Nexim 编
2.5.36 控制吸取・贴装动作时的速度时
在吸嘴的吸取和贴装动作中，通过仅对必要动作的低速化，可以减轻吸取・贴装时的元件跳起以及对元件
造成的冲击。
必要器材
设定方法
吸取时吸嘴速度的设定
1. 请在 [ 元件数据 ] 画面上单击 [ 外形 ] 图标后，双击贴装元件。显示 [ 外形编辑器 ]。
2. 请单击 [ 动作设定步骤 ] 的 [ 基本动作设定 ]。

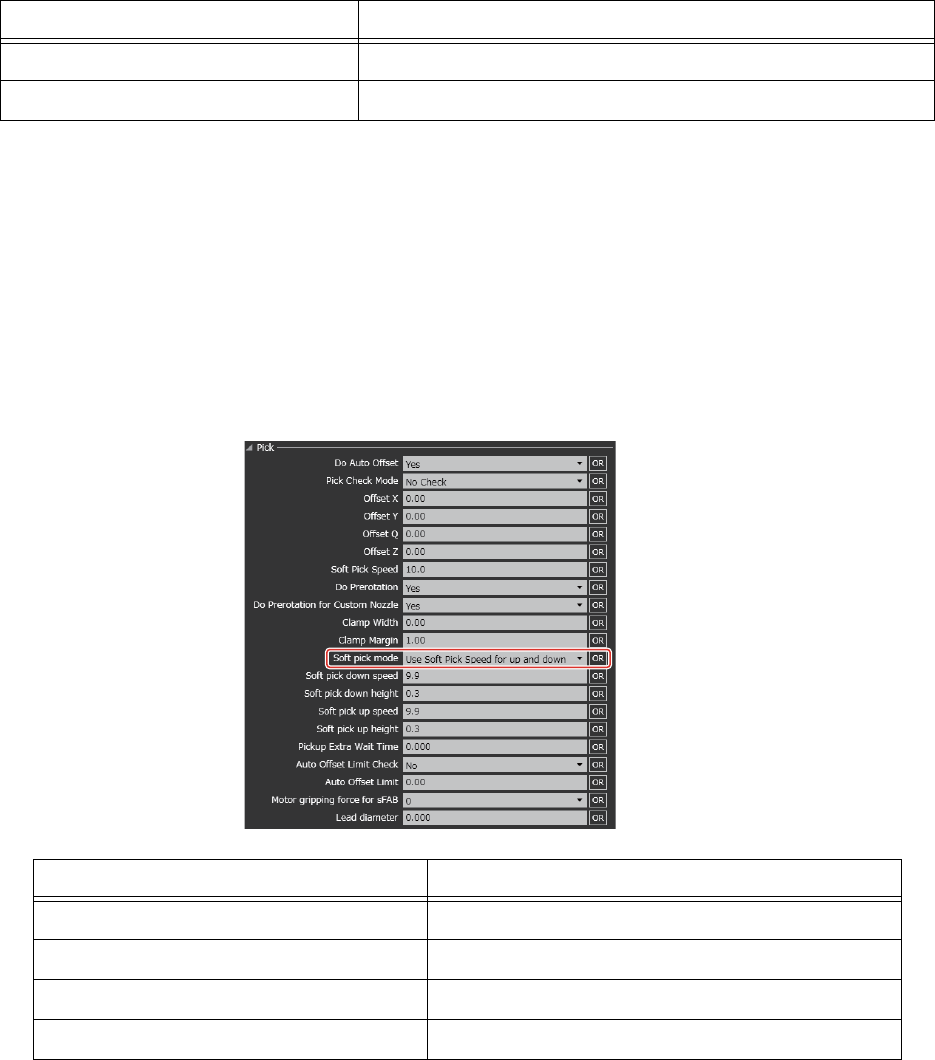

3. 吸嘴速度的设定方法，请使用 [ 属性 ] 区域的 [Pick] 内的 [Soft pick mode] 进行设定。
必要软件 适用工作头
NXT 应用程序：V8.80 或更新版本 H01,H02(F),H04,H04S(F),G04,OF,H08M,DX(S1),DX(R4)
NXT 应用程序：V8.90 或更新版本 H08, H12HS, V12, H24(G,S,A), DX (R12)
设定值 说明
Use Soft Pick Speed for up and down 一次性地设定吸嘴的下降速度和上升速度。
Use speed for down only 仅设定吸嘴的下降速度。
Use speed for up only 仅设定吸嘴的上升速度。
Use separate speeds for up and down 分别设定吸嘴的下降速度和上升速度。
