PRG-NXTSN-006S0 2. Job 编制器 NXT 系列 编程手册 Nexim 编 139 3. 请在 [ 单元 ] 中点击 [Module] 图标。 4. 请选择 [Head Typ e] 中使用的工作头 （H01、H02、H 02F、H04S、H04SF 中任意一个） 。 创建确认区域 以 Skip Mark 创建确认元件的有无的区域。 1. 请在 [ 定位点数据 ] 画面中点击 [ 跳过 ] 并双击 [ 新创建 ]。将显…
2. Job 编制器 PRG-NXTSN-006S0
138 NXT 系列 编程手册 Nexim 编
2.5.30 有关贴装的元件位置偏移的确认
确认贴装的元件位置的偏移和元件的有无情况、找出对象模组，可防止不良电路板从后工序排出。
必要的器材
适用机器
• NXT-2、NXT-3
单元
• H01、H02(F)、H04S(F)、H24 工作头 ※ 根据动作模式可以使用的工作头有所不同。
限制事项
• 本功能不能与 「追踪元件 ID」同时使用。
• 元件和电路板的对比度低时不能使用本功能。
确认元件的位置偏移的方法
使用定位相机确认元件的位置偏移。为确认贴装的元件位置是否发生偏移，配置元件上的定位相机确认的
区域 （area），以配置区域的明暗度来确定元件的贴装位置。

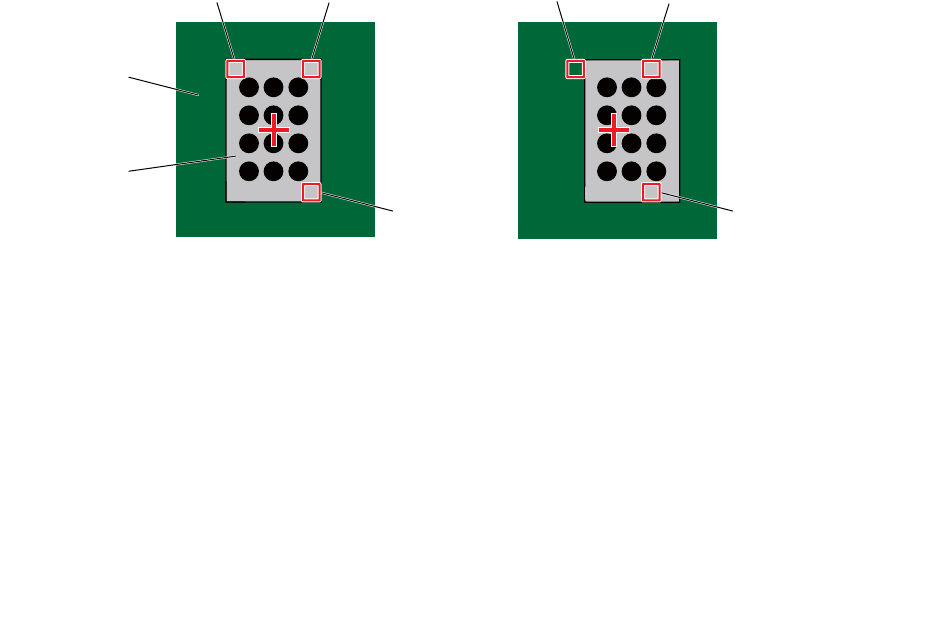

• 例：相对于电路板，元件看起来明亮时
所有区域识别为白色 （元件）时，判断元件的位置是否偏移，即使有 1 处被识别为黑色 （电路板）时，也
判定为元件的位置偏移。
设定方法
为确认贴装的元件的位置偏移需要进行以下设定。
选择工作头
1. 请显示 [ 生产程序列表 ] 画面并 [ 对象生产线 ] 中选择生产线。
2. 请在生产线的图中选择对象模组。
ࡔᇊ˖ⲭ ࡔᇊ˖ⲭ
ࡔᇊ˖ⲭ ࡔᇊ˖ⲭ
ࡔᇊ˖唂 ࡔᇊ˖ⲭ
ݳԦս㖞⋑ᴹٿ〫ᰦ
ࡔᇊ䠖OK
ݳԦս㖞ٿ〫ᰦ
ࡔᇊ˖NG
01PRG-0602S
电路板
⭥䐟ᶯ
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
139
3. 请在 [ 单元 ] 中点击 [Module] 图标。
4. 请选择 [Head Type] 中使用的工作头 （H01、H02、H02F、H04S、H04SF 中任意一个）。
创建确认区域
以 Skip Mark 创建确认元件的有无的区域。

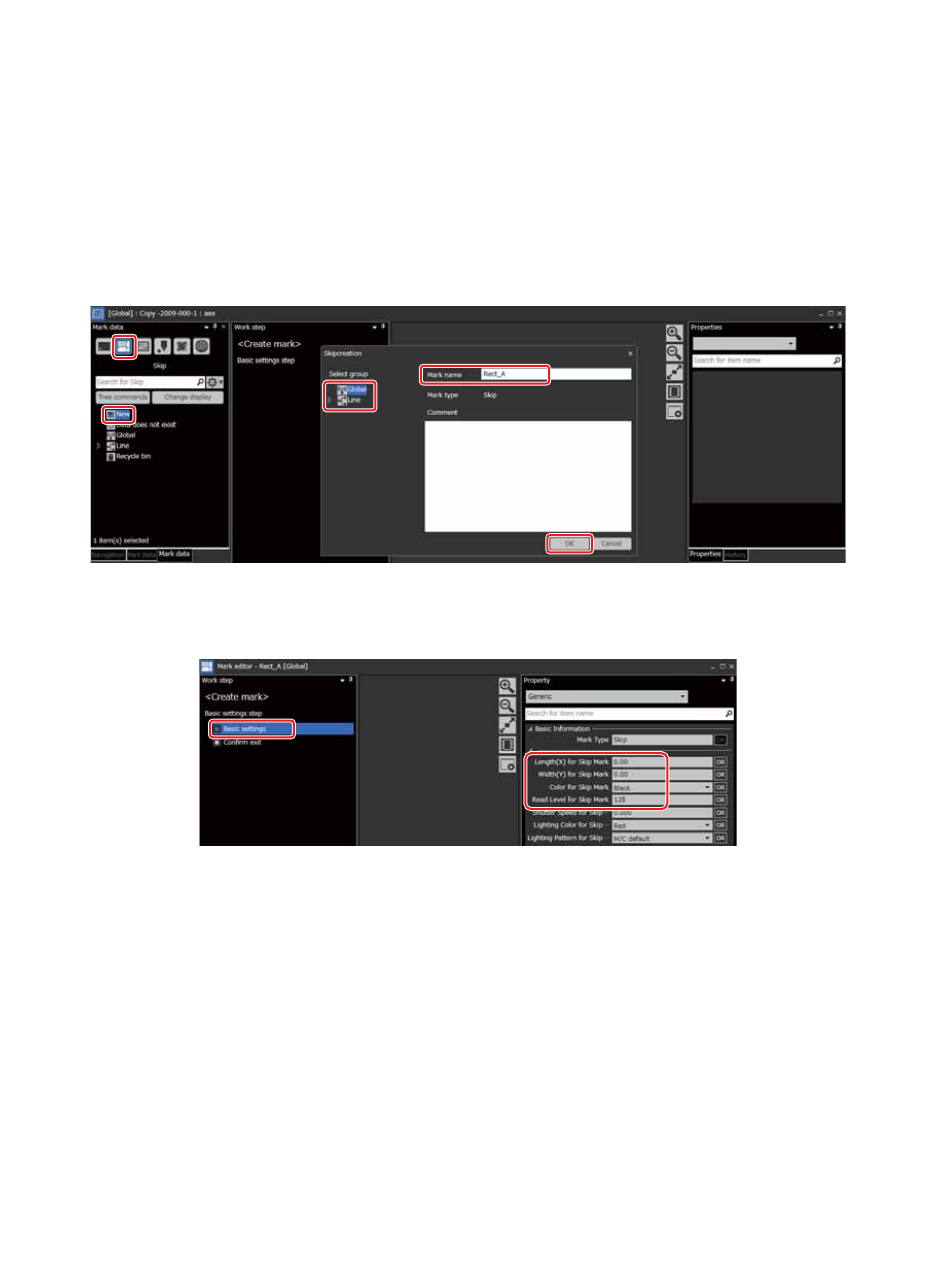

1. 请在 [ 定位点数据 ] 画面中点击 [ 跳过 ] 并双击 [ 新创建 ]。将显示 [ 创建跳过 ] 对话框。
2. 请选择[创建跳过]对话框的[选择群组]，在[定位点名称]中输入任意的定位点名称并点击[OK]。将显示
[Mark editor] 对话框。
3. 请在 [Mark editor] 对话框中选择 [ 基本设定步骤 ]-[ 基本设定 ]，在 [ 属性 ] 区域设定以下的项目。
a. 以正方形指定在定位相机中确认的区域。请在 [Generic] 的 [Length(X) for Skip Mark] 和 [Width(Y)
Skip Mark] 中设定相同的值。
b. [Color for Skip Mark] 中设定元件的颜色。元件比电路板亮时请指定为 ”White”、元件比电路板
暗时指定为 “Black”。
c. 请在 [Read Level] 中输入判断明暗的阈值 CCD 等级的值。元件和电路板的判定不正确时，请参考拍
摄的影像调整数值。
指定确认区域的位置
识别亮度区域 （Skip Mark）中可在 1 个元件上指定最多 10 个点。
请在元件上设定区域 （Skip Mark）的位置。
1. 请在 [ 元件数据 ] 画面中点击 [ 外形 ]，并双击设定区域的外形数据。将显示 [ 编辑外形 ]。
2. 请单击 [ 动作设定步骤 ]-[ 选项 ] 的 [Placing Mark] 图标，将「属性 ] 区域的 [Placing Mark] - [Check
Placing Deviations] 设定为 “Recovery” 或者 “Recheck”。
01PRG-0561E
01PRG-0562E
2. Job 编制器 PRG-NXTSN-006S0
140 NXT 系列 编程手册 Nexim 编

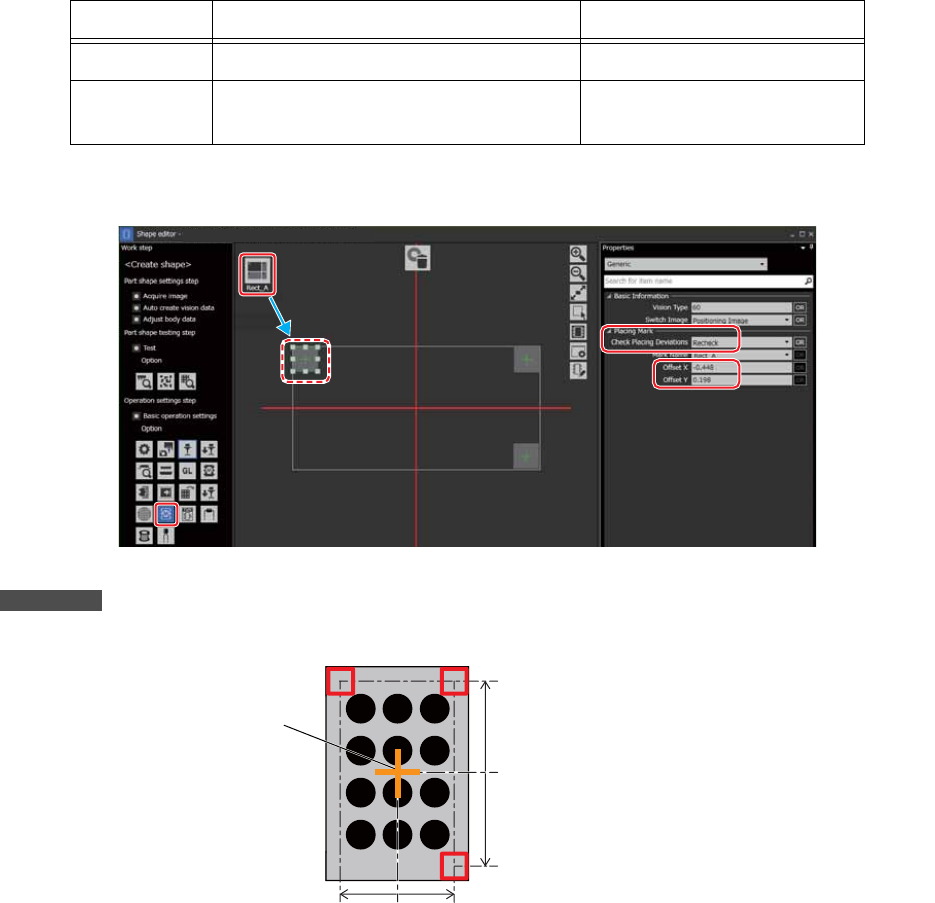

3. 请选择用于确认元件位置偏移的定位点，并将该定位点拖放并配置到判定元件亮度的位置上。
备注
微调定位点的位置时请选择定位点，并更改 [ 属性 ] 区域 [Placing Mark] 的 [Offset X]、[Offset Y] 的值。
设定值 说明 对应工作头
Recovery 异常解除后进行补料贴装。 H04S(F)
Recheck 异常解除后，重新实施对象元件的贴装
位置偏移确认。
H01、H02(F)、H04S(F)、
H24
01PRG-0563Ea
Xᯩੁ䠖ᴰབྷ±Body Length/2㻌
01PRG-0607S
ݳԦѝᗳ
Yᯩੁ˖ᴰབྷ±Body Width/2
