5. 其他的应用 PRG-NXTSN-006S0
264 NXT 系列 编程手册 Nexim 编
5.1.4 使用错误影像编辑影像数据
如果访问辅助软件的 PC 中已经安装了 VPDplus 和 VPDplus Launcher，则可以通过 VPDplus 打开和编辑
元件的影像数据，然后所有更改信息将反馈到服务器的 Job 中。需要注意以下几点。
• 必须在 PC 中安装 VPDplus。如果没有购买 VPDplus 许可证或许可证不可用，则只能使用基本编辑
功能。如果 VPDplus 许可证可用并存在，则可以使用许可证所允许的功能 （比如调整和影像测
试）。
• 必须在 PC 中安装 VPDplus Launcher。该软件将图像与外形数据和 VPDplus 联系起来。该软件可以
从辅助软件网页中进行下载。如果没有安装该软件，请在尝试打开影像之前从网页中下载并进行安
装。
1. 从在线监视器中选择要从中查看错误影像的模组，然后单击该机器的影像处理错误分析图标。显示保
存了所选模组所有影像信息的 [Vision processing error analysis] 屏幕。
2. 显示想要使用 VPDplus 进行编辑的元件影像。
3. 单击影像，显示 [File Download] 对话框。
4. 选择 [Open]，通过 VPDplus 打开影像。
5. 根据需要编辑数据。关于在VPDplus中进行编辑项目的详细内容，请参考“VPDplus操作手册”或在
线帮助。
备注
如果使用的是授权版本的 VPDplus，请确保在将编辑过的设置发送到 Job 中和重新启动生产之前对这些设置执行影像测试。
6. 完成编辑后，从 [File] 菜单中选择 [Update Shape Data]。显示确认信息对话框。
7. 单击 [Yes] 将编辑过的影像数据保存到 Job 中。
8. 关闭 VPDplus。
5.1.5 将编辑过的影像数据发送次机器
使用 VPDplus 中的升级外形数据指令将编辑过的数据保存到全局 Job 目录的 Job 中。为了在机器中使用
新编辑过的影像数据，就要将数据发送到机器中。使用 MEdit 打开带有元件的模组中的当前 Job，然后将
Job 重新发送到相关模组中去。关于在机器中打开当前 Job 的操作步骤和将 Job 传送次机器的操作步骤，
请参考 「5.1.1 打开机器中的一个 Job」。
PRG-NXTSN-006S0 5. 其他的应用
NXT 系列 编程手册 Nexim 编
265
5.1.6 创建非规则基准定位点
概述

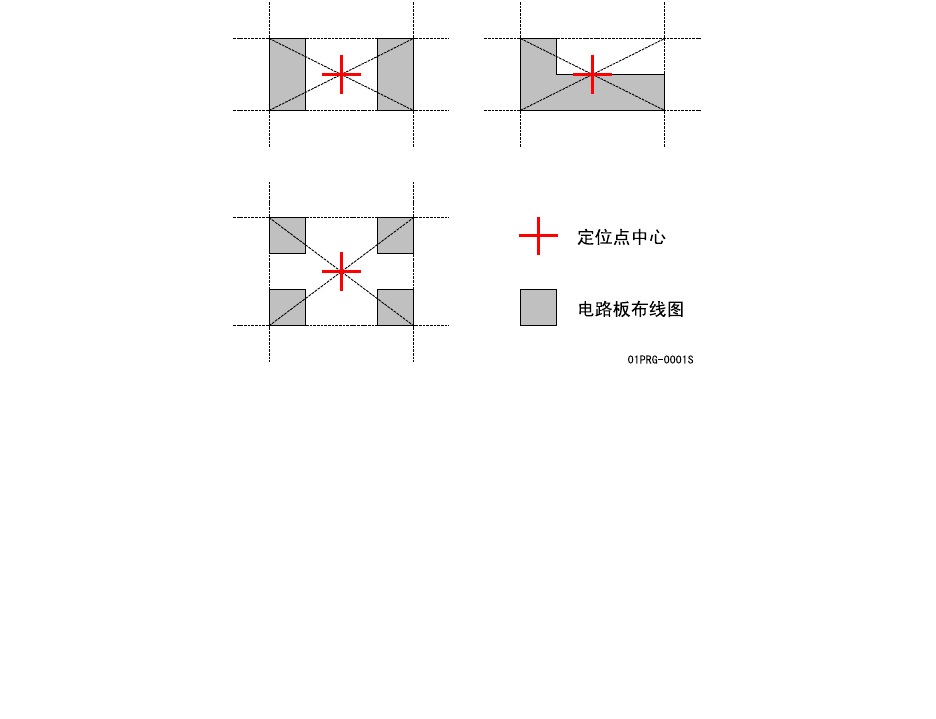

当电路板上不存在 Fuji 标准基准定位点 （圆形、矩形、菱形、角朝上三角形、角朝下三角形、双正方形、
十字形），或者希望使用电路板布线图形或其他定位点作为基准定位点时，以这些定位点图像为基础，可以
创建定位点数据。
要创建非规则基准定位点数据，首先要使用辅助软件获取定位点图像。然后从 MEdit 中启动 Seek
Template Editor，接着编辑基准定位点。所创建的基准定位点保存在 Nexim Job 和库中，在生产中将作
为 Job 数据使用。
包括主跳过定位点和本地定位点在内，最多可以注册 8 个基准定位点。
限制事项
1. 已经明确将要作为非规则基准定位点的位置 （可以通过 CAD 或其他数据获取准确位置）。
2. 同一相机视野范围内不能存在与基准定位点相似的定位点。
3. 电路板停止位置必须稳定。
4. 对于带有焊锡的电路板布线图形，由于焊锡的状态而使显示方式不固定，因此它不能作为定位点来使
用。
5. 其他的应用 PRG-NXTSN-006S0
266 NXT 系列 编程手册 Nexim 编
创建流程图
创建定位点数据步骤的流程图如下。
步骤
1. 通过指定圆形基准定位点和创建 Job 来创建临时定位点数据。因为与实际定位点不一致，所以将会发
生定位点影像处理错误。
2. 将 Job 传输给机器。
3. 在辅助软件中将基准定位点再读取功能设置为 [OFF]。
备注
关于辅助软件的操作方法，请参考辅助软件在线手册。
4. 按下 START 开始生产。
5. 会产生基准定位点读取错误。使用辅助软件来获取和保存出错图像。
创建一个临时的Job后开始生产
(发生定位点影像处理错误)
使用辅助软件来获取错误的定位点影像
在MEdit中打开Job,编辑定位点数据
启动Seek Template Editor，创建定位点数据
编辑模板
影像处理的测试
在MEdit中更新定位点数据，然后重新传输Job
01PRG-0002-Sb
