2. Job 编制器 PRG-NXTSN-006S0
156 NXT 系列 编程手册 Nexim 编

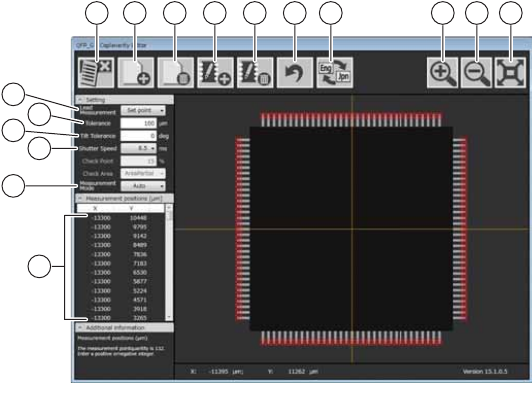

指定点模式
1. 结束 3D 共面性检查编辑器。
2. 成批设定测定点。
3. 成批删除测定点。
4. 个别设定测定点。
5. 个别删除测定点。
6. 返回到上一步。
7. 切换显示言語。（日语、英语）
8. 扩大显示影像。
9. 缩小显示影像。
10. 将影像大小返回到初期状态。
11. 设定端子的测定方法。通常使用 “Lowest point”。
12. 设定共面性检测的公差范围。设定内容反映在 [3D Coplanarity Tolerance]。
13. 设定倾斜检测的公差范围。设定内容反映在 [3D Coplanarity Tilt Tolerance]。
14. 设定快门速度。设定内容反映在 [3D Coplanarity Shutter Speed]。
15. 设定检测模式。设定内容反映在 [3D Coplanarity Measurement Mode]。
16. 可以指定测定点并修正坐标。
1 2 3 4 5 6 7 8 9 10
30PRG-0496E
13
11
14
12
15
16
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
157
2.5.35 使用元件 ID 的可跟踪性时
介绍如何根据元件带有的 2 维码收集可跟踪性信息时的 Job 设定方法。有关系统说明请参照 「系统手
册」。
收集元件 ID 的可跟踪性信息时，读取元件上面或者下面的 2 维码。
必要器材
适用工作头
• 元件上面 2 维码检查：可进行生产的所有工作头
• 元件下面 2 维码检查：H01、H02(F) 工作头
对象 2 维码
• DataMatrix、QR 码
备注
QR 码为日本 DENSO WAVE 公司的注册商标。
限制事项
对于元件下面 2 维码检查存在以下限制。
• 本功能不能和分割影像取入功能并用。QR 码对应于模型 2 的符号型号 1 ～ 20，除此之外 QR 码不能
读取。
• TVR 贴装时不对应。
Job 的创建方法

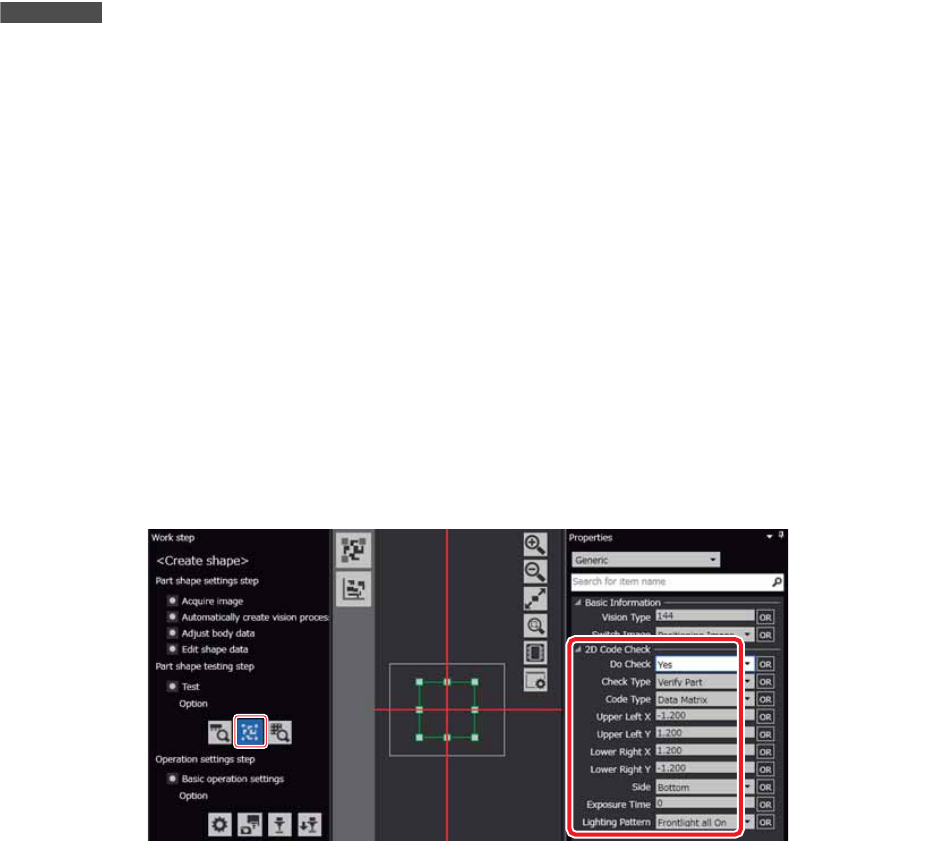

1. 请在 [ 元件数据 ] 画面上单击 [ 外形 ] 图标后，双击贴装元件。显示 [ 外形编辑器 ]。
2. 请单击 [ 元件形状测试步骤 ] 的 [ 选项 ] 的 [2D Code Check] 图标。
3. 请将 [ 属性 ] 区域的 [2D Code Check] 的 [Do Check] 设定为 “Yes”。
显示用于元件 2 维码检查的必要设定项目。请设定各项目。
01PRG-0478E
2. Job 编制器 PRG-NXTSN-006S0
158 NXT 系列 编程手册 Nexim 编
关于 2 维码的读取范围的坐标请参照下图。
项目名 说明
Check Type 设定元件 2 维码的检查内容。请设定为 [Manage Part ID]。
Verify Part：元件的检查
Manage Part ID：元件 ID 的检查
Code Type 从 Data Matrix、QR Code 中选择元件 2 维码的形状。
Upper Left X
Upeer Left Y
设定元件 2 维码的读取范围的左上的坐标。输入值是基于元件中心的坐标。
Lower Right X
Lower Right Y
设定元件 2 维码的读取范围的右下的坐标。输入值是基于元件中心的坐标。
Side 设定读取元件上面的 2 维码还是读取元件下面的 2 维码。
Top：元件上面
Bottom：元件下面
Shutter Speed 设定元件 2 维码摄影时的曝光时间。
设定为 0 时，根据正常曝光时间处理。
备注
在 [Side] 为 “Top” 时显示。
Lighting Color 选择元件 2 维码摄影时的光源颜色。
备注
在 [Side] 为 “Top” 时显示。
Lighting Pattern 选择元件 2 维码摄影时的定位相机的光源类型。
备注
在 [Side] 为 “Top” 时显示。
Exposure Time 设定元件 2 维码摄影时的曝光时间。
设定为 0 时，根据正常曝光时间处理。
请使用 VPDplus 输入。
备注
在 [Side] 为 “Bottom” 时显示。
Lighting Pattern 选择元件 2 维码摄影时元件相机的光源类型。
请使用 VPDplus 输入。
备注
在 [Side] 为 “Bottom” 时显示。
